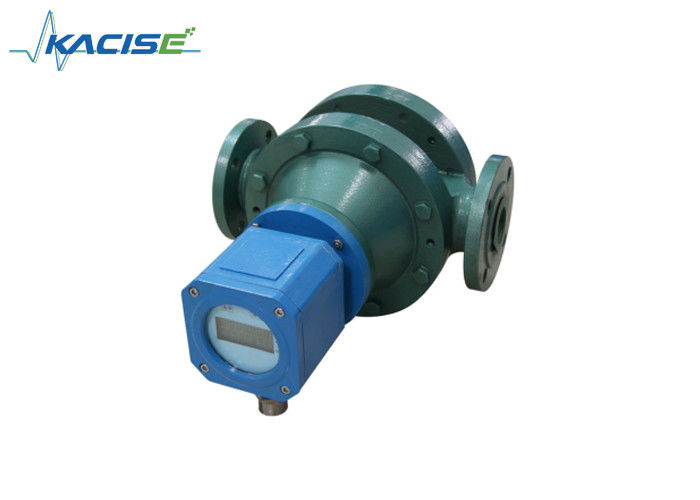

Локальный дисплей 0,5% чугунный материал PD Механический расходомер с овальной шестерней и мазутом
Введение
Расходомер с овальной шестерней серии LC является основной продукцией нашей компании. Расходомер с овальной шестерней LC является одним из типичных расходомеров, используемых для измерения расхода жидкости в трубопроводе под определенным давлением. Он имеет простую конструкцию, надежное использование и высокую точность, поле потока не имеет особых требований для импорта и экспорта труб, вязкость измеряемого среднего диапазона и характеристики диапазона расхода очень широки. И поэтому широко используется в нефтяной, химической промышленности, медицине, транспорте, пищевой и других промышленных и коммерческих секторах обнаружения потока жидкости. Расходомер с овальной шестерней серии LC особенно подходит для измерения жидкого топлива.
Использование
Чугунный расходомер с овальной шестерней типа LC-A, широко используемый во всех видах нефтепродуктов и для измерения чугунного материала, а не коррозионной жидкой среды.
Расходомер с овальной шестерней из литой стали типа LC-E. Используется для измерения высокого давления и малоагрессивных сред.
Расходомер с чугунной овальной шестерней типа LC-Q. Ротор из алюминиевого сплава подходит для измерения жидкой среды с низкой вязкостью, низкой коррозией, например, бензином и т. д.).
Расходомер с овальной шестерней типа LC-B, C из нержавеющей стали, широко используемый в сильных коррозионных жидких средах, таких как кислоты, щелочи, соли и органические соединения, для измерения жидких сред.
Расходомер с овальной шестерней типа LC-L из алюминиевого сплава представляет собой небольшой расходомер с овальной шестерней, широко используемый в малоагрессивных жидких средах, таких как вода, например, для измерения жидкой среды.
Материалы основных частей и номинальное рабочее давление
|
Оболочка и крышка |
крышка |
овальное колесо |
Вращающийся вал |
втулка |
Номинальное давление (МПа) |
| ЛК-А |
Литая сталь |
Чугун |
Чугун,Нержавеющая сталь
Сплав алюминия,
инженерный материал
|
Нержавеющая сталь |
Бронза (с маслом) или подшипник качения |
1,6 |
| ЛК-Е |
Литая сталь |
Чугун |
Под Ду50 6,3
Ду80-100 4,0 6,3
Ду150-200 2,5
|
| ЛК-Б,С |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
графит, подшипник качения |
1.6,2.5 |
|
Примечания: 1. 0Cr18Ni12Mo2Ti для типа LC-C; 0Cr18Ni9Ti для типа LC-B.
2. Фланец выпуклый при давлении до 2,5 МПа и шероховатость при 6,3 МПа; и то и другое при давлении 4,0 МПа.
|
2. Класс точности 0,5, класс 0,2.
3. Рабочая температура: серия LC－A(-20℃~+60℃), серия LC-B,E,L(-41℃~+60℃)
60℃～200℃ (с установленным высокотемпературным радиатором)
4 Маркировка взрывозащиты: ExiaⅡCT5, dⅡBT4.
5. Диапазон расхода: единица: м3/час
| Тип |
DN |
Вязкость (мПа.с) |
| <0,3 |
0,3~0,8 |
0,8~2 |
2~200 |
200~1000 |
1000~2000 |
| ЛК-10 |
10 |
|
0,2-0,5 |
|
0,08-0,5 |
0,08-0,5 |
0,05-0,5 |
0,06-0,3 |
0,03-0,3 |
0,03-0,2 |
| ЛК-15 |
15 |
|
0,75-1. 5 |
|
0,3-1,5 |
0,3-1,5 |
0,15-1,5 0,3-3 |
0,2-1,0 |
0,1-1,05 |
0,07-0,75 |
| ЛК-20 |
20 |
|
1,5-3 |
1-3 |
0,5-3 |
0,5-3 |
0,3-3 1,5-15 |
0,4-2,1 |
0,2-2,1 |
0,15-1,5 |
| ЛК-25 |
25 |
4-6 |
3-6 |
2-6 |
1-6 |
1-6 |
0,6-6 1.56-15 |
0,8-4,2 |
0,4-4,2 |
0,3-3 |
| ЛК-40 |
40 |
9-15 |
7,5-15 |
5-15 |
2,5-15 |
2,5-15 |
1,5-15 |
2,1-10,5 |
1,0-10,5 |
0,7-7,5 |
| ЛК-50 |
50 |
10-24 |
8-24 |
8-24 |
4,8-24 |
4,8-24 |
2.4-24 |
2,4-16,8 |
1,6-16,8 |
1.2-12 |
| ЛК-Б40,50 |
40,50 |
8-20 |
6-20 |
6-20 |
4-20 |
4-20 |
2-20 |
2,8-14 |
1,4-14 |
1,0-10 |
| ЛК--65 |
65 |
27-40 |
20-40 |
15-40 |
8-40 |
8-40 |
4-40 |
5.6-28 |
2,8-28 |
2-20 |
| ЛК-80 |
80 |
40-60 |
30-60 |
20-60 |
12-60 |
12-60 |
6-60 |
8.4-42 |
4.2-42 |
3-30 |
| ЛК-100 |
100 |
67-100 |
50-100 |
34-100 |
20-100 |
20-100 |
10-100 |
14-70 |
6-70 |
5-50 |
| ЛК-150 |
150 |
127-190 |
95-190 |
64-190 |
38-190 |
38-190 |
19-190 |
26.6-133 |
13.3-133 |
9,5-95 |
| ЛК-200 |
200 |
227-340 |
170-340 |
114-340 |
56-340 |
56-340 |
34-340 |
47.6-238 |
23,8-238 |
17-170 |
| Класс точности |
|
0,5 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,5 |
Примечание. Если температура измеряемой жидкости выше 80 ℃. максимальная судьба потока будет составлять 90% первичного потока, а минимальная - 120%.
Установка и эксплуатация
- Перед счетчиком следует установить сетчатый фильтр. Убедитесь, что стрелки на корпусе счетчика и сетчатом фильтре указывают одинаковое направление потока жидкости.
- Если измеряемая среда содержит газ, перед счетчиком следует установить газоотделитель.
- Независимо от того, установлен ли трубопровод вертикально или горизонтально, вал колеса счетчика должен быть зафиксирован горизонтально, то есть циферблат расположен вертикально по отношению к поверхности.
- Если счетчик установлен правильно, счетчик можно повернуть на 180° или 90° для облегчения считывания показаний.
- Перед установкой нового счетчика сначала несколько раз вытолкните овальные колеса из выпускного отверстия бамбуковым стержнем. Если колеса не двигаются, их можно погрузить в бензин, чтобы предотвратить отложения в счетчике после заводской проверки.
- На входе счетчика должен быть закреплен дроссельный клапан, на выходе - двухпозиционный клапан, который необходимо плавно срабатывать во избежание внезапного удара, обратного потока и гидроудара.
- Запрещается очищать счетчик паром.
- Для отделений непрерывного действия следует монтировать байпас.
- Перед установкой счетчика трубопровод необходимо тщательно очистить, а во время очистки использовать вместо счетчика прямой трубопровод, чтобы не допустить попадания в счетчик примесей, остатков сварки.
- Запрещается проверять счетчики из чугуна и литой стали с использованием воды.
- Во время работы счетчика расход не может превышать расход, указанный на мамелоновой пластине. Предпочтительно эксплуатировать счетчик при 50—80% от макс. поток.
- Если измеряемая среда является едкой, следует выбрать нержавеющую сталь.
