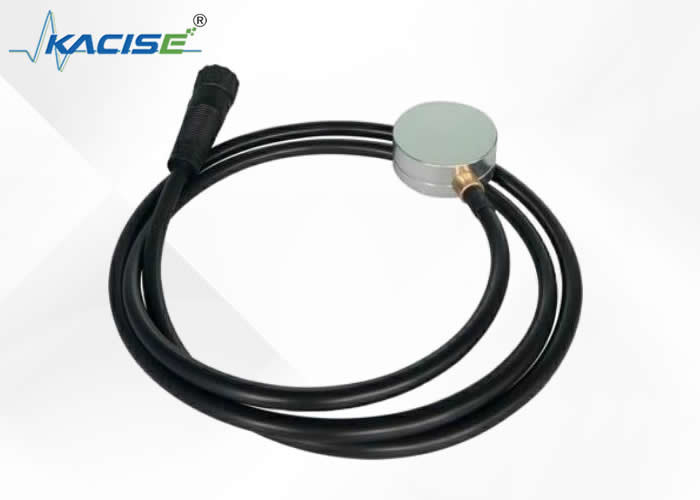

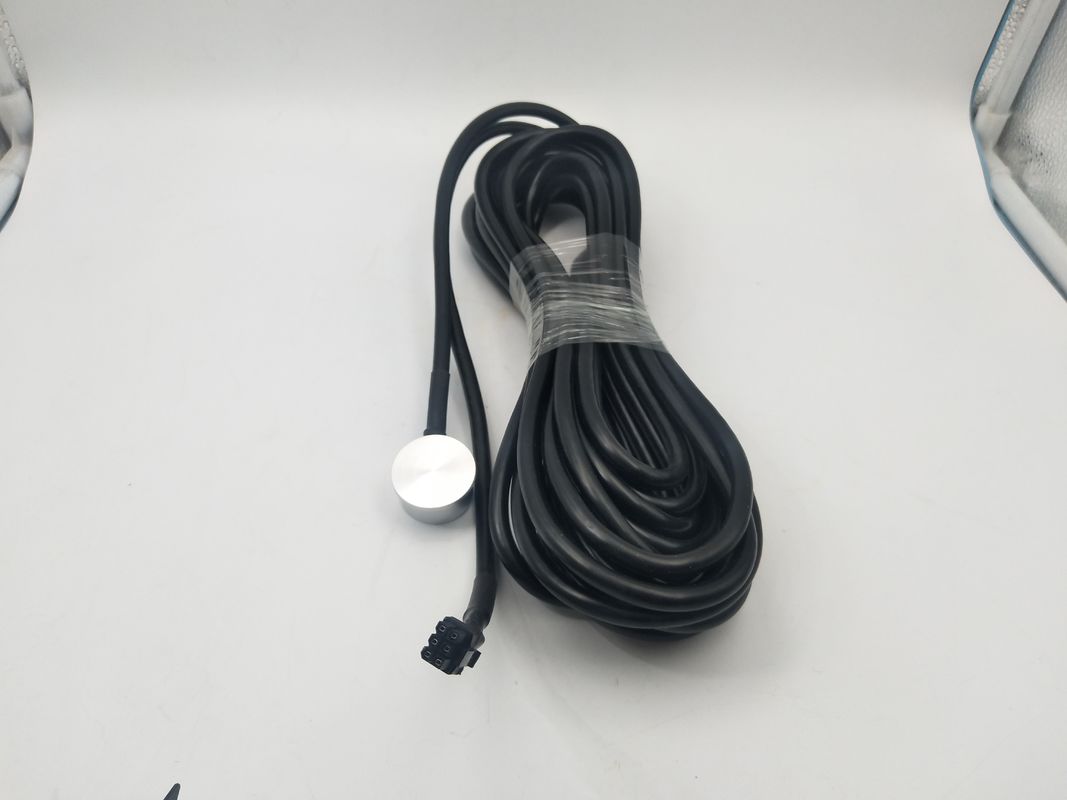

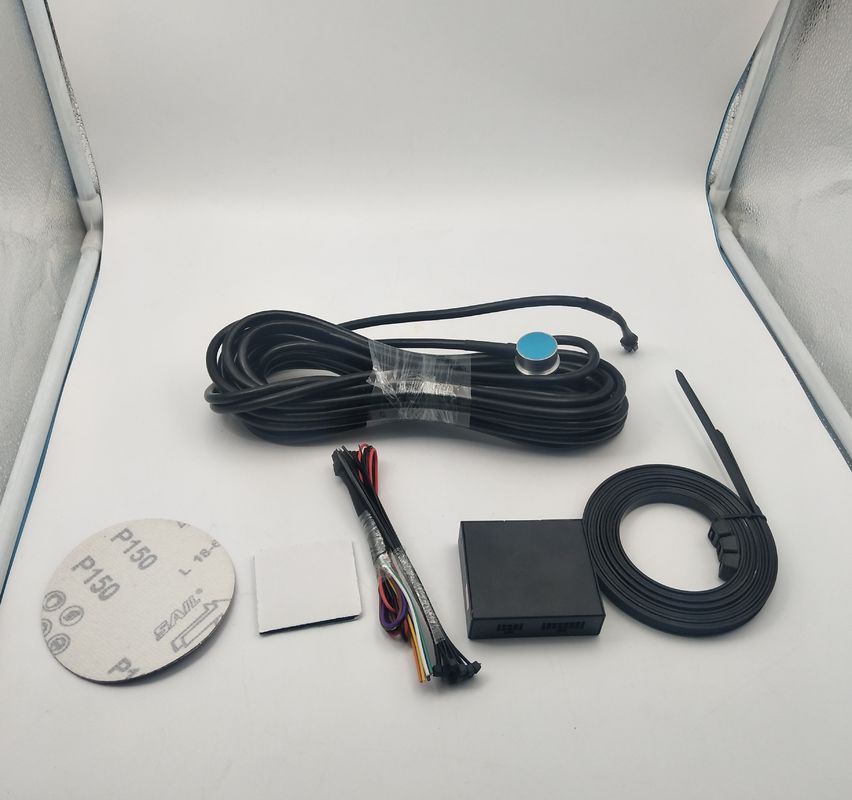

Неинвазивный ультразвуковой датчик уровня жидкости с точностью 0,5% FS и сертификацией взрывостойкости

Неинвазивный ультразвуковой датчик температуры жидкостного датчика уровня интегрированный

1. Принцип работы

Внешний датчик жидкостного рычага с принципом измерения дальности сонара, использующий интегрированный датчик температуры для обработки сигнала сонара. датчик вклеен в внешнюю стенку бака. Использование запатентованного алгоритма для расчета высоты жидкости в резервуаре и вывода данных в систему дистанционного управления (например, DCS) через (4-20) мА, HART, RS-485, Modbus.

Согласно рисунку справа, время требуется для передачи и последующего приема сигнала с поверхности жидкости. Сигналы от преобразователя поступают в процессор, а затем обрабатываются по запатентованному алгоритму для расчета высоты жидкости по формуле:

H=αV(t-t1)/2

• H: высота жидкости
• v: скорость звука в жидкости
• t: время между переданным и полученным сигналом
• tg: время распространения в стенке резервуара
• α : коэффициент компенсации жидкости

2. Приложения

• Резервуары для сжиженного нефтяного газа
• резервуары для жидкого аммиака
• баллоны с жидким пропаном
• Топливные баки
• Резервуары для кислот/растворителей
• Резервуары для концентрированной серной кислоты (98%)
• Резервуары для азотной кислоты
• Резервуары для соляной кислоты

3. Особенности

• Настоящая неинвазивная сенсорная технология
• Датчик прилипает к внешней стороне дна резервуара.
• Подходит для большинства форм и размеров банок.
• Вывод в систему телеметрии – различные варианты
• Одобрено CNEX для использования во взрывоопасных зонах (процессор и датчик)
• Встроенный датчик температуры
• Низкая стоимость, надежность и точность измерения в резервуарах
• Не зависит от давления
• Простая установка – без взлома резервуара
• Простая модернизация существующих резервуаров
• Никаких простоев во время установки
• Нет движущихся частей – нет обслуживания

3. Параметр
