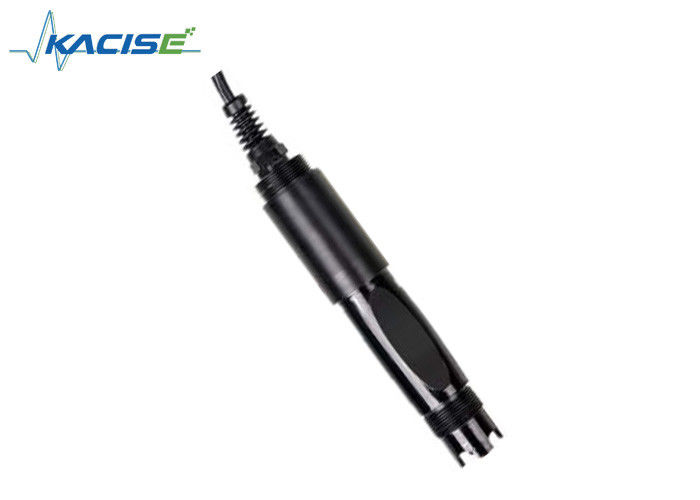

Онлайн-датчик pH коррозионной стойкости с диапазоном измерения 0～14pH и выходом RS-485 для мониторинга качества воды

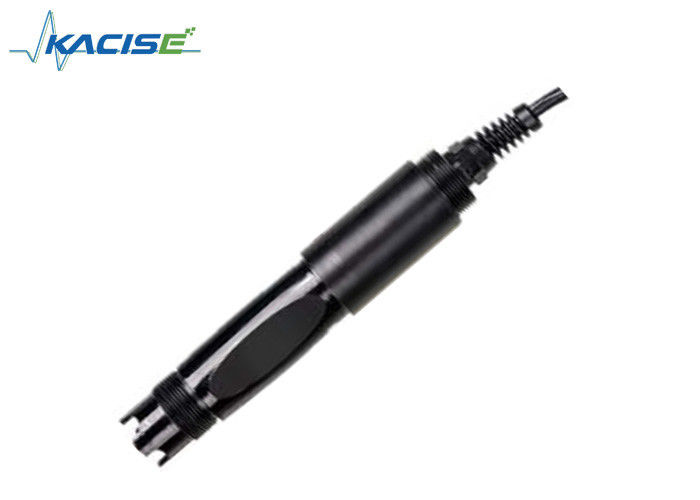

Онлайн-датчик pH KWS-700 используется для мониторинга качества воды в окружающей среде, растворов кислот/щелочей/солей, процессов химических реакций, процессов промышленного производства. Он может удовлетворить требования онлайн-измерения pH для большинства промышленных применений.

• Выходной сигнал: RS-485 (протокол Modbus/RTU).
• Удобное подключение к стороннему оборудованию, например, к ПЛК, РСУ, промышленному управляющему компьютеру, общему контроллеру, безбумажному записывающему устройству или сенсорному экрану.
• Двойной дифференциальный усилитель с высоким импедансом, сильной защитой от помех и быстрым откликом.
• Запатентованный pH-зонд, внутренний эталонный раствор, очень медленно вытекает из микропористого солевого мостика под давлением не менее 100 кПа (1 бар), и его прямое кровотечение продолжается более 20 месяцев. Такая система сравнения очень стабильна, а срок службы электродов увеличивается в два раза по сравнению с обычными промышленными электродами.
• Простота установки: трубная резьба 3/4 NPT для легкой установки под водой или установки в трубы и резервуары.

Примечание. Датчик не следует устанавливать в перевернутом или горизонтальном положении, по крайней мере, под углом 15 градусов или более.

1. Красная линия — шнур питания (12~24В)
2. Черная линия – земля (GND)
3. Синяя линия – 485А
4. Белая линия - 485Б
5. Голый провод - экранированный провод

После завершения подключения проводов перед включением питания их следует тщательно проверить, чтобы избежать неправильных подключений.

Спецификация кабеля: Учитывая, что кабель находится в воде (в том числе морской) в течение длительного времени или подвергается воздействию воздуха, кабель обладает определенной коррозионной стойкостью. Внешний диаметр кабеля составляет 6 мм, все интерфейсы водонепроницаемы.

При измерении датчика pH его следует очищать в дистиллированной воде (или деионизированной воде), а для поглощения влаги следует использовать фильтровальную бумагу, чтобы предотвратить попадание примесей в тестируемую жидкость. 1/3 датчика следует поместить в тестируемый раствор.
Когда датчик не используется, его следует промыть, вставить в защитный чехол с раствором хлорида калия концентрацией 3,5 моль/л или вставить датчик в контейнер с раствором хлорида калия концентрацией 3,5 моль/л.
раствор хлорида калия.
Проверьте, суха ли клемма. Если на нем есть пятна, протрите его абсолютным спиртом и высушите. Избегайте длительного погружения в дистиллированную воду или белковый раствор и избегайте контакта с силиконовой смазкой. При более длинном датчике его стеклянная пленка может стать полупрозрачной или иметь отложения, которые можно промыть разбавленной соляной кислотой и промыть водой. Датчик используется долгое время. При возникновении ошибки измерения его необходимо откалибровать с помощью измерителя для калибровки.
Если калибровку и измерение невозможно выполнить, пока датчик обслуживается и обслуживается указанным выше способом, датчик неисправен. Пожалуйста, замените
датчик.

Фактические показания и стандарты прибора иногда имеют погрешность в ±1 цифру.

Примечание: датчик откалиброван на заводе. Если погрешность измерения не превышается, калибровка не должна быть случайной.

Используйте 250 мл дистиллированной воды в мерном цилиндре, перелейте в стакан, добавьте пакетик калибровочного порошка с pH=6,86, равномерно перемешайте стеклянной палочкой до полного растворения порошка, настройте раствор на pH=6,86, поместите датчик в раствор, подождите 3–5 минут, после того как значение станет стабильным, проверьте, равно ли отображаемое значение 6,86. Если нет, необходимо выполнить калибровку нуля. Инструкции по калибровке см. в приложении.

Для кислого раствора: возьмите 250 мл дистиллированной воды в мерный цилиндр, перелейте в стакан, добавьте пакетик калибровочного порошка с pH=4,00, равномерно перемешайте стеклянной палочкой до полного растворения порошка и настройте раствор topH=4,00; В растворе подождите от 3 до 5 минут. После того, как значение станет стабильным, проверьте, равно ли значение 4,00. В противном случае требуется калибровка наклона. Инструкции по калибровке см. в приложении.

Для щелочного раствора: возьмите 250 мл дистиллированной воды в мерный цилиндр, перелейте в химический стакан, добавьте пакетик калибровочного порошка с pH=9,18, равномерно перемешайте стеклянной палочкой до полного растворения порошка и доведите раствор до pH=9,18; В растворе подождите 3–5 минут. После того, как значение станет стабильным, проверьте, отображается ли на дисплее 9,18. В противном случае требуется калибровка наклона. Инструкции по калибровке см. в приложении.

Отделы контроля качества имеют стандартизированные процедуры проверки с использованием современного оборудования и инструментов для обнаружения и в строгом соответствии с процедурами испытаний для продуктов, которые проходят 72-часовой тест на старение, тест на стабильность, а не некачественную продукцию на заводе.

Принимающая сторона напрямую возвращает партию продукции с процентом брака 2%, а все понесенные расходы несет поставщик. Справочный стандарт относится к описанию продукта, предоставленному поставщиком.

Гарантируем количество товара и скорость отгрузки.

Компания обеспечивает местное послепродажное обслуживание в течение одного года с даты продажи, но не включает ущерб, вызванный неправильным использованием. Если требуется ремонт или регулировка, пожалуйста, верните его, но стоимость доставки должна быть завышенной. Поврежденный в пути инструмент компания устранит бесплатно.

Формат данных по умолчанию для связи Modbus: 9600, n, 8, 1 (скорость передачи данных 9600 бит/с, 1 стартовый бит, 8 бит данных, без контроля четности, 1 стоповый бит).

Такие параметры, как скорость передачи данных, можно настроить.

1. Чтение кадра инструкции данных

06 03 хх хх хх хх хх хх

Адрес Код функции Адрес регистра Число регистров Код проверки CRC (сначала младший байт)

2. Чтение кадра ответа данных

06 03 хх хх...... хх хх хх

Адрес Код функции Байты Данные ответа Код проверки CRC (сначала младший байт)

3. Запись кадра инструкции данных

06 06 хх хх хх хх хх хх

Адрес Код функции Адрес регистра Запись данных Код проверки CRC (сначала младший байт)

4. Кадр ответа на запись данных (тот же кадр команды данных)

06 06 хх хх хх хх хх хх

Адрес Код функции Адрес регистра Запись данных Код проверки CRC (сначала младший байт)

Примечание:

1. Адрес регистра Modbus в соответствии с протоколом, определенным с помощью начального адреса регистра типа регистра (16 шестнадцатеричный представляет фактический регистр начального адреса в скобках).
2. При изменении адреса датчика адрес датчика в команде возврата является измененным новым адресом.
3. Определение данных, которое возвращает измеренное значение при чтении данных:

хх хх хх хх хх хх хх хх

2- байт измерения 2 байта измерения 2 байта значения температуры 2 байта шкалы температуры

Номер шкалы значений

Тип данных по умолчанию: двухбайтовое целое число, сначала старший байт; другие являются необязательными как типы с плавающей запятой.

Функция: Получить pH и температуру измерительного зонда; единица измерения pH – pH; единица температуры — °С.

Кадр запроса: 06 03 00 00 00 04 45 BE ;

Кадр ответа: 06 03 08 00 62 00 02 01 01 00 01 24 59

Пример чтения:

pH: 00 62 указывает шестнадцатеричное значение pH, 00 02 указывает, что значение pH имеет 2 десятичных знака и преобразуется в десятичное значение 0,98.

Значение температуры: 01 01 указывает шестнадцатеричное значение температуры, 00 01 указывает, что значение температуры имеет 1 десятичный знак и преобразуется в десятичное значение 25,7.

Функция: Установите значение калибровки нуля pH электрода. Нулевое значение основано на стандарте pH 6,86. Примеры следующие:

Кадр запроса: 06 06 10 00 00 00 8C BD

Рамка ответа: 06 06 10 00 00 00 8C BD Калибровка наклона
Функция: Установите калибровочное значение наклона pH электрода; калибровка наклона разделена на калибровку по верхней и нижней точке, а щелочной раствор измеряется в верхней точке; кислотный раствор измеряется в нижней точке, где стандартный раствор здесь высокий. точка 9,18 pH, стандартный раствор с низким pH 4,00 эталонного калибровочного раствора, примеры следующие:

Стандартный раствор высокой точки 9.18 Калибровка pH: Рамка запроса: 06 06 10 04 00 00 CD 7C
Рамка ответа: 06 06 10 04 00 00 CD 7C Низкий стандартный раствор 4,00 Калибровка pH: Рамка запроса: 06 06 10 02 00 00 2D 7D
Рамка ответа: 06 06 10 02 00 00 2D 7D

Роль: установка адреса устройства MODBUS электрода; Измените адрес устройства с 06 на 01. Пример следующий. Кадр запроса: 06 06 20 02 00 01 E3 BD.
Кадр ответа: 06 06 20 02 00 01 E3 BD

Если датчик неправильно выполнит команду хоста, он вернет следующую информацию о формате:

а) КОД: 01 – ошибка функционального кода.

03 – данные неверны

б) COM: полученный код функции
