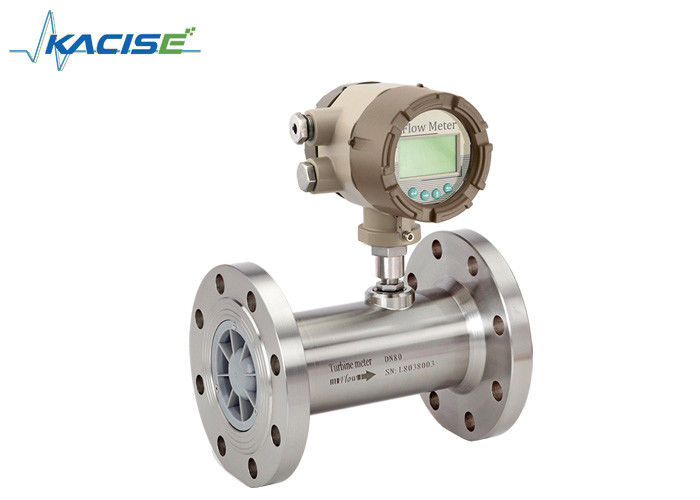

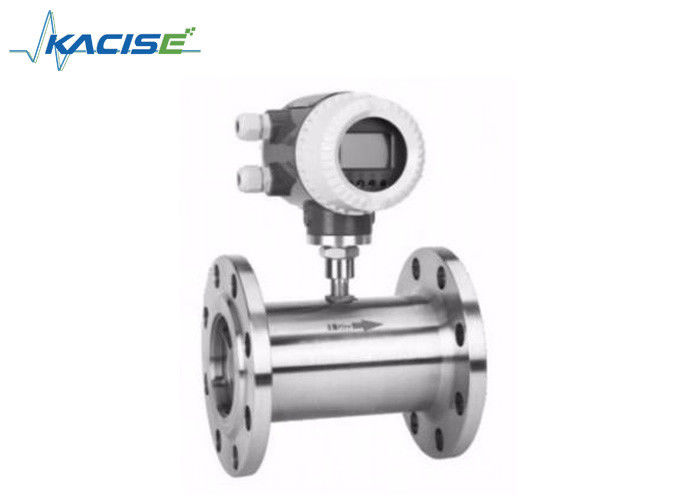

Турбинный расходомер высокой точности из нержавеющей стали для нефтяного газа и интеллектуальных цифровых измерений

KXTUF турбинный потокомер - это использование передовой маломощной одночиповой технологии микропроцессора, разработанной с использованием датчика потока турбины и интеграции с новым интеллектуальным счетчиком.с компактной структурой, интуитивно понятные показания, высокая надежность, без вмешательства внешнего питания, противомолнии, очевидное преимущество низкой стоимости,широко используется для измерения закрытой трубы и нержавеющей стали 1Cr18Ni9Ti, 2Cr13 и корунда Al2O3, карбид не коррозирует, и нет волокон, частиц и других примесей, кинематическая вязкость при рабочей температуре менее 5 × 10-6 м2 / с жидкости,для кинематической вязкости более 5 × 10-6m2 / s жидкости, может быть количественным контролем, чрезмерной тревогой и т. д., является идеальным счетчиком потока и энергометром.

Объекты измерения: нефть, органические жидкости, неорганические жидкости, сжиженный нефтяной газ, природный газ, угольный газ и криогенные жидкости.

• Высокая точность, обычно до ± 1%R, ± 0,5%R, высокая точность до 0,2%R
• Хорошая повторяемость, кратковременная повторяемость до 0,05% ~ 0,2%, в торговом расчете является предпочтительным выбором потокомера.
• Выход импульсного частотного сигнала, подходящий для тотализатора и соединения с ПК; без нулевого смещения и сильного сопротивления помехам
• Высокочастотный сигнал ((3 ~ 4KHz) может быть получен, разрешение сигнала сильное.
• Широкий диапазон, средний и большой диаметр до 1:20, малого калибра 1:10.
• Компактная конструкция и удобное обслуживание

• Транспортные и сборные станции сжиженного нефтяного газа, рафинированной нефти и легкой сырой нефти, первая и конечная станция крупного нефтепровода для торговли.
• Широко используется в нефтегазовой, химической, металлургической, бумажной и других отраслях промышленности для измерения объема потока жидкости и общего объема.

1. В соответствии с функцией прибора, турбинный потокомер KXTUF можно классифицировать на два типа, то есть:
   • Датчик/передатчик потока турбины
   • Умный интегральный счетчик потока турбины
2. Описание функции
   • Датчик/передатчик потока турбины
     Этот продукт сам по себе не имеет локальной функции индикации, только удаленная передача потокового сигнала.,небольшой объем, особенно подходящий для использования вместе с вторичным индикатором, PLC, DCS и другими системами управления с компьютером.

Согласно выходному сигналу, вид продукции можно разделить на тип KXTUF-N и тип KXTUF-A.

• Умный интегральный счетчик потока турбины
  Этот продукт сам с функцией локального отображения, два устройства отображения доступны, в зависимости от режима питания, с дистанционной передачей сигнала,Он может быть разделен на тип KXTUF-B и тип KXTUF-C..

KXTUF-B:Силовое питание 3,2В 10AH литийная ячейка (4 года службы), без выхода сигнала.

KXTUF-C:Внешнее питание постоянным током 24 В, выход 4-20 мА стандартный двухпроводной сигнал тока, опциональная связь RS485 или HART.

Диаграмма 1 (DN4~DN10):Датчик потока турбины типа натяжного соединения (включая прямую проходку трубы).
Диаграмма 2 (DN15~DN40):Рисунок размера датчика потока, соединенного нитью.
Диаграмма 3 (DN4~DN10):Рисунок датчика потока турбины, подключенного к фланцу.
Способ установки датчика в соответствии с различными спецификациями, Примите нить или фланцевое соединение, метод установки показан на диаграмме 1, 2, 3.
