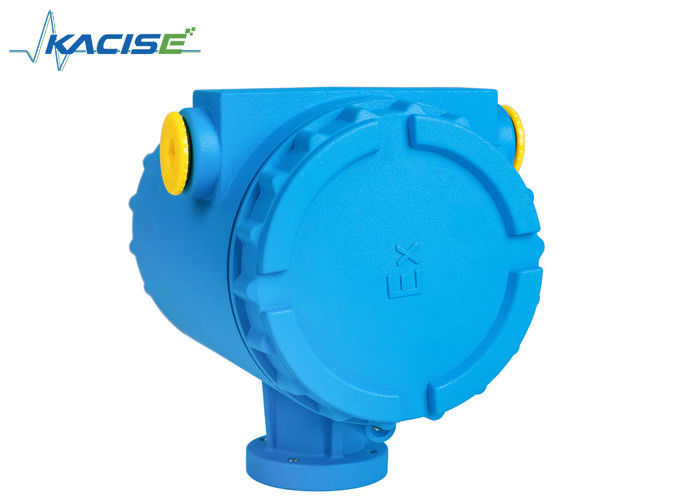

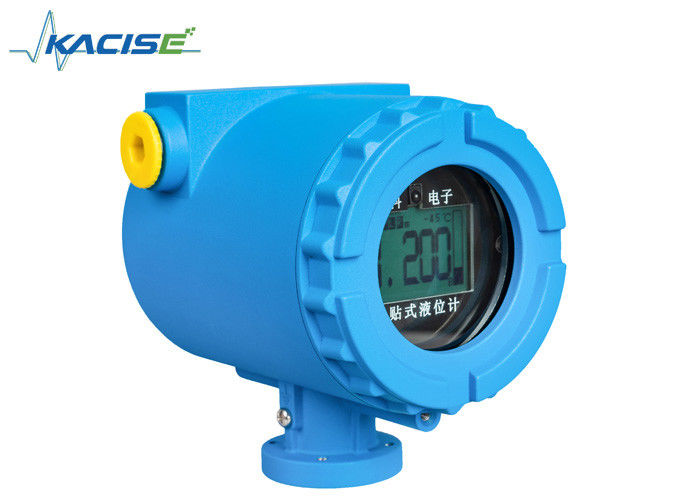

KXEUL01 Мониторинг уровня жидкости в резервуарах внешнего монтажа для высококоррозионных жидкостей
1 Принцип работы
Внешний датчик жидкостного рычага с принципом измерения дальности сонара, использующий интегрированный датчик температуры для обработки сигнала сонара. датчик вклеен в внешнюю стенку бака. Использование запатентованного алгоритма для расчета высоты жидкости в резервуаре и вывода данных в систему дистанционного управления (например, DCS) через (4-20) мА, HART, RS-485, Modbus.
Согласно рисунку справа, время требуется для передачи и последующего приема сигнала с поверхности жидкости. Сигналы от преобразователя поступают в процессор, а затем обрабатываются по запатентованному алгоритму для расчета высоты жидкости по формуле:
Краткие сведения
Место происхождения:
Шэньси, Китай (материк)
Название бренда:
Качисе
Номер модели:
KXEUL01
Использование:
Датчик уровня
Теория:
Ультразвуковой датчик
Выход:
(4-20)мА,HART, RS-485, Modbus
Ошибка повторяемости:
±5 мм
Власть:
24 В постоянного тока ± 5% (двухпроводная система)
Внешний материал:
литой алюминий
Защита от проникновения:
IP67
Маркировка взрывозащиты:
ExdmIICT6
Применимые сайты:
вся взрывоопасная газовая среда, кроме угольной шахты
Температура окружающей среды для панели управления:
-40°Ф~+140°Ф
Температура окружающей среды для ультразвукового зонда:
-40°Ф~+212°Ф
Измеряемая толщина стенки резервуара:
макс 70 мм
Возможность поставки
Возможность поставки: 300 штук/штук в месяц
Упаковка и доставка
Детали упаковки
1 комплект в 1 коробке размером 770*290*200 (мм) или 600*290*200 (мм)
Порт
Лянь Юнган/Шанхай/Тяньцзинь или другой порт по запросу клиента
Внешние резервуары. Мониторинг уровня высококоррозионных жидкостей.
- Неразрушающая установка: сверление стенок резервуара не требуется. Просто прикрепите зонд к резервуару с помощью магнитной присоски, клея или держателя. Никакой сварки и никаких нарушений при нормальном использовании резервуара, особенно применимо для резервуаров с токсичной, сильной коррозионной щелочной жидкостью внутри.
- Установка не мешает нормальному использованию бака.
- Никаких особых требований к среде и материалу резервуара нет.
- Взрывозащищенный.
- Применяется в различных сложных условиях.
- Технология саморегулировки для обеспечения стабильной работы.
- Автоматическая калибровка.
- Сильная защита от помех.
Что могут передовые технологииНеразрушающая установкадать тебе?
ЭтоБЕЗОПАСНО УДОБНОиЭКОНОМИЯ ЗАТРАТ.
Вам не нужно беспокоиться, если в резервуаре находится токсичная или сильная коррозионная жидкость под высоким давлением.
Параметры
| Ошибка повторяемости |
2 мм |
| Измеримая толщина стенки резервуара |
Макс 50 мм |
| Материал бака |
Сталь, нержавеющая сталь, стекло, невспененный пластик и другие компактные материалы.
материалы.
|
| Измеримая среда |
Чистая жидкость, молочная жидкость, суспензионная жидкость |
| Температура окружающей среды: |
-4℉~140℉(максимальная температура для высокотемпературного типа составляет 302℉) |
| Влажность окружающей среды |
15%~100% относительной влажности |
| Власть: |
24 В постоянного тока 0,05 А |
| Выходной сигнал: |
Релейный выход |
| Релейная мощность |
30 В постоянного тока, 6 А/250 В переменного тока, 6 А |
| Диаметр резьбового отверстия |
Φ8 мм (диаметр адаптивного кабеля Φ6 ~ 8 мм) |
| Материал корпуса |
Литой алюминий |
| Защита корпуса от проникновения |
IP65 |
| Взрывозащищенный |
ExdmIICT6 |
| Сайты применимы |
Взрывоопасная газовая атмосфера, за исключением угольной шахты |
| Материал корпуса датчика (зонда) |
Нержавеющая сталь Материал корпуса датчика (зонда): Нержавеющая сталь |
| Стандартный разъем |
Г1/2 |
Приложение
Наш регулятор/переключатель уровня жидкостиимеет очень хорошее применение для масла или опасных химикатов.
Среда уже применяется в:
| Сжиженный газ |
Этилен |
Соляная кислота |
Азотная кислота |
Серная кислота |
| Пропилен |
Аква Карболисата |
Пищевое масло |
Сырая нефть |
Растворитель для лака |
| Рассол |
Бутадиен |
хлорэтилен |
Легкий углеводород |
Каустическая сода жидкая |
| Метиламин |
|
Легкая нефть |
Бензин |
С3 |
| Керосин |
Ксилол |
Щавелевая кислота |
оксиран |
* |
| Карбинол |
Этанол |
Диметил * |
Диметил * |
Дизель |
Применимо для различных типов резервуаров., такой какСферический резервуар, стоячий резервуар и горизонтальный резервуар.
Сравнение
ТакПОЧЕМУэто нашконтроль/переключатель уровня жидкостиваш лучший выбор вместо традиционного контроля/переключателя уровня?
Давайте посмотрим сравнение нашего реле уровня и традиционного:
|
Наш переключатель уровня |
Традиционный переключатель уровня |
| Установка |
Никакого сверления.
Удобно и безопасно.
|
Требуется сверление.
Неудобно.
|
|
Ремонт, техническое обслуживание или
замена на новый измеритель уровня
|
Никаких нарушений при нормальном использовании резервуара. |
Пользователи должны вылить всю жидкость из бака и очистить его. Поэтому бак
нельзя использовать в течение дней, которые будут
приведет к задержке работ и большим потерям.
|
Заключение:Нашуровень жидкости
управление/переключательимеет абсолютно выдающийся и конкурентоспособный
преимущества в контроле уровня, особенно при контроле опасных
жидкость (токсичная, сильная коррозия, кислота.....) под высоким давлением и герметично закрытая
танк.
Упаковка и доставка
- Индивидуальная упаковка
- Продукт упакован между двумя губками.
- Размер: 600мм*110мм*290мм
- Общий вес: около 10 кг (вес зависит от длины кабеля датчика)
