Антикоррозивные керамические ядра, передатчики высокоточного давления
Особенность
- Необходимо несколько диапазонов давления, доступный небольшой диапазон измерений
- 0/4-20mA, 0/1-5V,0-10V выход необязательный
- Способ установки подводного и нитейного устройств необязателен
- Выходный ток неполярности 2 линии
- Выходное напряжение переменного, постоянного тока необязательно
- Неполярность свинцового провода двухпроводной системы
Применение
- Средний класс горючих веществ
- Противовзрывное место
- Измерение уровня сильно коррозионной жидкости
- Измерение уровня драгоценных жидкостей
- Коррозионная среда
- Химический эксперимент
- Поле высокой температуры
Инструкция
GXPS440 Противокоррозионные керамические ядра Прецизные передатчики давления Это высоконадежное, высокоустойчивое, высокоточное керамическое ядро для чувствительных компонентов уровневого передатчика.
Широко используется в мелких масштабах измерения уровня, таких как вода, нефть, природный газ, сжиженный нефтяной газ и другие коррозионные жидкости и газы.

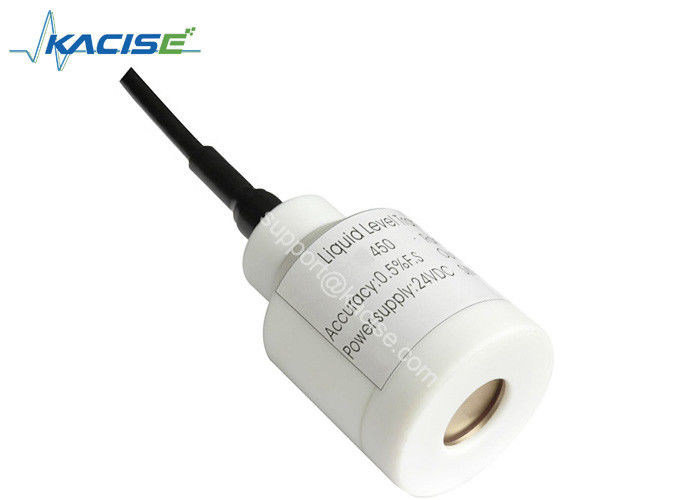

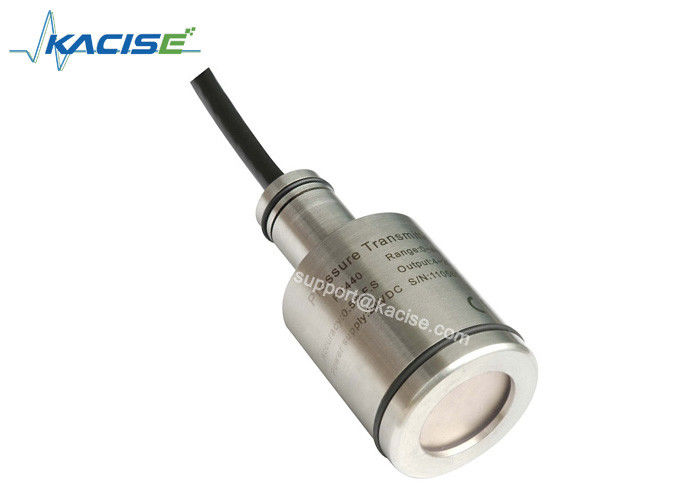

GXPS440 представляет собой корпус 316L SS плюс корпус керамического конденсатора, GXPS450 использует титановый сплав + корпус PTFE, керамические ядра используют международно известные бренды,Программируемая схема преобразования передатчика, и может облегчить его нулевую и полную калибровку и небольшое смещение.
В соответствии с различным использованием площадки мы можем настроить износостойкость, маслостойкость, кислото- и щелочностойкость, высокопрочный специальный воздухопроводный кабель.
Предотвращение взрыва, безопасность, изоляция, взрывозащищенность, сертификация CE.
Двухпроводная система циркуляционного выхода неполярный; трехпроводная выходная напряженность для переменного и постоянного тока
Определение электронного интерфейса и сигналов
| Выходной сигнал |
| Два провода. |
4 ~ 20 мА |
| Три провода |
4 ~ 20mA, 0 ~ 20mA |
0/1 ~ 5В, 0 ~ 10В ((DC)
|
| Электрическое соединение |
| Кабель |
Система с двумя проводами |
Система с тремя проводами |
| Красный |
Сила |
мощность |
| Синий/зеленый |
NULL |
выходной |
| Черный |
выходной |
Силовое заземление |
| Желтый |
проводник защиты |
проводник защиты |
Параметр
| Спецификация. |
Численное значение |
| Диапазон давления |
0~0,5......50 мГц2О |
| Давление перегрузки |
1.5 раз номинальная стоимость |
| Вторичное удержание |
3 раза номинальная стоимость |
| Точность |
±0,25% F.S, ±0,5% F.S, ±1,0% F.S подбираются |
| Стабильность |
Типичный диапазон:±0,25% F.S, максимальное значение:±0,5% F.S. |
| Рабочая температура |
-20°C~80°C (или -20°C~120°C) |
| Компенсационная температура |
-10°C~70°C (цифровая компенсация всех температурных диапазонов) |
| Средняя совместимость |
Совместима с керамикой и PTFE |
| Электрическая производительность |
2 строка |
Линия 3 |
| Выходной сигнал |
4 ~ 20 мА |
0/1 ~ 5 В |
0 ~ 10 В |
0 ~ 20 мА |
| Электрическое питание |
24 ВДС номинальное 10 ~ 30 Вдц |
24 ВДС номинальное 6 ~ 24 Вдц |
24 ВДС номинальное 11 ~ 30 Вдц |
24 ВДС номинальное 11 ~ 30 Вдц |
| Сопротивление нагрузке |
(U-10)/0.02 ((Ω) |
> 100k Ω |
| Изоляция |
> 100M Ω @50В |
| Электрическая мощность |
500В@60 секунд |
| вибрация/взрыв |
10g/5~2000Hz, оси X/Y/Z 20g синус 11ms |
| Электрическое соединение |
Противозащитная пломба 6 класса, защита IP68 |
| Время ответа |
10 мс |
| Тип давления |
Дальномер |
| Сертификат |
по своей сути безопасный, предотвращающий взрыв, изоляция, сертификат на защиту от взрывов, CE |
| Электромагнитная совместимость |
электромагнитное излучение: EN50081-1/-2; электромагнитная чувствительность: EN50082-2 |
| Защищай молнию |
Проницаемость воздуха 8000 В, проницаемость кабеля 4000 В |
Информация о заказах
ГХ-Тип-диапазон-выход-точность-мощность-длина кабеля-пакет
- Тип: PS440=керамическое ядро с пиезоустойчивостью, PS450=керамическое ядро с пиезоэлектрической емкостью, RSV=Зарезервировано
- Диапазон: 0,5 м......50 м= верхняя граница диапазона
- Выпуск:: A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Точность:00,25=±0,25% F.S., 0,5=±0,5% F.S., 1,0=±1,0% F.S.
- Сила: DC24=24VDC,AC110=110VAC@60Hz,AC220=220VAC@50Hz
- Длина кабеля: XXm=XX метр 1-150м
- Пакет:1 шт. на упаковку с Bb, Пенообразный
Например:GXPS450-2.5m-A-0.5-DC24-5m-фума
PS450 с пиезоэлектрической емкостью керамического ядра, диапазон испытаний 0-2.5mH2O, 24Vdc источник питания 4-20mA выход, с 5m кабеля, пенообразной упаковки.
