Домой > продукты > измеритель прокачки вортекса >

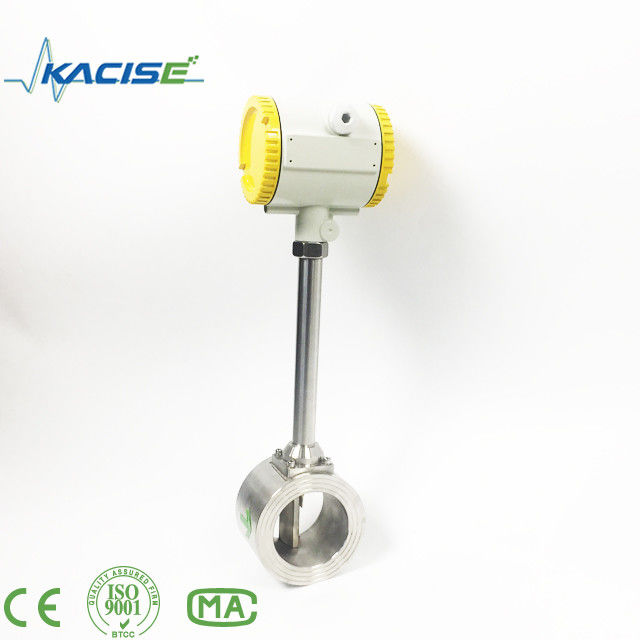

Длинный измеритель прокачки вортекса газа срока службы с стабилизированным утверждением КЭ представления

Длинный измеритель прокачки вортекса газа срока службы с стабилизированным утверждением КЭ представления

обжатый метр воздушных потоков

тип измеритель прокачки ввода

Место происхождения:

Китай

Фирменное наименование:

Kacise

Сертификация:

CE

Номер модели:

Серия КВФ

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Материал:
SST
Средний:
Кислород в воздухе, угольный газ, природный газ
Точность:
1.0
Выпуск:
4-20ma, HART, Modbus, RS485, варианты RS232
Силовое питание:
12 ~ 28VDC, 85 ~ 265VDC
Эксплуатационный режим:
Температура: -25°C~60°C Влажность: 5%~9
Выделить:

обжатый метр воздушных потоков

,

тип измеритель прокачки ввода

Условия оплаты и доставки
Количество мин заказа
1
Цена
обсуждаемый
Упаковывая детали
каждый блок имеет индивидуальную коробку и все коробки упакованы в стандартных пакетах или клиенты с
Время доставки
8
Условия оплаты
Western union, T/T
Поставка способности
2000 частей в неделю
Описание продукта

Измеритель потока газового вихря



Применение



Воздух, сжатый воздух, кислород, азот, угольный газ, природный газ, химический газ и т.д.



Особенность


1Без подвижных частей и принятия простой структуры, очень легко установить и обслуживать продукт.
2. Выход датчика с импульсным сигналом, существует линейная связь между частотой сигнала и фактической скоростью потока среды.предлагает варианты типа труб и вставных датчиков.
3Широкий диапазон измерений, максимальное соотношение диапазона может достигать 20:1
4Низкие потери давления и потребление.
5Измерение компонентов не будет контактировать со средой, что помогло продукту поддерживать стабильную производительность и долгий срок службы.
6. монтировать с анти-интерференции схемы и анти-вибрационные датчики, которые могли бы обеспечить анти-вибрационную производительность продукта


Введение


Вортексный потокомер основан на принципе исследования и производства вихря Кармана, в основном для промышленных труб для измерения потока жидкости, такой как газ, жидкость, пар и другие носители.Он имеет небольшую потерю давления, большой диапазон измерений, высокая точность измерения фактического объемного потока едва влияет на плотность жидкости, давление, температуру, вязкость и другие параметры.так высокая надежность и низкое обслуживаниеПараметры прибора могут быть долгосрочной стабильностью.
Вортексные потокометры пьезоэлектрические датчики напряжения, высокая надежность, могут работать в диапазоне температуры работы от -20 °C ~ + 250 °C.
Стандартные аналоговые сигналы, выход цифрового импульсного сигнала, легко с компьютерами и другими цифровыми системами, поддерживающими использование более продвинутых и идеальных измерительных приборов.

Параметр

Положение Данные
Средний Воздух, сжатый воздух, кислород, азот, угольный газ, природный газ, химический газ и т.д.
Точность Тип трубы: класс 1.0 Тип вставки: класс 2.5
Средняя температура -40°C~+400°C
Номинальное давление ≤1,6Mpa (предложение ≤2,5Mpa и ≤4,0Mpa настройки)
Скорость потока 5-60 м/с
Выпуск Импульс напряжения, выход 4-20mA, HART, Modbus, опции RS485, RS232.
Установка Фланц, фланц зажима, вставка, угроза, соединение зажима
Сила 12 ~ 28VDC; 85 ~ 265VAC (удалённый дисплей);3.6В литийная батарея (на месте)
Рабочее состояние Температура: -25°C~60°C Влажность: 5%~90%

Скорость потока

DN ((mm) жидкий Газ
нормализованная форма расширенная форма
15 (1/2??) 0.8 ~ 6 0.5 ~ 8 6 ~ 40 5 ~ 50
20 (3/4) 1 ~ 8 0.6 ~ 12 8 ~ 50 6 ~ 60
25 (1 ‰) 1.5 ~ 12 0.8 ~ 16 10 ~ 80 8 ~ 120
40 (11/2??) 2.5 ~ 30 2 ~ 40 25 ~ 200 20 ~ 300
50 (((2??) 3 ~ 50 2.5 ~ 60 30 ~ 300 25 ~ 500
65 (2 1/2 ¢) 5 ~ 80 4 ~ 100 50 ~ 500 40 ~ 800
80 ((3 ) 8 ~ 120 6 ~ 160 80 ~ 800 60 ~ 1200
100 (4 ¢) 12 ~ 200 8 ~ 250 120 ~ 1200 100 ~ 2000
125 (5 ¢) 20 ~ 300 12 ~ 400 160 ~ 1600 150 ~ 3000
150 ((6 ̇) 30 ~ 400 18 ~ 600 250 ~ 2500 200 ~ 4000
200 ((8 ̇) 50 ~ 800 30 ~ 1200 400 ~ 4000 350 ~ 8000
250 ((10 ¢) 80 ~ 1200 40 ~ 1600 600 ~ 600 500 ~ 12000
300 ((12 ¢) 100 ~ 1600 60 ~ 2500 1000 ~ 10000 600 ~ 16000
400 ((16 ¢) 200 ~ 3000 120 ~ 5000 1600 ~ 16000 1000 ~ 25000
500 ((20 ¢) 300 ~ 5000 200 ~ 8000 2500 ~ 25000 1600 ~ 40000
600 ((24 ¢) 500-8000 300 ~ 10000 4000 ~ 40000 2500 ~ 60000



Выбор



Серия KVF                     Примечание
Номинальный диаметр

DNX

X

                  DN15 ~ DN1800 (мм)
Структура F                 Дистанционный тип с дисплеем
  Y                 Комплексный тип с дисплеем
Точность А.               Тип трубы: класс 1.0
  В.               Тип вставки: класс 2.5
Номинальное давление 16             10,6 МПа
  XX             Конфигурация
Максимальная температура средней М           < 250°C
  H           > 250°C



Прочая функция

П         С компенсацией давления
  T         С температурной компенсацией
  ПТ         С компенсацией давления и температуры



Сила

1       12 ~ 28VDC
  2       3.6В литийная батарея (на месте)
  3       85 ~ 265VAC (удалённый дисплей)





Выпуск

А.     4-20 мА
  М     Импульс напряжения
  H     HART
  R1     RS232
  R2     RS485





Установка

1   Фланц
  2   Фланцевая застежка
  3   Вставка
  4   Нить
  5   Застежка



Устойчивый к взрыву

А. Не подвержены взрыву
  В. Внутренняя устойчивость к взрыву
  G Огнестойкость



Пакет

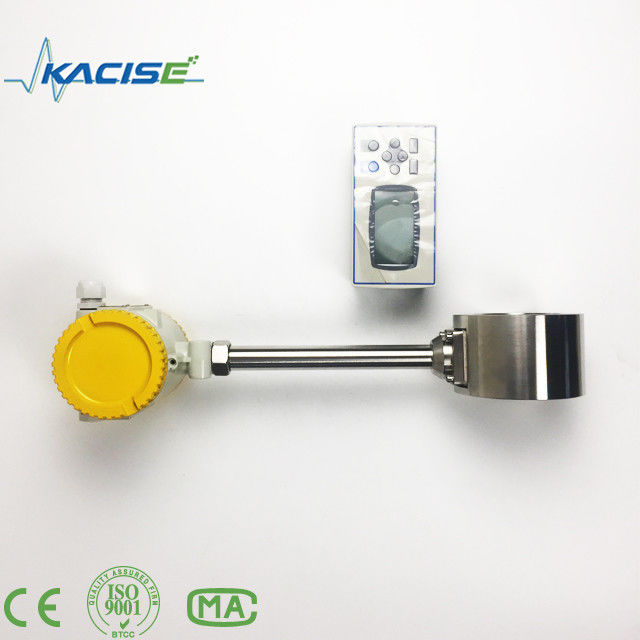

Длинный измеритель прокачки вортекса газа срока службы с стабилизированным утверждением КЭ представления 0

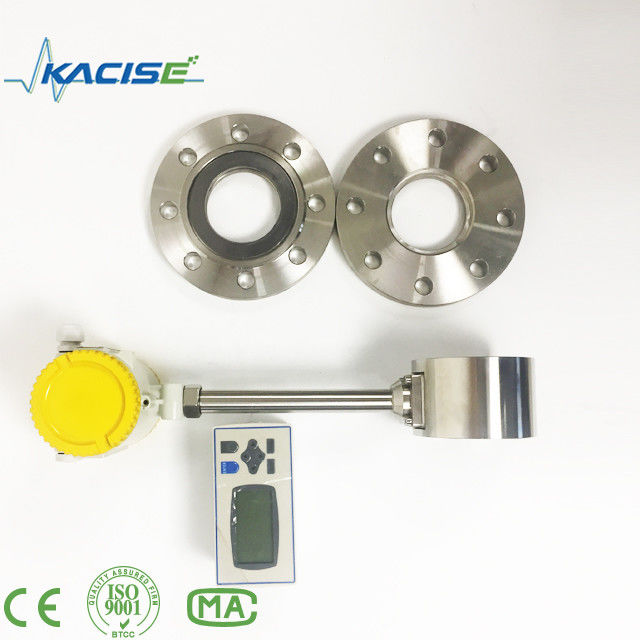

Длинный измеритель прокачки вортекса газа срока службы с стабилизированным утверждением КЭ представления 1

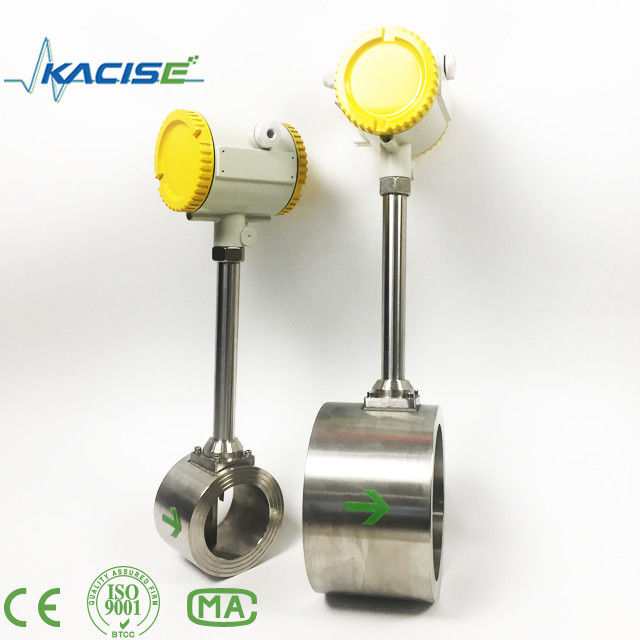

Длинный измеритель прокачки вортекса газа срока службы с стабилизированным утверждением КЭ представления 2
