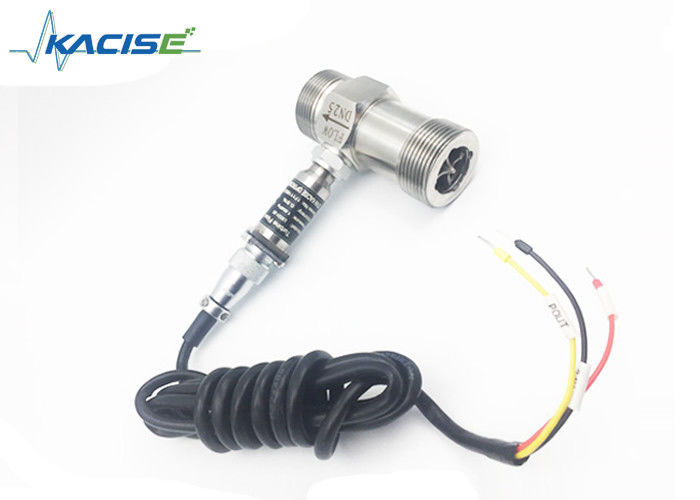

Промышленный счетчик потока турбины с защитой IP65/IP68, из нержавеющей стали/SS316L/316 и точностью 0,5%

измеритель прокачки воды турбины

взрывозащищенный измеритель прокачки

Место происхождения:

Китай

Фирменное наименование:

Kacise

Сертификация:

CE / ISO / Explosion-proof

Номер модели:

КТФ

Свяжитесь с нами

Запросите цитату

Промышленный счетчик потока турбины с защитой IP65/IP68, из нержавеющей стали/SS316L/316 и точностью 0,5%

Подробная информация о продукции

DN (mm):

DN4 ~ DN300

Давление:

1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, экстренныйый выпуск

Середина:

Не коррозионная жидкость низкой скорости без примесей

Коммуникация:

RS-485 /MODBUS

Точность:

00,5% / 1,0%

Выход:

ИМП ульс, аналогового выхода 4-20mA, RS485, Харт

Материал:

Нержавеющее Steel/SS316L /316

Источник питания:

Батарея лития 12-24VDC /3.6V

Класс защиты:

IP65 или IP68

Бывший защитник:

ExmdΙΙBT4

Выделить:

измеритель прокачки воды турбины

взрывозащищенный измеритель прокачки

Условия оплаты и доставки

Количество мин заказа

Цена

обсуждаемый

Упаковывая детали

коробка/деревянная коробка

Время доставки

5~8 рабочих дней

Условия оплаты

L/C, D/A, T/T, Western Union, Moneygram

Поставка способности

1000pcs

СОБЩЕННЫЕ ПРОДУКТЫ

Высокоточный ультразвуковой расходомер газа CO2 с интерфейсом RS485 и источником питания DC8~36V

Лучшая цена

Высокоточный импульсный аналоговый выходной турбинный потокомер Санитарный тип для оливкового и пальмового масла

Лучшая цена

Высокая точность 1,0% IP68 защищенный биогазовый потокомер с выходом 4-20mA для измерения СПГ и газа

Лучшая цена

Турбинный расходомер с высокой точностью ± 0,2% из нержавеющей стали 316 и связью RS485

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

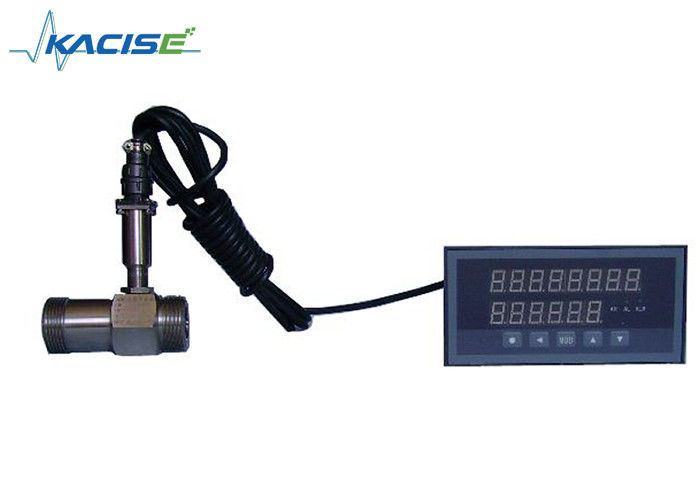

Двигатель пульса дистанционного типа с аналоговым выходом, счетчик потока турбины

Описание

Турбинный потокомер - это потокомер, широко применяемый в фармацевтической, пищевой, напиточной промышленности для измерения, партиирования, контроля, заполнения и т. Д.Поворачивающаяся часть потокомера изготовлена из специального материала, который обладает хорошими антикоррозийными и ржавчивыми характеристикамиСтруктура потокомера специально разработана и в значительной степени одобрена точность и повторяемость потокомера. Продукт также с легким поддержанием подключения,подходящий для фармацевтической и напиточной промышленности.

Особенности

Высокая точность, обычно до ± 1%R, ± 0,5%R, высокая точность до 0,2%R
Хорошая повторяемость, кратковременная повторяемость до 0,05% ~ 0,2%, в торговом расчете является предпочтительным выбором потокомера.
Выход импульсного частотного сигнала, подходящий для тотализатора и соединения с ПК; без нулевого смещения и сильного сопротивления помехам
Высокочастотный сигнал ((3 ~ 4KHz) может быть получен, разрешение сигнала сильное.
Широкий диапазон, средний и большой диаметр до 1:20, малого калибра 1:10.
Компактная конструкция и удобное обслуживание

Спецификации

Параметр		Стоимость	Единица
Диаметр	Нить	4, 6, 10, 15, 20, 25, 32, 40	мм
Диаметр	Фланц (зажим)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	мм
Точность		±1, ±0.5, ±0,2 (соответствует требованиям)	% R
Соотношение дальности		1:10, 1:15, 1:20
Материал датчика		304, 316 ((L) нержавеющая сталь и т.д.
Работа окружающая среда	Средняя температура.	-20 ~ 120	°C
	Температура окружающей среды	-10 ~ 55	°C
	Относительная влажность	5% ~ 90%
	атмосферное давление	86 ~ 106	KPa
Выходный сигнал		Датчик: сигнал импульсной частоты, низкий уровень электричества≤0,8V, высокий уровень≥8V Передатчик: два провода, сигнал постоянного тока 4-20 мА
Интерфейс связи		RS485
Электрическое питание		Датчик: +12V DC, +24V DC (необязательно) Передатчик: +24В постоянного тока Тип локальной индикации: встроенная литийная батарея 3В или внешняя батарея +24ВД
Провод передачи сигнала		STVPV3×0.3 (3 провода), 2×0.3 (2 провода)
Расстояние передачи		Не более 1000	m
Интерфейс линии сигнала		Основной тип: разъем Хаусмана или 3-ядерный провод; Противовзрывный тип: M20 × 1,5 (F)
Устойчивый к взрывам		Базовый тип: взрывобезопасный; взрывостойкий тип: ExdIIBT6
Уровень защиты		IP65

Рабочий диапазон и рабочее давление

Диаметр (мм)	Стандартный диапазон (м)³/h)	Расширенный диапазон (м)³/h)	Нормальное соединение Номинальное давление (MPa)	Специальное давление (MPa) (соединение фланца)
DN4	0.04 ~ 0.25	0.04 ~ 0.4	Присоединение нитей/6.3	10, 16, 25
DN6	0.1 ~ 0.6	0.06 ~ 0.6	Присоединение нитей/6.3	10, 16, 25
DN10	0.2~1.2	0.15 - 1.5	Присоединение нитей/6.3	10, 16, 25
DN15	0.6 ~ 6	0.4 ~ 8	Присоединение нитей/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6 ~ 6	0.4 ~ 8	Соединение фланца/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8 ~ 8	0.45 ~ 9	Присоединение нитей/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8 ~ 8	0.45 ~ 9	Соединение фланца/2.5	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5 ~ 10	Присоединение нитей/6.3	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5 ~ 10	Соединение фланца/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	Присоединение нитей/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	Соединение фланца/2.5	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Присоединение нитей/6.3	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Соединение фланца/2.5	4.0, 6.3, 10, 16, 25
DN50	4 ~ 40	2 ~ 40	Соединение фланца/2.5	4.0, 6.3, 10, 16, 25
DN65	7 ~ 70	4 ~ 70	Соединение фланца/2.5	4.0, 6.3, 10, 16, 25
DN80	10 ~ 100	5 ~ 100	Соединение фланца/2.5	4.0, 6.3, 10, 16, 25
DN100	20 ~ 200	10 ~ 200	Соединение фланца/2.5	4.0, 6.3, 10, 16, 25
DN125	25 ~ 250	13 ~ 250	Соединение фланца/1.6	2.5, 4.0, 6.3, 10, 16
DN150	30 ~ 300	15 ~ 300	Соединение фланца/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80 ~ 800	40 ~ 800	Соединение фланца/1.6	2.5, 4.0, 6.3, 10, 16

Размер

Диаграмма 1 (DN4~DN10):Датчик потока турбины типа натяжного соединения (включая прямую проходку трубы).

Диаграмма 2 (DN15~DN40):Рисунок размера датчика потока, соединенного нитью.

Диаграмма 3 (DN4~DN10):Рисунок датчика потока турбины, подключенного к фланцу.

Способ установки датчиков в соответствии с различными спецификациями, Примите нить или фланцевое соединение, метод установки показан на диаграмме 1, 2, 3

Размеры установки

Диаметр ((мм)	L ((mm)	G	K ((mm)	D ((mm)	(отрыв)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Информация о заказах

Модель								Примечания
КТФ
DN	4							4 мм
	6							6 мм
	10							10 мм
	15							15 мм
	20							20 мм
	25							25 мм
	32							32 мм
	40							40 мм
	50							50 мм
	65							65 мм
	80							80 мм
	100							100 мм
	125							125 мм
	150							150 мм
	200							200 мм
Тип		N						Тип датчика: мощность +12V или 24V, выход 3 проволоки системы импульсного сигнала
		А.							Тип передатчика: мощность +24 В, выход 2 провода 4-20 мА
		В.							Умный тип: литиевая батарея, локальный индикатор, без выхода сигнала
		В							Умный тип: +24В мощность, локальный индикатор, 2 провода 4-20mA/импульс выхода
		C1							Умный тип: +24В питание, локальный индикатор, RS485 связь
									Протокол
		С2							Умный тип: +24В питание, локальный индикатор, протокол HART
Точность			05					0.5
			10						1.0
			02						0.2 (Специальный заказ, длительный срок доставки)
Диапазон				W				Расширенный диапазон измерений
Диапазон				S				Стандартный диапазон измерений
Материал корпуса					S			304 СС
Материал корпуса					Л			316 (L) SS
Устойчивый к взрыву						N		Противовзрывное
Устойчивый к взрыву						Е		Устойчивый к взрыву, ExdIIBT6
Ограничение давления							N	Нормально
Ограничение давления							H (x)	Высокое давление
