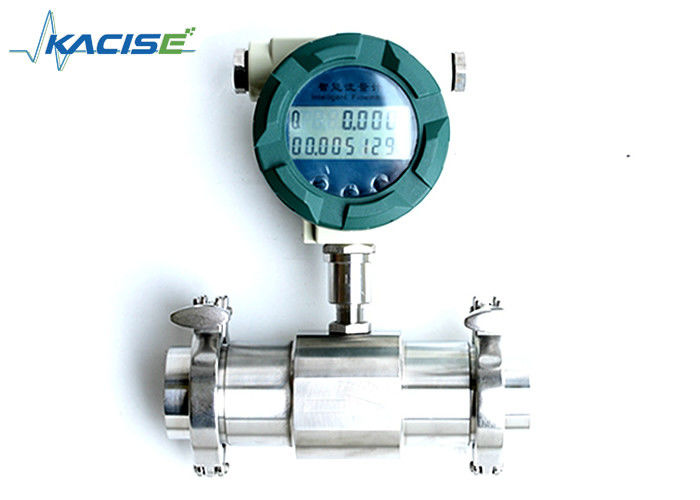

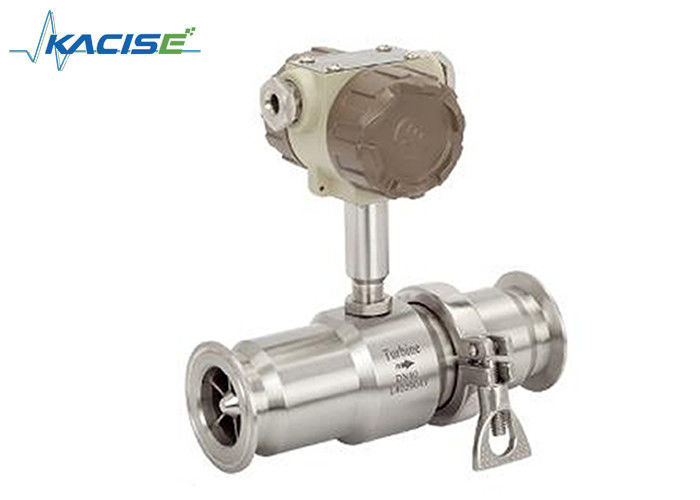

OEM потокомер Санитарный тип с тремя зажимами Турбина с соединением Пищевая промышленность Виски Потокомер / Пиво / Потокомер молока
Описание
Турбинный потокомер - это широко применяемое устройство для измерения потока в таких отраслях, как фармацевтика, пищевая промышленность и напитки.и заполнениеКлючевые особенности и характеристики счетчика потока турбины включают:
Материал вращающейся части: вращающаяся часть потокомера изготавливается из специального материала, известного своей превосходной антикоррозионной и ржавостойкой работоспособностью.Это гарантирует долговечность и долговечность в сложных промышленных условиях.
Структурный дизайн: потокомер имеет специально разработанную структуру, которая повышает точность и повторяемость.Эта конструкция имеет решающее значение для достижения точных и надежных измерений потока в промышленных процессах.
Приложения: Потокомер особенно подходит для применения в фармацевтической и напиточной промышленности, где точность и гигиена являются критическими факторами.
Противокоррозионные свойства: учитывая выбор материалов и конструкционные соображения, потокомер обладает устойчивостью к коррозии,что делает его подходящим для обработки различных жидкостей без ущерба для точности.
Легкое обслуживание: потокомер предназначен для простого обслуживания, что облегчает его использование в промышленных условиях, где необходимо быстрое и удобное обслуживание.
Универсальность: счетчик потока турбины является универсальным, что позволяет использовать его в различных областях, таких как измерение, загрузка, управление и заполнение.Его адаптивность делает его ценным инструментом в различных промышленных процессах.
Точные измерения: Потокомер предназначен для обеспечения точных и надежных измерений потока, удовлетворяя требованиям к точности таких отраслей, как фармацевтика и пищевые продукты и напитки.
В целом, счетчик потока турбины отличается долговечностью, точностью и пригодностью для отраслей промышленности, где соблюдение гигиенических стандартов имеет решающее значение.
Особенности
☆ Высокая точность, обычно до ± 1%R, ± 0,5%R, высокая точность до 0,2%R
☆Хорошая повторяемость, краткосрочная повторяемость до 0,05% ~ 0,2%, в торговом расчете является предпочтительным выбором потокомера.
☆ Выход импульсного частотного сигнала, подходящий для тотализатора и подключения к ПК; без нулевого смещения и сильного помехоустойчивости
☆ Высокочастотный сигнал ((3 ~ 4KHz) может быть получен, разрешение сигнала сильное.
☆ Широкий диапазон, средний и большой диаметр до 1:20, малого калибра 1:10.
☆ Компактная конструкция и удобная эксплуатация
Спецификацияс
| Параметр |
Стоимость |
Единица |
|
Диаметр
|
Нить |
4, 6, 10, 15, 20, 25, 32, 40 |
мм |
| Фланц (зажим) |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 |
мм |
| Точность |
±1, ±0.5, ±0,2 (соответствует требованиям) |
% R |
| Соотношение дальности |
1:10, 1:15, 1:20 |
|
| Материал датчика |
304, 316 ((L) нержавеющая сталь и т.д. |
|
|
Работа
окружающая среда
|
Средняя температура. |
-20 ~ 120 |
°C |
| Температура окружающей среды |
-10 ~ 55 |
°C |
| Относительная влажность |
5% ~ 90% |
|
| атмосферное давление |
86 ~ 106 |
KPa |
| Выходный сигнал |
Датчик: сигнал импульсной частоты, низкий уровень электричества≤0,8V, высокий уровень≥8V
Передатчик: два провода, сигнал постоянного тока 4-20 мА
|
|
| Интерфейс связи |
RS485 |
|
|
Электрическое питание
|
Датчик: +12V DC, +24V DC (необязательно)
Передатчик: +24В постоянного тока
Тип локальной индикации: встроенная литийная батарея 3В или внешняя батарея +24ВД
|
|
| Провод передачи сигнала |
STVPV3×0.3 (3 провода), 2×0.3 (2 провода) |
|
| Расстояние передачи |
Не более 1000 |
m |
| Интерфейс линии сигнала |
Основной тип: разъем Хаусмана или 3-ядерный провод;
Противовзрывный тип: M20 × 1,5 (F)
|
|
| Устойчивый к взрывам |
Базовый тип: взрывобезопасный;
взрывостойкий тип: ExdIIBT6
|
|
| Уровень защиты |
IP65 |
|
Измерение дальности и рабочего давления
|
Диаметр
(мм)
|
Стандартный диапазон (м)3/h) |
Расширенный диапазон (м)3/h) |
Нормальное соединение
Номинальное давление (MPa)
|
Специальное давление (MPa) (соединение фланца) |
| DN4 |
0.04 ~ 0.25 |
0.04 ~ 0.4 |
Присоединение нитей/6.3 |
10, 16, 25 |
| DN6 |
0.1 ~ 0.6 |
0.06 ~ 0.6 |
Присоединение нитей/6.3 |
10, 16, 25 |
| DN10 |
0.2~1.2 |
0.15 - 1.5 |
Присоединение нитей/6.3 |
10, 16, 25 |
| DN15 |
0.6 ~ 6 |
0.4 ~ 8 |
Присоединение нитей/6.3 |
4.0, 6.3, 10, 16, 25 |
| Соединение фланца/2.5 |
| DN20 |
0.8 ~ 8 |
0.45 ~ 9 |
Присоединение нитей/6.3 |
4.0, 6.3, 10, 16, 25 |
| Соединение фланца/2.5 |
| DN25 |
1 ~ 10 |
0.5 ~ 10 |
Присоединение нитей/6.3 |
4.0, 6.3, 10, 16, 25 |
| Соединение фланца/2.5 |
| DN32 |
1.5 ~ 15 |
0.8 ~ 15 |
Присоединение нитей/6.3 |
4.0, 6.3, 10, 16, 25 |
| Соединение фланца/2.5 |
| DN40 |
2 ~ 20 |
1 ~ 20 |
Присоединение нитей/6.3 |
4.0, 6.3, 10, 16, 25 |
| Соединение фланца/2.5 |
| DN50 |
4 ~ 40 |
2 ~ 40 |
Соединение фланца/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN65 |
7 ~ 70 |
4 ~ 70 |
Соединение фланца/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN80 |
10 ~ 100 |
5 ~ 100 |
Соединение фланца/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN100 |
20 ~ 200 |
10 ~ 200 |
Соединение фланца/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN125 |
25 ~ 250 |
13 ~ 250 |
Соединение фланца/1.6 |
2.5, 4.0, 6.3, 10, 16 |
| DN150 |
30 ~ 300 |
15 ~ 300 |
Соединение фланца/1.6 |
2.5, 4.0, 6.3, 10, 16 |
| DN200 |
80 ~ 800 |
40 ~ 800 |
Соединение фланца/1.6 |
2.5, 4.0, 6.3, 10, 16 |
Размер
Диаграмма 1 (DN4~DN10):Датчик потока турбины типа натяжного соединения (включая прямую проходку трубы).
Диаграмма2 (DN15~DN40):Рисунок размера датчика потока, соединенного нитью.
Диаграмма3 (DN4~DN10):Рисунок датчика потока турбины, подключенного к фланцу.
Способ установки датчиков в соответствии с различными спецификациями. Примите нить или фланцевое соединение, метод установки показан на схеме 1, 2, 3
Размеры установки
| Диаметр ((мм) |
L ((mm) |
G |
K ((mm) |
D ((mm) |
(отрыв) |
| 4 |
295 |
G1/2 |
|
|
|
| 6 |
330 |
G1/2 |
|
|
|
| 10 |
450 |
G1/2 |
|
|
|
| 15 |
75 |
G1 |
Φ65 |
Φ14 |
4 |
| 20 |
80 |
G1 |
Φ75 |
Φ14 |
4 |
| 25 |
100 |
G5/4 |
Φ85 |
Φ14 |
4 |
| 32 |
140 |
G2 |
Φ100 |
Φ14 |
4 |
| 40 |
140 |
G2 |
Φ110 |
Φ18 |
4 |
| 50 |
150 |
|
Φ125 |
Φ18 |
4 |
| 65 |
170 |
|
Φ145 |
Φ18 |
4 |
| 80 |
200 |
|
Φ160 |
Φ18 |
8 |
| 100 |
220 |
|
Φ180 |
Φ18 |
8 |
| 125 |
250 |
|
Φ210 |
Φ18 |
8 |
| 150 |
300 |
|
Φ240 |
Φ22 |
8 |
| 200 |
360 |
|
Φ295 |
Φ22 |
12 |
Информация о заказах
| Модель |
Примечания |
| КТФ |
|
|
|
|
|
|
|
|
| DN |
4 |
|
|
|
|
|
|
4 мм |
| 6 |
|
|
|
|
|
|
6 мм |
| 10 |
|
|
|
|
|
|
10 мм |
| 15 |
|
|
|
|
|
|
15 мм |
| 20 |
|
|
|
|
|
|
20 мм |
| 25 |
|
|
|
|
|
|
25 мм |
| 32 |
|
|
|
|
|
|
32 мм |
| 40 |
|
|
|
|
|
|
40 мм |
| 50 |
|
|
|
|
|
|
50 мм |
| 65 |
|
|
|
|
|
|
65 мм |
| 80 |
|
|
|
|
|
|
80 мм |
| 100 |
|
|
|
|
|
|
100 мм |
| 125 |
|
|
|
|
|
|
125 мм |
| 150 |
|
|
|
|
|
|
150 мм |
| 200 |
|
|
|
|
|
|
200 мм |
| Тип |
N |
|
|
|
|
|
Тип датчика: мощность +12V или 24V, выход 3 провода системы импульсного сигнала |
| А. |
|
|
|
|
|
Тип передатчика: мощность +24 В, выход 2 провода 4-20 мА |
| В. |
|
|
|
|
|
Умный тип: литиевая батарея, локальный индикатор, без выхода сигнала |
| В |
|
|
|
|
|
Умный тип: +24В мощность, локальный индикатор, 2 провода 4-20mA/импульс выхода |
| C1 |
|
|
|
|
|
Умный тип: +24В питание, локальный индикатор, RS485 связь |
| |
|
|
|
|
|
Протокол |
| С2 |
|
|
|
|
|
Умный тип: +24В питание, локальный индикатор, протокол HART |
| Точность |
05 |
|
|
|
|
0.5 |
| 10 |
|
|
|
|
1.0 |
| 02 |
|
|
|
|
0.2 (Специальный заказ, длительный срок доставки) |
| Диапазон |
W |
|
|
|
Расширенный диапазон измерений |
| S |
|
|
|
Стандартный диапазон измерений |
| Материал корпуса |
S |
|
|
304 СС |
| Л |
|
|
316 (L) SS |
| Устойчивый к взрыву |
N |
|
Противовзрывное |
| Е |
|
Устойчивый к взрыву, ExdIIBT6 |
| Ограничение давления |
N |
Нормально |
| H (x) |
Высокое давление |
