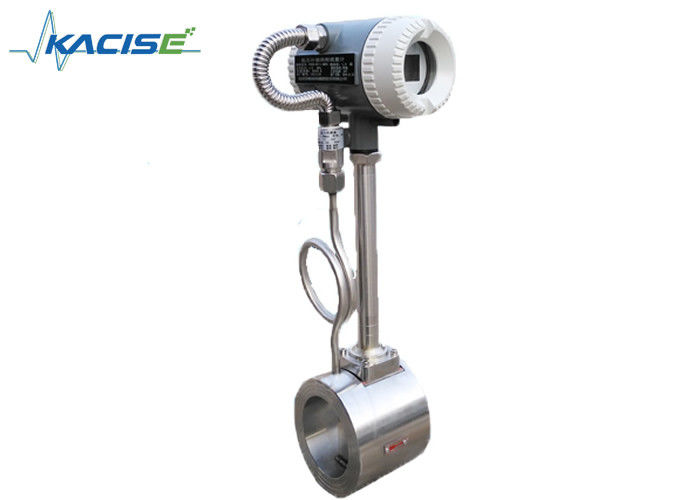

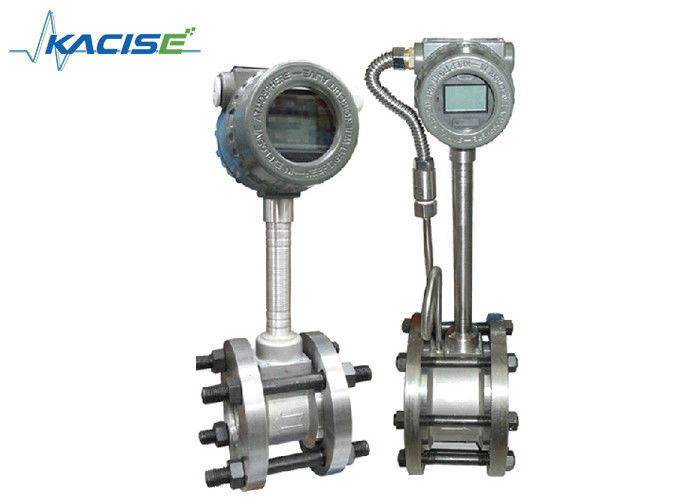

Фланцевая застежка Сжатый воздушный вихревой потокомер, вихревой газовый потокомер 4 - 20mA
Введение
Кармановский вихревой потокомер, широко используемый в промышленности, представляет собой вид потокомера, изготовленный с использованием явления вихревого вихря Кармена.Когда генератор вихря вставляется вертикально в жидкость, вокруг него образуется улица вихря Кармана, когда жидкость обходит генератор.асимметричный воротник может оставаться стабильнымВ этом случае частота f вихря прямо пропорциональна v скорости потока жидкости и обратно пропорциональна d ширины фронта генератора вихря.
КВФ-потокомер - это Karman-воротниковый потокомер, использующий принцип Carmen-воротникового потокомера, может использоваться для измерения воздуха, кислорода, газа, природного газа и других химических газов.Продукт принял передовую дифференциальную технику, наряду с измерением изоляции, экранирования и фильтрации, он обладает лучшей антивибрационной производительностью и стабильностью сигнала.Он характеризуется небольшой потерей давления, большим диапазоном, высокой точностью, почти не влияет на плотность жидкости, давление, температуру,вязкость и другие параметры при измерении объемного потока в рабочих условиях.Нет движущихся механических частей, поэтому высокая надежность, небольшое обслуживание.Параметры прибора могут оставаться стабильными в течение длительного времени.
Особенности
1. Фланц и корпус: полностью кованые куски, это позволит избежать разрыва на куски.100% материал SS304, мы можем предоставить отчет о материале.
2Круговая плата: цифровая плата,поскольку большинство поставщиков используют аналоговую плату,цифровая плата обладает преимуществами антивибрации и антиинтерференции.
3Конвертер потока: отличительная модульная конструкция, любители могут легко работать, демонтировать и собирать, это избежит риска аварий.
4Сварка: применяется передовая технология рыбьих чешуек, которая делает сварный швов красивым и гладким.
5Японская технология OVAL с встроенным датчиком, треугольная призма не упадет, мы уже подали заявку на патент.
6Наш датчик средней температуры может измерить максимальную температуру около 350°C, обычно -40~250°C.
Параметры
| Диаметр трубы |
DN15 ~ DN1800 |
| Материалы для счетчиков |
1Cr18Ni9Ti |
| Номинальное давление (Mpa) |
1.6Mpa; 2.5Mpa; 4.0Mpa |
| Измеренная средняя температура (°C) |
-40~+250°C; -40~+350°C |
| Условия окружающей среды |
Температура:-10 ~ + 55 °C, влажность 5% ~ 90%, давление: 86 ~ 106Kpa |
| Класс точности |
жидкость: показание ±0.5 |
| Измерение газа или пара: |
показание ± 1.0,±1.5 |
| Соотношение отключения |
1:10;1:15 |
| Коэффициент потери давления |
Cd<2.6 |
| Выходной сигнал |
4-20mA или импульс |
| Электрическое питание |
датчик: +12VDC, +24VDC
передатчик: +24VDC
На площадке: батарея 3,2 В
|
| Линии передачи сигналов |
STVPV3×0.3 ((три провода), 2×0.3 ((два провода) |
| Установка |
Интегрированный зажимательный фланс или соединение фланса |
| Расстояние передачи |
≤ 500 м |
| Интерфейс сигнальной линии |
Мужской нить M20×1.5 |
| Уровни взрывов |
ExdIIBT6 |
| Класс защиты |
IP65 |
| Разрешить ускорение вибрации |
1.0г |
Выбор модели
| КВФ |
|
|
|
|
|
|
|
|
|
|
Параметры |
| Номинальный диаметр |
DNXX |
|
|
|
|
|
|
|
|
|
DN15 ~ DN1800 (мм) |
| Структура |
F |
|
|
|
|
|
|
|
|
Дистанционный тип с дисплеем |
| Y |
|
|
|
|
|
|
|
|
Комплексный тип с дисплеем |
| Точность |
А. |
|
|
|
|
|
|
|
Тип трубы: класс 1.0 |
| В. |
|
|
|
|
|
|
|
Тип вставки: класс 2.5 |
| Номинальное давление |
16 |
|
|
|
|
|
|
10,6 МПа |
| XX |
|
|
|
|
|
|
Конфигурация |
| Максимальная температура средней |
М |
|
|
|
|
|
< 250°C |
| H |
|
|
|
|
|
> 250°C |
| Прочая функция |
П |
|
|
|
|
С компенсацией давления |
| T |
|
|
|
|
С температурной компенсацией |
| ПТ |
|
|
|
|
С компенсацией давления и температуры |
| Сила |
1 |
|
|
|
12 ~ 28VDC |
| 2 |
|
|
|
85 ~ 265VAC (удалённый дисплей) |
| 3 |
|
|
|
3.6В литийная батарея (на месте) |
| Выпуск |
А. |
|
|
4-20 мА |
| М |
|
|
Импульс напряжения |
| H |
|
|
HART |
| R1 |
|
|
RS232 |
| R2 |
|
|
RS485 |
| Установка |
1 |
|
Фланц |
| 2 |
|
Фланцевая застежка |
| 3 |
|
Вставка |
| 4 |
|
Нить |
| 5 |
|
Застежка |
| Устойчивый к взрыву |
А. |
Не подвержены взрыву |
| В. |
Внутренняя устойчивость к взрыву |
| G |
Огнестойкость |
