Домой > продукты > ультразвуковой измеритель прокачки >

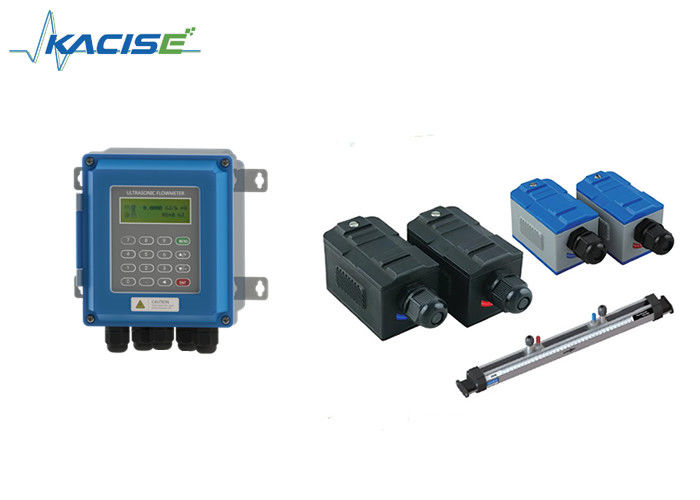

Ультразвуковая струбцина на внешнем измерителе прокачки трубы, струбцина на измерителе прокачки воды

Ультразвуковая струбцина на внешнем измерителе прокачки трубы, струбцина на измерителе прокачки воды

ультразвуковой датчик подачи

ультразвуковой жидкостный измеритель прокачки

Место происхождения:

Китай

Фирменное наименование:

KACISE

Сертификация:

CE

Номер модели:

Серия КУФ2000

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Средний:
вода, морская вода, сточные воды, нефть, химикаты, алкоголь, молоко, пиво, вино и т.д.
Датчик:
Сцепление на тип
SD-карта:
опционально для большего хранения данных
Электрическое питание:
DC8~36V или AC85~265V
Выпуск:
4-20mA, ИМП ульс ОКТЯБРЯ, реле
Коммуникация:
RS485 МОДБУС
Диаметр трубы:
DN32 ~ 6000 мм
Материал труб:
Позволена сталь, нержавеющая сталь, литое железо, медь, цементная труба, PVC, алюминиевый, стеклянны
Выделить:

ультразвуковой датчик подачи

,

ультразвуковой жидкостный измеритель прокачки

Условия оплаты и доставки
Количество мин заказа
1 часть
Цена
обсуждаемый
Упаковывая детали
одна коробка для одного набора
Время доставки
3-5 дней работы
Условия оплаты
L/C, T/T, западное соединение, MoneyGram
Поставка способности
1000 комплектов в месяц
Описание продукта

Ультразвуковая застежка на внешнем трубопроводе, застежка на водопроводе







Введение



Ультразвуковый счетчик потока на внешних трубах, также известный как счетчик потока воды на клапане, является инновационным и высокоэффективным устройством.Он использует ультразвуковую технологию для измерения скорости потока жидкости в трубе без необходимости прямого контакта или резки трубыЭта неинвазивная конструкция значительно сокращает время установки и затраты.и системы HVAC. Измеритель обеспечивает точные и надежные показания даже в трубах с различным диаметром и вязкостью жидкости.что делает его идеальным выбором как для мелкомасштабных, так и для крупномасштабных потребностей в измерении потока жидкости.



Тип вставки: Для установки на трубе требуются только два отверстия, пользователь может установить датчики типа вставки.Датчики напрямую контактируют с жидкостью, измерение стабильное и надежное.

Тип встроенной трубы:В трубах DN15-32 используется π-образный встроенный трубный датчик, в DN40 и выше используется стандартный встроенный трубный датчик.Встроенные датчики обладают преимуществами низкого исходного потока, высокой точности измерений и отсутствия потерь давления.



Особенности

  • 1% точности.
  • Никаких измерений препятствий, никакой потери давления.
  • Нет механического привода в ультразвуковом потокометре, детали редко повреждаются.
  • Широкий диапазон для различных областей применения (DN32-DN6000).
  • Легкая и быстрая установка, экономия времени без резки труб или отключения процессов.
  • Подключите преобразователь температуры Pt100, можно закончить измерение тепла/энергии.

Спецификация



Точность ≤ 1%
Диапазон скорости 0~±10 м/с, двунаправленное измерение
Размер трубы DN32 ~ DN6000
Температура -30~160°C
Тип жидкости Одна жидкость может передавать звуковые волны. такие как вода, морская вода, сточные воды, нефть, химикаты, алкоголь и т.д.
Материал труб Сталь, нержавеющая сталь, чугун, медь, ПВХ, алюминий, стеклянная сталь и т.д.
Выход сигнала

1 направление 4-20mA выхода ((импеданс 0 ~ 1K, точность 0,1%)

1 направленный выход импульса OCT ((Широта импульса 6 ~ 1000 ms)

Выход одностороннего реле

Ввод сигнала 3 пути входа 4-20mA, достичь измерения тепла путем подключения платинового резистора PT100.
Интерфейс RS485, поддержка MODBUS
Хранение данных SD-карта регулярно хранить предварительно установленные результаты (необязательно)
Силовое питание DC8~36V или AC85~264V или батарея




















Ультразвуковая струбцина на внешнем измерителе прокачки трубы, струбцина на измерителе прокачки воды 0

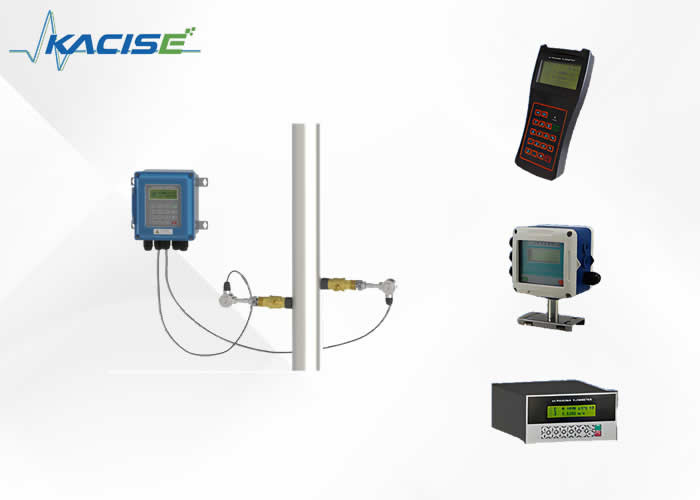

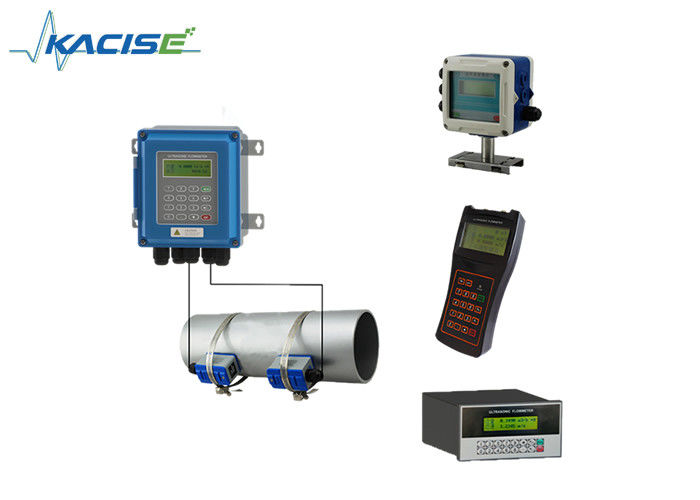

Необязательное устройство для измерения потока



Ультразвуковая струбцина на внешнем измерителе прокачки трубы, струбцина на измерителе прокачки воды 1



Необязательное крепление на датчиках



1. СтандартныйСцепление датчика



  • Встроенный магнит, легко поглощаемый на трубе
  • IP68
  • Диапазон измерений: DN32~DN6000
  • Температурный диапазон: - 30 ~ 90 °C
Ультразвуковая струбцина на внешнем измерителе прокачки трубы, струбцина на измерителе прокачки воды 2



Тип Модель Диапазон измерений Температура Размер
Небольшие размеры TS-2 DN32 ~ DN100 - 30~90°C 45×25×28 мм
Средний размер ТМ-1 DN50 ~ DN700 - 30~90°C 64×39×44 мм
Большие размеры TL-1 DN300 ~ DN6000 - 30~90°C 97×54×53 мм




2. Высокотемпературный зажим на датчике

  • Встроенный магнит, легко поглощаемый на трубе
  • IP68
  • Диапазон измерений: DN32~DN6000
  • Температурный диапазон: - 30 ~ 90 °C
Ультразвуковая струбцина на внешнем измерителе прокачки трубы, струбцина на измерителе прокачки воды 3



Тип Модель Диапазон измерений Температура Размер
Небольшие размеры TS-2 DN32 ~ DN100 - 30~160°C 45×25×28 мм
Средний размер ТМ-1 DN50 ~ DN700 - 30~160°C 64×39×44 мм
Большие размеры TL-1 DN300 ~ DN6000 - 30~160°C 97×54×53 мм



3.Установка скобки на датчике

Ультразвуковая струбцина на внешнем измерителе прокачки трубы, струбцина на измерителе прокачки воды 4


Дополнительный датчик температуры

Ультразвуковая струбцина на внешнем измерителе прокачки трубы, струбцина на измерителе прокачки воды 5


Информация о заказе



Ультразвуковая струбцина на внешнем измерителе прокачки трубы, струбцина на измерителе прокачки воды 6
