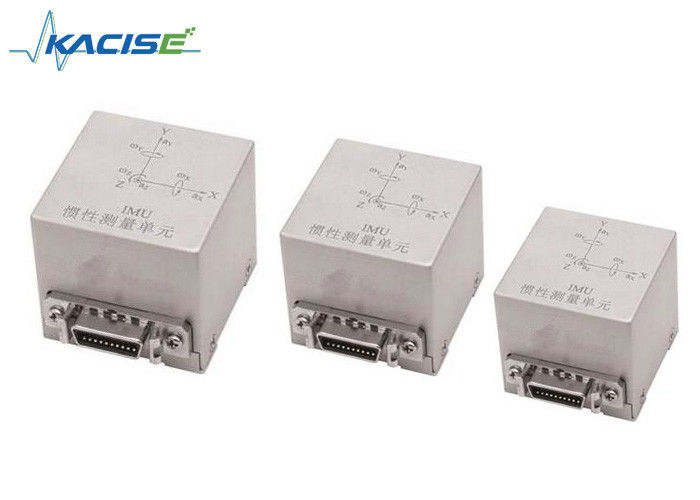

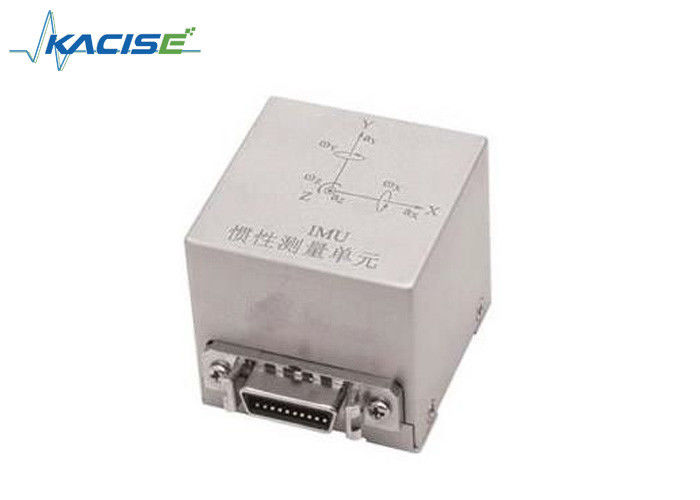

Блок измерения небольшого датчика уклономера размера инерциальный для инструментирования корабля

Блок измерения небольшого датчика уклономера размера инерциальный для инструментирования корабля

  • Блок измерения небольшого датчика уклономера размера инерциальный для инструментирования корабля
  • Блок измерения небольшого датчика уклономера размера инерциальный для инструментирования корабля
Блок измерения небольшого датчика уклономера размера инерциальный для инструментирования корабля
Подробная информация о продукте:
Место происхождения: Шэньси, Китай (материк)
Фирменное наименование: KACISE
Номер модели: К-ИМУ-004
Оплата и доставка Условия:
Количество мин заказа: 1 Piece / Pieces
Цена: Negotiable
Упаковывая детали: запросы коробки или клиентов доступные
Время доставки: через 5 рабочих дней после компенсации
Условия оплаты: L/C, D/A, D/P, западное соединение, MoneyGram
Поставка способности: 1000 часть/частей в неделю могущую быть предметом переговоров
контакт
Подробное описание продукта
Входное напряжение: 9~36 ВДК Входной ток: мамы ≤ 100
Режим выхода: РС-422 Скорость передачи информации в бодах: 115200BPS
Тариф данных об объеме продукции: 200Hz Формат данных об объеме продукции: шестнадцатиразрядный комплект 2
Высокий свет:

уклономеры и датчики наклона

,

датчик измерения наклона

Небольшой в блоке измерения размера инерциальном для инструментирования корабля

Особенности



К-ИМУ-004 6-градус блока измерения свободы инерциального, который может измерить скорость изменения пеленга и линейное ускорение системы координат вектора.

датчики ☆ «полупроводниковые»

Компакт ☆, небольшой в размере

Надежность ☆ высокая, длинное время оператинг

Легковес ☆

Низкая цена ☆

☆ голодает запуск

Ширина полосы частот ☆ широкая

Датчик температуры разъема ☆


Применение



Инструментирование корабля; робототехника; опорные системы ориентации; управление полетом воздушных судн; наведение и управление ракеты; система управления индустрии; навигация помогая ГПС; стабилизация платформы; морское динамическое управление; аппаратура минирования; большая сельскохозяйственная техника, измерение & контроль объектов космоса мовинг; отслеживать поезда и контейнеров.



Введение



Инерциальный блок измерения К-ИМУ-004 «полупроводниковая» 6 систем степени свободы инерциальных воспринимая основанных на технологии МЭМС. С высокой точностью, он может измерить скорость изменения пеленга и линейное ускорение в 3 осях инерциальной системы координат. Датчики температуры с высокой точностью построены внутри; так напряжение тока соответствуя с изменением температуры можно показать. Кроме того, функция само-теста доступна для каждой из 6 степеней свободы. Кроме того, высокие надежность и хорошее герметизирующ возможность могут быть уверенные должными к хорошей технологии пакета.


Спецификация с



Спецификации.   скорость изменения пеленга ускорение
Ввод напряжения   +5±0.25 ВДК
Течение входного сигнала         30мА
Стандартное ① ряда ±100°/с       ±10г
В натуральную величину выход       0 к 5ВДК
Напряжение смещения     2.5±0.1ВДК
Нелинейность ≤0.5%Ф.С.   ≤0.2%Ф.С.
② разрешения ≤0.06°/с     0.002г
Старт-уп время         <35ms>
③ ширины полосы частот         40Хз
Надежность   МТБФ 100 000 часов
Рабочая температура -40°К к +85°К
Температура хранения -55°К к +100°К
Удар

использующий энергию ООН для

0.5мс





1000г

  Приведенный в действие для 0.5мс         500г
Вес           90грамс
Размеры 38 × 36мм × 38 3





Определение каждого терминала



Терминал 2 4 5 6 7 8 9 10 11

Определение





+5В



ωИСТ2



ωЗОУТ



ωЗСТ2



ωЗСТ1



ωССТ2



ωСОУТ



ωССТ1



αИОУТ





Терминал 12 13 14 15 16 17 18 19 20

Определение



Земля



αСОУТ



αСИСТ



ωИСТ1



ωИОУТ



αЗСТ



αЗОУТ

Земля

раковины



Примечания:

Ряд ① дискретный скорости изменения пеленга является следующим: ±75°/с, ±100°/с, ±150°/с, ±200°/с, ±250°/с, ±300°/с,

±350°/с, ±400°/с, ±450°/с, ±500°/с, ±550°/с, ±600°/с, ±900°/с, ±1400°/с, ±2600°/с и

±5500°/с; следующие типы под превращаться: ±5°/с, ±10°/с, ±20°/с, ±30°/с, ±40°/с, ±50°/с,

±60°/с и над рядом ±5500°/с. дискретным линейного ускорения ±2г, ±10г или ±50г для С-оси и И-оси, пока для З-оси: ±5г, ±50г или ±100г.

Ряд волчков, разрешения измерения ② различный другой. Детали можно увидеть

на отчете по испытанию выбранного ИМУ.

③ для датчиков скорости изменения пеленга, ширина полосы частот более небольшая чем 500Хз дискретное для костумерс. Для

линейный акселерометр, ширина полосы частот более небольшие чем 5 КГц дискретный для С-оси и И-оси; пока для З-оси, ширина полосы частот более небольшие чем 12 КГц дискретная.

ω ④ значит скорость изменения пеленга; α значит ускорение; С, ы, оси середины 3 з системы координат;

ВНЕ значит выход; Порт входного сигнала 1 & 2 середин СТ1 и СТ2 соответственно для само-теста датчиков скорости изменения пеленга; СТ значит порт входного сигнала для само-теста акселерометра.



Структура
