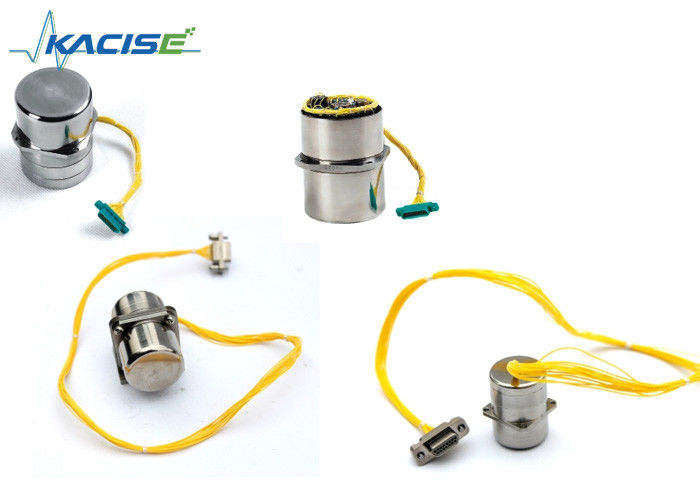

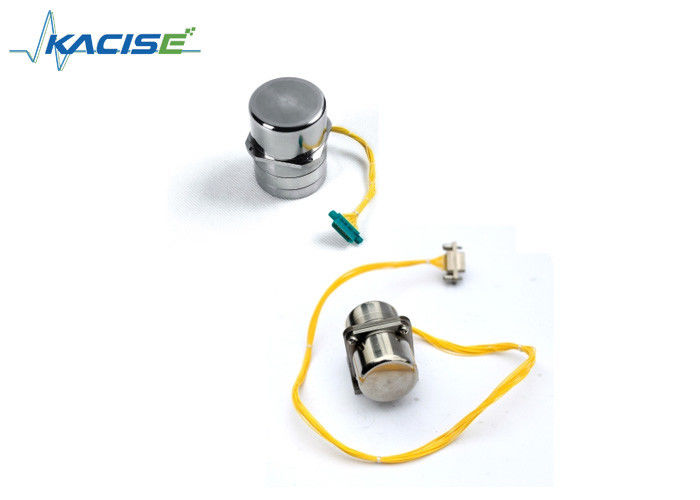

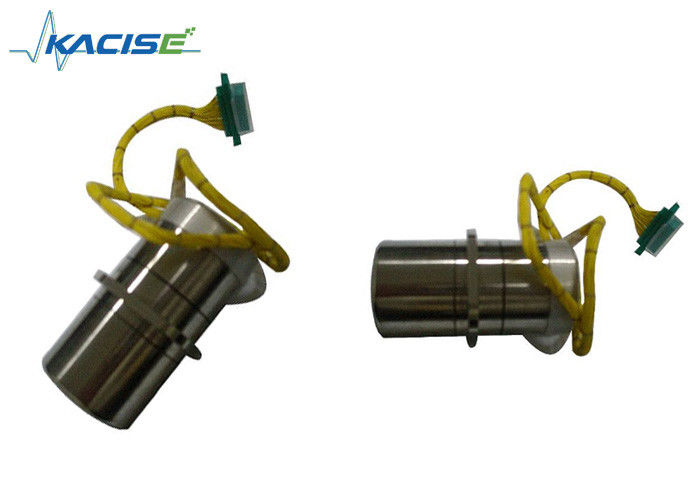

KTG-50 высокоточный динамически настроенный гироскоп для наземной системы застегивания
Особенность
- Высокая точность
- Долгий срок службы
- Широкий динамический диапазон
- Высокая надежность
Введение
Динамически настроенный гироскоп (DTG) - это передовой точный инструмент, используемый для измерения и поддержания ориентации и угловой скорости в различных приложениях.В отличие от традиционных гироскопов, которые полагаются на вращающиеся массы для стабильности, DTG использует инновационную технологию, которая динамически адаптирует свою резонансную частоту к внешним силам и вибрациям, повышая точность и производительность.
Одним из главных преимуществ DTG является его исключительная чувствительность и точность.что делает его подходящим для широкого спектра применений, включая аэрокосмическое, навигационное, робототехническое и промышленное оборудование.и температурные изменения имеют решающее значение.
KTG-50 использовался для систем подтягивания поверхности воды, наземных систем подтягивания, быстрого поиска истинного севера, телевизионных антенных трекеров и широко используется в космических системах подтягивания инерции.Гироскоп можно использовать и на суше., морские, авиационные и космические перевозчики, а также пристегивающие платформы.
Параметр
| Параметр |
Спецификация. |
Стоимость |
Единица |
| Сила |
Мощность (Фаза 3) |
16&500 |
V & Hz |
| |
Мощность (фаза 1) |
5&16000 |
V & Hz |
| производительность |
Случайный дрейф |
≤ 0.01 |
°/h |
| |
Стабильность дрейфа |
≤ 0.3 |
°/h |
| |
Нелинейные |
≤ 0.5 |
% ФС |
| |
Максимальная скорость отслеживания |
≥ 200 |
°/S |
| |
Нечувствительный к G дрейф |
≤ 15 |
°/h/g |
| |
Г-чувствительный дрейф |
≤ 8 |
°/h/g |
| |
Ширина диапазона |
≥ 70 |
Гц |
| |
Фактор шкалы Торкера |
≥680 |
°/h/mA |
| технологический |
Скорость синхронизации |
10000 |
r/min |
| |
Время синхронизации |
≤ 10 |
S |
| |
Градиент выхода |
10 ~ 14 |
mV/` |
| |
Первичный торкер |
7±1 |
Ω |
| |
вторичный крутящий момент |
2±0.5 |
Ω |
| Физические |
Вес |
≤ 250 |
g |
| |
Размеры |
Φ50×76 |
мм |
| |
Фланц |
52х52 |
мм |
|
Работа
окружающая среда
|
Температура |
-40 ~ 65 |
°C |
| |
Вибрация |
5 |
g |
| |
Шок |
≥ 60 |
g |
Установка
Продукты должны устанавливаться таким образом, чтобы оси X (Y) и ося отсчета измерения совпадали, ошибка установки должна быть меньше 5'.
Операция
- Только продукты, соответствующие соответствующей мощности и блокированной схемы, чтобы работать должным образом, нужно схема, пожалуйста, объясните заранее.
- Когда продукт под нормальным использованием, вы должны включить питание, чтобы начать двигатель, около 10s, а затем на блокировку петли, так что продукты в состоянии закрытого цикла; выключение,отключить запертую петлю так, чтобы продукт работал в открытой петле, а затем отключить питание.
- Продукт заряжен, выключен в 20s, следует избегать потрясения продукта, процесс установки должен быть легким, освещение, продукт не столкновения, удар.
- Продукт в процессе использования строго запрещено выключать.
- Продукт в процессе использования, не может короткого замыкания между внешним источником питания.
- Аномалия возникает во время использования, следует немедленно отключить питание, ошибка изоляции, если продукт внутренней ошибки, клиент должен незамедлительно уведомить мою компанию, мою компанию организованный ремонт.
Размер
Определение сокета (J30J-15T)
Определение соединителя
Тип розетки:J30J-15T (длина кабеля 160~175mm)
Примечание: то же самое относится кoJ30J-21T, если вы используете другую розетку, пожалуйста, объясните заранее.
| Пин No. |
Определение функции |
Примечание |
| 1 |
Выходный сигнал оси X |
|
| 2 |
ГНД |
Для мощности возбуждения и сигналов |
| 3 |
Кольцо крутящего момента X-оси ((конец) |
|
| 4 |
Мощность фазового двигателя |
16 В, 500 Гц |
| 5 |
Силовое питание для возбуждения датчика |
Однофазный 5В, 16 КГц |
| 6 |
Выходный сигнал оси Y |
|
| 7 |
Кольцо крутящего момента по оси Y ((начало) |
|
| 8 |
Мощность драйвера двигателя фазы B |
16 В, 500 Гц |
| 9 |
DC+15V |
Сила для предварительного усилителя |
| 10 |
DC-15V |
Сила для предварительного усилителя |
| 11 |
Кольцо крутящего момента X-оси ((начало) |
|
| 12 |
NULL |
|
| 13 |
NULL |
|
| 14 |
Мощность драйвера двигателя фазы С |
16 В, 500 Гц |
| 15 |
Кольцо крутящего момента по оси Y ((Конец) |
|
ПРИМЕЧАНИЕ: То же самое относится к J30J-21T, если используется другой разъем, пожалуйста, объясните заранее.
