OEM мобильный контроль GPRS беспроводной датчик уровня воды и топлива на расстоянии орошения ROLA
1. описание
Датчик уровня (гидростатический уровнемер/датчик уровня/датчик уровня/датчик уровня воды) – это датчик давления для измерения уровня жидкости. Датчик уровня жидкости с входом статического давления (уровень жидкости) основан на принципе, согласно которому измеренное гидростатическое давление пропорционально высоте жидкости. Он использует изолированный диффузионный кремниевый чувствительный элемент или керамический емкостный датчик давления для преобразования статического давления в электрический сигнал, а затем преобразует его в стандартный электрический сигнал (обычно 4 ~ 20 мА/1 ~ 5 В постоянного тока) после температурной компенсации и линейной коррекции. Он подходит для измерения уровня жидкости в различных средах в нефтехимической, металлургической, электроэнергетической, фармацевтической, водоснабжении и водоотведении, охране окружающей среды и других системах и отраслях.
2. Подведение итогов системы
«Система измерения высоты жидкости в режиме связи GPRS» включает в себя «Терминальное оборудование для измерения высоты жидкости в режиме связи GPRS», «Программное обеспечение управления сервером» и «Линию конфигурации». Он используется для измерения времени, измерения значения высоты жидкости, значения температуры, данных о долготе и широте, информации о дате и времени и отображения этих значений в «Программном обеспечении управления сервером».
Примечание 1: «Система измерения высоты жидкости в режиме связи GPRS» для краткости «Система», как показано ниже.
Примечание 2: «Терминальное оборудование для измерения высоты жидкости в режиме связи GPRS» для краткого «Терминала», как указано ниже.
Примечание 3: «Программное обеспечение для управления сервером» (сокращенно «Программное обеспечение») имеет следующее описание.
Примечание 4: «Строка конфигурации» для краткой «Линии» соответствует следующему описанию.
«Терминал» используется для измерения времени измерения значения высоты жидкости и значения температуры и передачи этих измеренных значений в «Программное обеспечение» в режиме связи GPRS. Пользователь может использовать «Программное обеспечение», чтобы видеть значение высоты жидкости и управлять этим «Терминалом».
«Программное обеспечение» — это всего лишь демонстрационное программное обеспечение, которое предлагается пользователю, его функции очень просты, и оно не имеет мощной функции, позволяющей одновременно запускать множество «Терминалов». Если пользователю требуется крупное системное «программное обеспечение» с мощными функциями, обратитесь в компанию Xi'an Kacision Optronics Tech Co., Ltd.
«Линия» используется только для настройки «Терминала» пользователем, она подключается между «Терминалом» и последовательным портом RS232 компьютера.
3. Чертеж конструкции «терминала»

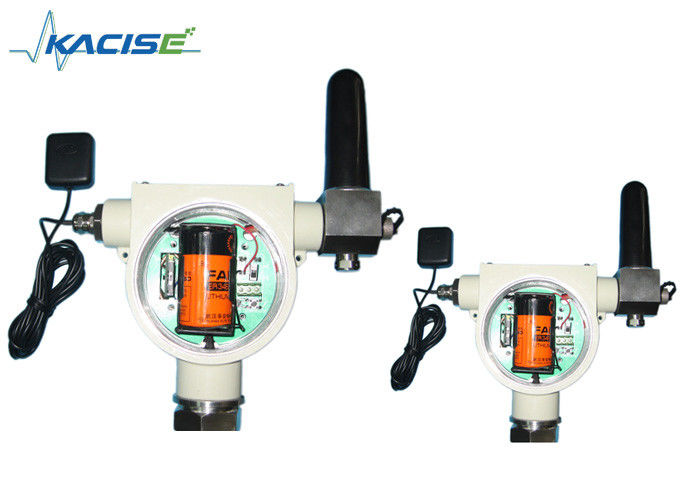

Чертеж структуры терминала GXPS609 (GPRS): как на рисунке.

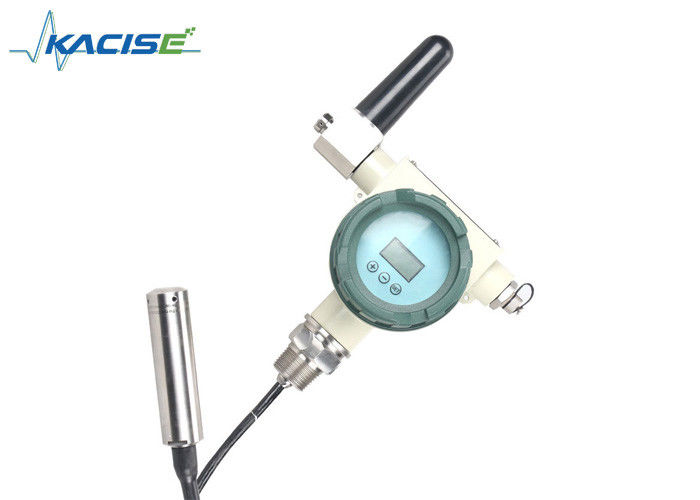

Задняя часть терминала GXPS609(GPRS): как на втором рисунке.
4. Технологический стандарт и использование источника питания
| Диапазон измерения |
0～3м дизель. |
| Измерение точности |
0,5% полной шкалы |
| Способ питания |
Батарея 3,6 В постоянного тока и 10 В постоянного тока ~ 35 В постоянного тока.
внешний источник питания.
|
| Защитить класс |
IP65 |
| Рабочая температура |
-25℃～85℃. |
| Температура хранения |
-25℃～85℃. |
| Частота связи |
GSM/GPRS 850/900/1800/1900 МГц. |
| Тип интерфейса |
НПТ1. |
| Время работы |
3 минуты ~ 1000 минут (можно установить). |
| Добавить функцию |
ЖК-дисплей, нажатие клавиш, GPS. |
| Ограничение времени использования батареи «Терминала» |
например, используйте батарею номер один «ER34615M», ее емкость 14,5 Ач, частота работы «Системы» — работа один раз в час: Терминал GXPS609 (GPS) может работать около 120 дней. |
| Выбор модели аккумулятора |
рекомендуется использовать батарею номер один «ER34615M». Если пользователь хочет выбрать батарею самостоятельно, следуйте стандарту батареи, как указано ниже. напряжение батареи: 3,0 В постоянного тока ~ 3,6 В постоянного тока; Максимальный выходной ток продолжения: более 0,5 А; Импульсный выходной ток: более 1А.
|
| Использование источника питания с подсветкой |
«Терминал» может работать от аккумулятора или внешнего источника питания. См. рисунок клеммной конструкции, положение внешнего источника питания во «Внешнем электрическом интерфейсе», в интерфейсе «1» — анод, «2» — катод.
|
