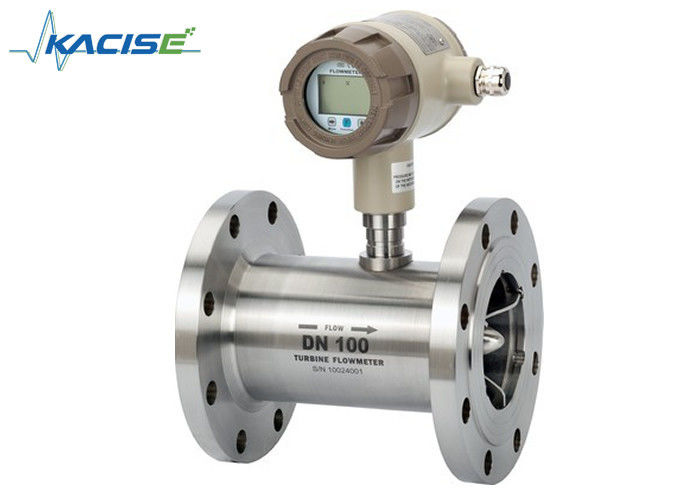

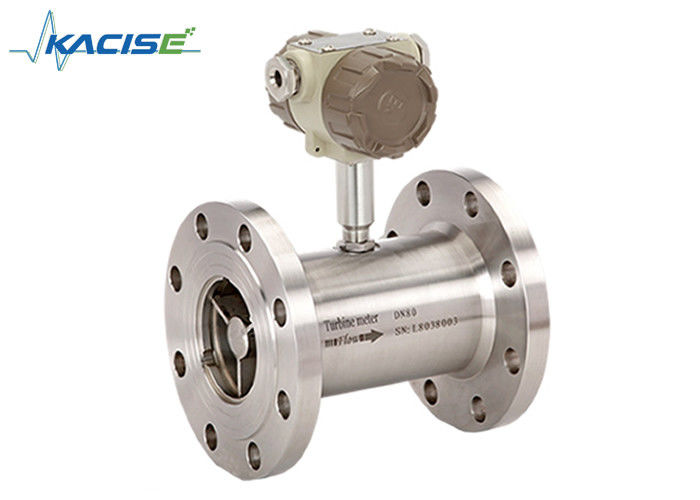

Турбинный расходомер из нержавеющей стали компактной конструкции с точностью 0,5% для бензина и спирта

измеритель прокачки воды турбины

измеритель прокачки дизельного топлива

Место происхождения:

Китай

Фирменное наименование:

Kacise

Сертификация:

CE / ISO / Explosion-proof

Номер модели:

КТФ

Свяжитесь с нами

Запросите цитату

Турбинный расходомер из нержавеющей стали компактной конструкции с точностью 0,5% для бензина и спирта

Подробная информация о продукции

DN (mm):

DN4 ~ DN300

Давление:

1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, экстренныйый выпуск

Середина:

Не коррозионная жидкость низкой скорости без примесей

Коммуникация:

RS-485 /MODBUS

Точность:

00,5% / 1,0%

Выход:

ИМП ульс, аналогового выхода 4-20mA, RS485, Харт

Материал:

Нержавеющее Steel/SS316L /316

Источник питания:

Батарея лития 12-24VDC /3.6V

Защита:

IP65 или IP68

Бывший защитник:

ExmdΙΙBT4

Выделить:

измеритель прокачки воды турбины

измеритель прокачки дизельного топлива

Условия оплаты и доставки

Количество мин заказа

Цена

обсуждаемый

Упаковывая детали

коробка/деревянная коробка

Время доставки

5~8 рабочих дней

Условия оплаты

L/C, D/A, T/T, Western Union, Moneygram

Поставка способности

1000pcs

СОБЩЕННЫЕ ПРОДУКТЫ

Высокоточный ультразвуковой расходомер газа CO2 с интерфейсом RS485 и источником питания DC8~36V

Лучшая цена

Высокоточный импульсный аналоговый выходной турбинный потокомер Санитарный тип для оливкового и пальмового масла

Лучшая цена

Высокая точность 1,0% IP68 защищенный биогазовый потокомер с выходом 4-20mA для измерения СПГ и газа

Лучшая цена

Турбинный расходомер с высокой точностью ± 0,2% из нержавеющей стали 316 и связью RS485

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Расходомер бензина Расходомер спирта/Овощ низкой вязкости/Съедобный/Расходомер пальмового масла/Турбинный расходомер Датчик

Описание

Турбинный расходомер — расходомер, который широко применяется в фармацевтической, пищевой промышленности, производстве напитков для измерения, дозирования, контроля, наполнения и т. д. Вращающаяся часть расходомера изготовлена из специального материала, который обладает хорошими антикоррозийными и коррозионностойкими характеристиками. Конструкция расходомера специально разработана и имеет высокую точность и повторяемость расходомера. Продукт также имеет простое подключение для обслуживания и подходит для фармацевтической промышленности и производства напитков.

Функции

Высокая точность, обычно до ±1%R, ±0,5%R, высокая точность до 0,2%R.
Хорошая повторяемость, кратковременная повторяемость до 0,05% ~ 0,2%, в торговых расчетах является предпочтительным выбором расходомера.
Выход частотно-импульсного сигнала, подходящего для сумматора и подключения к ПК; отсутствие смещения нуля и сильная помехоустойчивость
Можно получить высокочастотный сигнал (3 ~ 4 кГц), разрешение сигнала высокое.
Широкий диапазон, средний и большой диаметр до 1:20, мелкий калибр 1:10.
Компактная конструкция и удобное обслуживание

Технические характеристики

Пареметр		Ценить	Единица
Диаметр	Нить	4, 6, 10, 15, 20, 25, 32, 40	мм
Диаметр	Фланец (зажим)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200	мм
Точность		±1, ±0,5, ±0,2 (по индивидуальному заказу)	%R
Соотношение дальности		1:10, 1:15, 1:20
Материал датчика		нержавеющая сталь 304, 316(L) и т. д.
Работающий среда	Средняя температура.	-20~120	°С
	Температура окружающей среды	-10~55	°С
	Относительная влажность	5%~90%
	Атмосферное давление	86~106	кПа
Выходной сигнал		Датчик: частотно-импульсный сигнал, низкий электрический уровень 0,8 В, высокий уровень ≥ 8 В. Передатчик: двухпроводной, сигнал постоянного тока 4–20 мА.
Интерфейс связи		RS485
Источник питания		Датчик: +12 В постоянного тока, +24 В постоянного тока (опция) Передатчик: +24 В постоянного тока Тип местной индикации: встроенный литиевый элемент 3 В или внешний + 24 В постоянного тока.
Провод передачи сигнала		СТВПВ3×0,3 (3-проводной), 2×0,3 (2-проводной)
Расстояние передачи		Не более 1000	м
Интерфейс сигнальной линии		Базовый тип: разъем Хаусмана или 3-жильный провод; Взрывозащищенное исполнение: М20×1,5(Ф)
Взрывозащищенный класс		Базовый тип: невзрывозащищенный; взрывозащищенный тип: ExdIIBT6
Уровень защиты		IP65

Диапазон измерения и рабочее давление

Диаметр (мм)	Стандартная дальность (м³/час)	Расширенная дальность (м³/час)	Нормальное соединение и Номинальное давление (МПа)	Специальное номинальное давление (МПа) (фланцевое соединение)
DN4	0,04~0,25	0,04~0,4	Резьбовое соединение/6.3	10, 16, 25
DN6	0,1~0,6	0,06~0,6	Резьбовое соединение/6.3	10, 16, 25
Ду10	0,2~1,2	0,15~1,5	Резьбовое соединение/6.3	10, 16, 25
Ду15	0,6~6	0,4~8	Резьбовое соединение/6.3	4.0, 6.3, 10, 16, 25
Ду15	0,6~6	0,4~8	Фланцевое соединение/2,5	4.0, 6.3, 10, 16, 25
Ду20	0,8~8	0,45~9	Резьбовое соединение/6.3	4.0, 6.3, 10, 16, 25
Ду20	0,8~8	0,45~9	Фланцевое соединение/2,5	4.0, 6.3, 10, 16, 25
Ду25	1~10	0,5~10	Резьбовое соединение/6.3	4.0, 6.3, 10, 16, 25
Ду25	1~10	0,5~10	Фланцевое соединение/2,5	4.0, 6.3, 10, 16, 25
Ду32	1,5~15	0,8~15	Резьбовое соединение/6.3	4.0, 6.3, 10, 16, 25
Ду32	1,5~15	0,8~15	Фланцевое соединение/2,5	4.0, 6.3, 10, 16, 25
Ду40	2~20	1~20	Резьбовое соединение/6.3	4.0, 6.3, 10, 16, 25
Ду40	2~20	1~20	Фланцевое соединение/2,5	4.0, 6.3, 10, 16, 25
Ду50	4~40	2~40	Фланцевое соединение/2,5	4.0, 6.3, 10, 16, 25
Ду65	7~70	4~70	Фланцевое соединение/2,5	4.0, 6.3, 10, 16, 25
Ду80	10~100	5~100	Фланцевое соединение/2,5	4.0, 6.3, 10, 16, 25
Ду100	20~200	10~200	Фланцевое соединение/2,5	4.0, 6.3, 10, 16, 25
Ду125	25~250	13~250	Фланцевое соединение/1,6	2,5, 4,0, 6,3, 10, 16
Ду150	30~300	15~300	Фланцевое соединение/1,6	2,5, 4,0, 6,3, 10, 16
Ду200	80~800	40~800	Фланцевое соединение/1,6	2,5, 4,0, 6,3, 10, 16

Измерение

Схема 1 (Ду4~Ду10):Датчик расхода турбины с резьбовым соединением (включая прямой участок трубы).

Схема 2 (Ду15~Ду40):Размерный чертеж датчика потока с резьбовым соединением.

Схема 3 (Ду4~Ду10):Чертеж датчика расхода турбины с фланцевым соединением.

Метод установки датчика в соответствии с различными спецификациями. Используйте резьбовое или фланцевое соединение, метод установки показан на диаграмме 1, 2, 3.

Установочные размеры

Диаметр (мм)	L (мм)	Г	К (мм)	Д (мм)	п (отверстие)
4	295	Г1/2
6	330	Г1/2
10	450	Г1/2
15	75	Г1	Φ65	Φ14	4
20	80	Г1	Φ75	Φ14	4
25	100	Г5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Информация для заказа

Модель								Примечания
КТФ
DN	4							4 мм
	6							6 мм
	10							10 мм
	15							15 мм
	20							20 мм
	25							25 мм
	32							32 мм
	40							40 мм
	50							50 мм
	65							65 мм
	80							80 мм
	100							100 мм
	125							125 мм
	150							150 мм
	200							200 мм
Тип		Н						Тип датчика: питание +12 В или 24 В, выходной импульсный сигнал 3-проводной системы.
		А							Тип передатчика: питание +24 В, выход 2-проводной, 4–20 мА
		Б							Умный тип: литиевый элемент, местный индикатор, без выходного сигнала
		С							Интеллектуальный тип: питание +24 В, местный индикатор, 2-проводной 4–20 мА/импульсный выход.
		С1							Интеллектуальный тип: питание +24 В, локальный индикатор, связь RS485.
									протокол
		С2							Интеллектуальный тип: питание +24 В, локальный индикатор, протокол HART.
Точность			05					0,5
			10						1.0
			02						0,2 (Специальный заказ, длительный срок поставки)
Диапазон				Вт				Расширенный диапазон измерения
Диапазон				С				Стандартный диапазон измерения
Материал корпуса					С			304 СС
Материал корпуса					л			316 (Л) СС
Взрывозащищенный						Н		Не взрывозащищенный
Взрывозащищенный						Э		Взрывобезопасность, ExdIIBT6
Номинальное давление							Н	Нормальный
Номинальное давление							Ч (х)	Высокое давление
