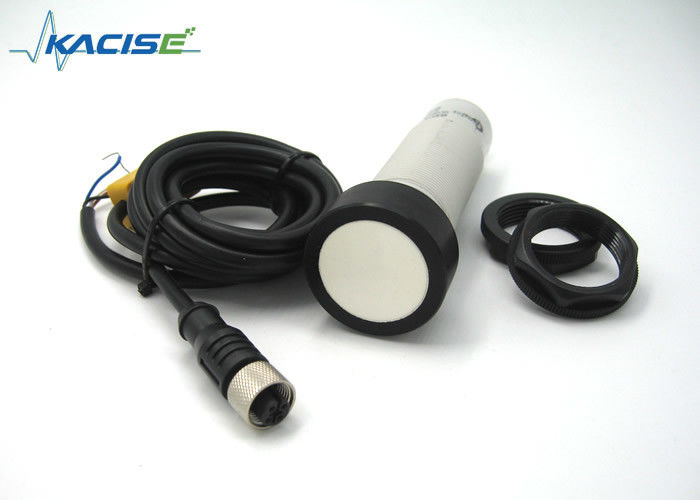

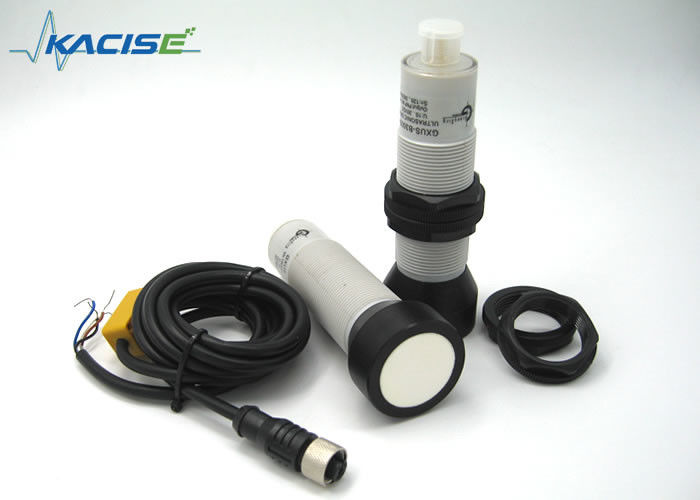

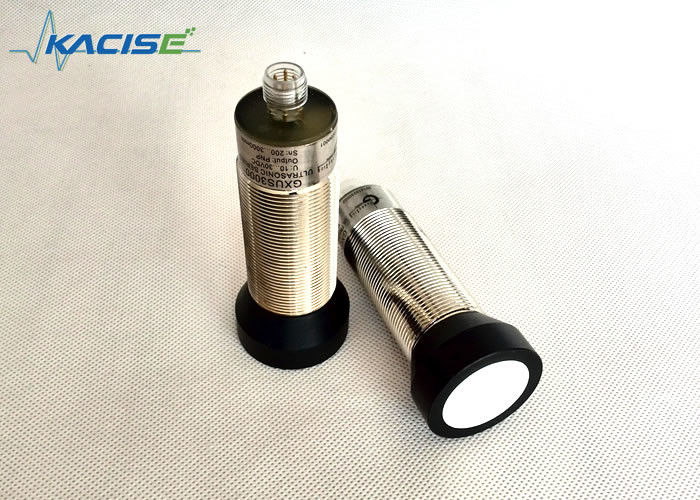

датчик малого диаметра ряда 4-20мА/0-10В 3м ультразвуковой для промышленной автоматизации
Функции
- Бесконтактный
- Обучаемый
- Регулируемое измерительное окно
- Небольшая неиспользуемая площадь
Введение
Ультразвуковой датчик – этонадежностьивыдающаяся универсальностьметод измерения. Он может реализовать решение самых сложных проектов, включаяобнаружение объектовилимера уровня, поскольку его измерительный способ надежно работает практически при любых условиях.
Приложения
- Измерение уровня
- Машиностроение
- Погрузочно-разгрузочные работы
- Пищевая промышленность
- Деревообработка и мебель
- Сельское хозяйство
- Строительство
- Изготовление бумаги
Размеры
Параметры
Общие характеристики
| М18 |
| Диапазон срабатывания |
100... 1000 мм |
| Диапазон регулировки |
100….1000 мм |
| Неиспользуемая площадь |
0...100 мм |
| Стандартная целевая пластина |
100 мм х 100 мм |
| Частота преобразователя |
около 220 кГц |
| Задержка ответа |
ок. 10 мс |
| М30-тип1 |
| Диапазон срабатывания |
200... 2000 мм |
| Диапазон регулировки |
200….2000мм |
| Неиспользуемая площадь |
0...200 мм |
| Стандартная целевая пластина |
100 мм х 100 мм |
| Частота преобразователя |
около 150 кГц |
| Задержка ответа |
ок. 10 мс |
| М30-тип2 |
| Диапазон срабатывания |
300...3500 мм |
| Диапазон регулировки |
300….3500 мм |
| Неиспользуемая площадь |
0...150 мм |
| Стандартная целевая пластина |
100 мм х 100 мм |
| Частота преобразователя |
около 70 кГц |
| Задержка ответа |
ок. 20 мс |
| М30-тип3 |
| Диапазон срабатывания |
400...6500 мм |
| Диапазон регулировки |
400….6500 мм |
| Неиспользуемая площадь |
0...300 мм |
| Стандартная целевая пластина |
100 мм х 100 мм |
| Частота преобразователя |
около 50 кГц |
| Задержка ответа |
ок. 40 мс |
Индикаторы/средства управления
| светодиод синий |
Включение питания |
| светодиод желтый |
сплошной: объект в диапазоне оценки |
| мигает: функция программы, обнаружен объект |
| светодиод красный |
горит: ошибка |
| мигает: функция программы, объект не обнаружен |
Электрические характеристики
| Рабочее напряжение UБ |
10...30 В пост. тока, пульсация 10 %SS |
| Ток питания холостого хода I0 |
≤ 50 мА |
Выход
| Тип выхода |
1 аналоговый выход 0–10 В или 4–20 мА. |
| Разрешение |
Диапазон оценки [мм]/4000, но ≥0,35 мм |
| Отклонение характеристической кривой |
≤0,2% от полномасштабного значения |
| Точность повторения |
± 0,1 % от значения полной шкалы |
| Сопротивление нагрузки |
>1 кОм |
| Влияние температуры |
≤ 2 % от полной шкалы |
Условия окружающей среды
| Температура окружающей среды |
-25...70 °С |
| Температура хранения |
-40...85 °С |
Механические характеристики
| Тип подключения |
Разъем устройства M12 x 1, 4-контактный |
| Степень защиты |
IP65 (IP67 по выбору) |
| Материал |
Корпус: никелированная латунь или пластик. |
Светодиодные дисплеи
| Индикация в зависимости от режима работы |
Красный светодиод |
Желтый светодиод |
|
Ограничение оценки TEACH-IN
Объект обнаружен
Объект не обнаружен
Объект не определен (обучение недействительно)
|
выключенный
мигает
на
|
мигает
выключенный
выключенный
|
| Нормальный режим (диапазон оценки) |
выключенный |
на |
| Вина |
на |
предыдущее состояние |
Условия установки
Если датчик установлен при температуре окружающей среды ниже 0 ℃, он должен принять защитные меры. В случае прямого монтажа датчика в сквозное отверстие с помощью стальных гаек его необходимо закрепить посередине резьбы корпуса.
Описание функции датчика
Установите и отрегулируйте точку переключения и интервал переключения переключаемого выхода и продуктов с аналоговым выходом.
Переключение и аналоговый выход можно настроить с помощью настройки, в частности, можно установить восемь режимов работы.
Каждая из этих настроек разделена на следующие этапы:
На первом этапе пользователь выбирает самостоятельно установленное расстояние или переводит датчик в состояние потери волны.
Во-вторых, подключите калибровочный терминал к источнику питания или GND и сохраняйте соединение до тех пор, пока не начнет мигать желтый индикатор (или красный индикатор, если состояние потеряно).
На третьем этапе пользователь выбирает второе самостоятельно установленное расстояние или позволяет датчику перейти в состояние потери волны.
На четвертом этапе подключите калибровочный терминал к заземлению или источнику питания (состояние, отличное от второго шага) и сохраняйте соединение до тех пор, пока не начнет мигать желтый индикатор (или красный индикатор в случае потери волны).
Есть 8 режимов переключения выхода
- Режим нормально открытого окна (продукты аналогового вывода для положительного линейного рабочего режима или режима измерения расстояния).
- Режим нормально закрытого окна (аналоговый выходной продукт представляет собой отрицательный линейный режим работы или режим измерения уровня жидкости).
- Одна точка, нормально включенный режим.
- Одноточечный нормально закрытый режим.
- Режим одноточечного нормально открытого интервала с большой петлей гистерезиса.
- Одноточечный нормально замкнутый интервальный режим с большой петлей гистерезиса.
- Обнаружен ли нормально открытый режим.
- Обнаружен ли нормально закрытый режим.
О продуктах модели вывода RS485. Описание
Есть три режима работы,
- В автоматическом режиме измерения датчик непрерывно измеряет уровень жидкости и расстояние, а пользователь в любой момент считывает результаты измерений через интерфейс 485.
- Пользователь не инициирует связь 485, датчик активно инициирует измерение и сообщает результат.
- Спящий режим: продукт переходит в спящий режим, пользователь сначала пробуждает датчик через интерфейс 485, а затем запускает измерение и получает результаты, прежде чем датчик снова перейдет в спящий режим.
