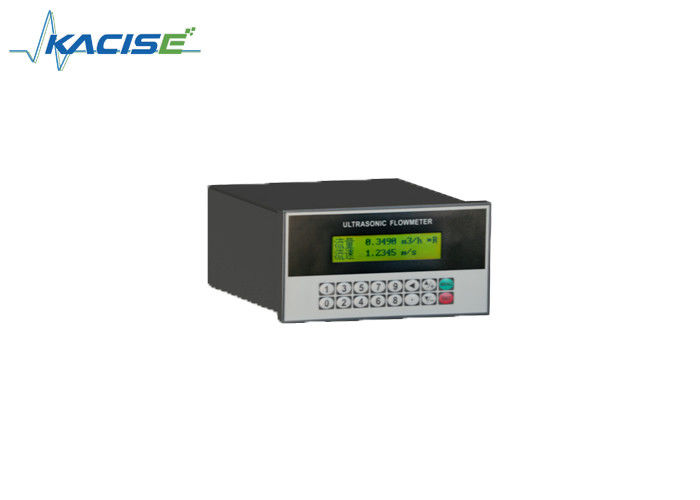

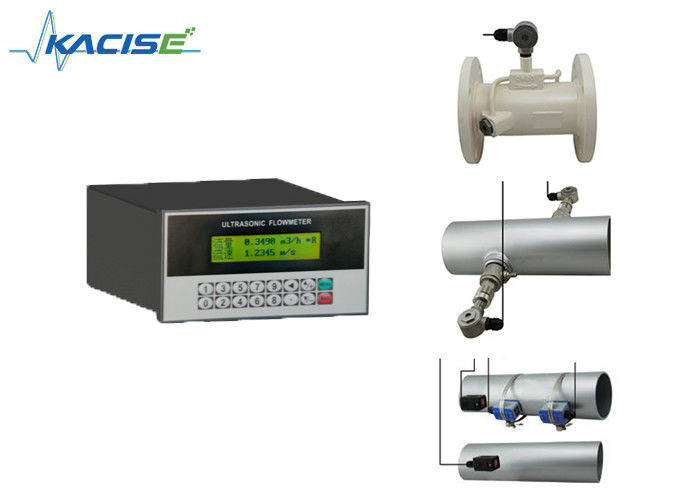

Ультразвуковой расходомер, установленный на панели, с двойным источником питания, связью RS485 и диаметром трубы 15 ~ 6000 мм.

Часть хоста

Принцип

Ультразвуковое временное разрыв

Точность

± 1%

Дисплей

2×20 символов LCD с подсветкой, поддержка языка китайского, английского и итальянского

Выходный сигнал

1 направление 4 ~ 20mA выход, электрическое сопротивление 0 ~ 1K, точность 0, 1%

1 направленный выход импульса OCT (( Ширина импульса 6 ~ 1 0 0 ms, по умолчанию 2 0 0 ms)

Выход ретранслятора 1 направление

Ввод сигнала

3 направления 4 ~ 20mA вход, точность 0,1%, получение сигналов, таких как температура, давление и уровень жидкости

Подключить преобразователь температуры Pt100, может закончить измерение тепла / энергии

Интерфейс данных

Изолировать серийный интерфейс RS485, обновить программное обеспечение для измерения потока с помощью компьютера, поддерживать MODBUS, METER-BUS и т.д.

Кабель

кабели с скрученными парами, обычно длиной менее 50 метров;
Выберите RS485, расстояние передачи может превышать 1000 метров.

Состояние трубы

Материал труб

Разрешается использование стали, нержавеющей стали, чугуна, меди, цементных труб, ПВХ, алюминия, стеклянных стальных изделий, подкладки.

Диаметр трубы

15 ~ 6000 мм

Труба прямой длины

Установка преобразователя должна быть выполнена: вверх по течению 10D, вниз по течению 5D, 30D от насоса.

Средний

Тип жидкости

Вода, морская вода, сточные воды, нефть, химические вещества (алкоголь, кислоты и т.д.), сточные вещества и другие жидкости

Температура

-30~160°C

Смутность

10 часов вечера не так уж и много банок.

Скорость потока

0~±10 м/с

Экология

Температура

Хост: -20~60°C; датчик: -30~160°C

Влажность

Хост: 85% RH; датчик потока: IP68, менее 2 м под водой

Электрическое питание

DC8~36V или AC85~265V ((необязательно)

Потребление

1.5W
