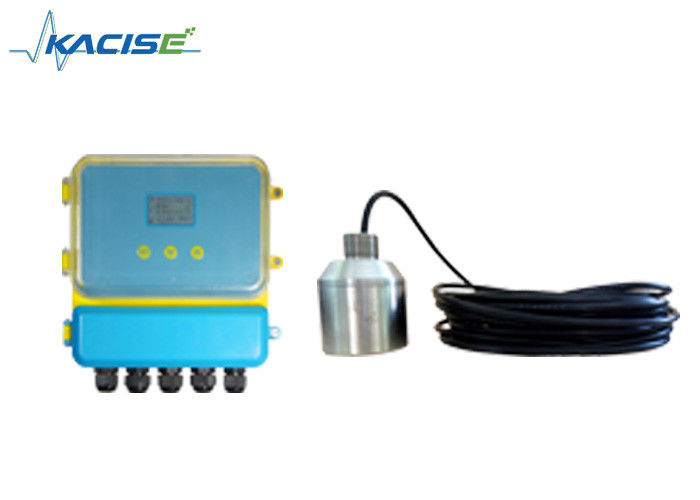

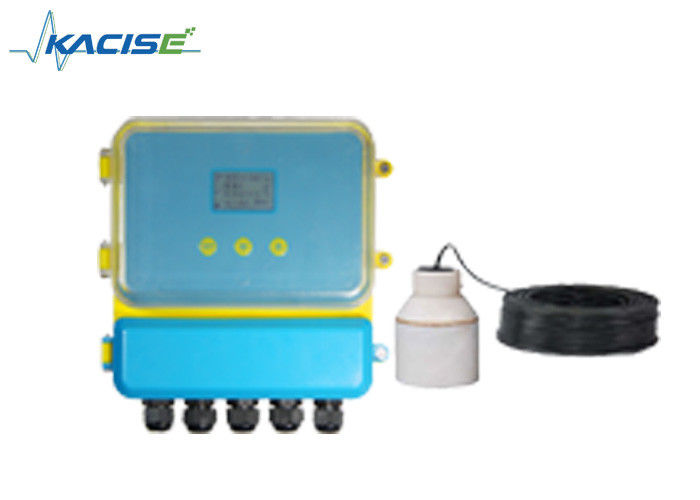

Детектор грязи ультразвуковой ровный, датчик высокой точности ультразвуковой для измерения уровня воды

RS485 Ультразвуковой измеритель уровня грязи 5-70M Инструмент интерфейса грязи

Структура продукта

Измерение твердости

Установка фланца

Метод установки такой же, как и при измерении жидкости, он может быть установлен на фланце, соединяющей соединенную трубку контейнера.Ось должна быть нацелена на выход контейнера или перпендикулярно поверхности носителя, зонд должен быть в состоянии выйти из подключенной трубки.

Ультразвуковой уровень разница измеритель, который имеет китайский и английский меню и простой

Обычно, после выполнения инструкции по установке, затем установки нескольких параметров, он начнет работать.

Простая операция:

1. Ключ: наши продукты могут быть отлажены через три клавиши на панели. Затем измеренное значение отображается светодиодом.

2После включения нашего продукта, нажмите клавишу SET на две секунды и войдите в меню первого уровня.

3. Значение высоты зонды (No.1) вводит в положение 01, 01, 01, можно найти в таблице структуры в меню.(высота зонда - это расстояние от поверхности запуска зонда до дна).

4. Значение высоты зонда ((No.2) вводит в “ссылка нуль 2”. “ссылка нуль 2"положение можно найти на структуре фото меню.

5Установка 4mA соответствует значению разницы и 20mA соответствует значению разницы.

4mA соответствует значению разницы: выход 4mA, когда значение разницы равно

Установка значения.

20mA соответствует значению разницы: выход 20mA, когда значение разницы равно

Установка значения.

Поскольку соответствующее значение разницы и "20mA соответствующее значение разницы, пожалуйста,

Проверьте структуру меню.

Оne. А.ppЛиcа)ТИon

Ультразвуковой уровень разница измеритель (материал, жидкость), используется для измерения высоты различий уровня или уровня материала в двух различных контейнеров.

ТрЕе. WиЯn

Электрическая проводка ультразвукового измеряющего разницу уровня

Терминал ультразвукового измерения разницы уровня

Инструкция по проводке

Заземление: Первый наземный терминал прибора должен быть фактически заземлен.

Наземный терминал с другими устройствами.

Синий: Temp n + температурный датчик +

Черный: GND земляная проволока

Одноразовые зонды: n=1, двойные зонды, n=1,2 Ток: ∆ток+ ∆подключение mA n+;

∆поток- ∆соединение mA n-/GND

Одноразовые зонды: n=1, двойные зонды, n=1,2 Relay:RLlnA и RLnB показаны открытыми;

RLnA и RLnC шоу закрыто.2,3,4

Мощность: мощность переменного тока подключить L, N мощность DC: 24V + подключить 24VDC +,

GND подключается 24VDC-

Примечание:

1 Задержка 1 используется для сигнализации зонда 1, задержка 2 используется для сигнализации зонда 2.

Задержка 3 и задержка 4 используются для различной сигнализации.

2 ★ Выход mA1+ и mA- - это разница тока.

Выход mA2+ и mA- по умолчанию - это ток зонда 2 или выберите ток зонда 1.( выберите из режима работы 9 выход mA 2)

★ В качестве режима работы двойного уровня материала выход mA 1+ и mA- является током зонда 1. Выход mA2+ и mA- является током зонда 2.

Гарантийный квитанционный лист ультразвукового уровня измерения и ультразвукового разница уровня измерения

Инструкции по гарантийной карточке ультразвукового уровня

1Гарантийная политика:

1. Пожалуйста, покажите гарантийную карту, когда пользователю нужно обслуживание. В течение гарантийного периода, неисправность, вызванная нормальным использованием, может пользоваться бесплатным обслуживанием в соответствии с гарантийной картой.

2Гарантийный период: Гарантийный период продукта начинается с даты принятия в течение 12 месяцев.

Следующая ситуация без бесплатной гарантии:

1Продукт или другие компоненты после истечения гарантийного срока.

2Из-за использования среды не может отвечать требованиям продукта, в результате аппаратное обеспечение не работает.

3. Из-за плохой энергетической среды или посторонних объектов в устройства, в результате, привести к отказу или повреждению.

4. Из-за несоблюдения их в соответствии с руководством по эксплуатации и соображения, в результате, привести к отказу.

5. Из-за форс-мажорных факторов, таких как молнии, воды, пожара и других природных факторов, в результате, привести к отказу.

6Из-за несанкционированного ремонта, несанкционированных модификаций, злоупотреблений, в результате, приводит к отказу.

Примечания к ограничениям:

1Пожалуйста, храните эти инструкции, гарантийную карту, если потеряете без оплаты.

Право на толкование данной гарантийной карты принадлежит нашей компании, мы имеем право изменять содержание этой карты без предварительного уведомления.
