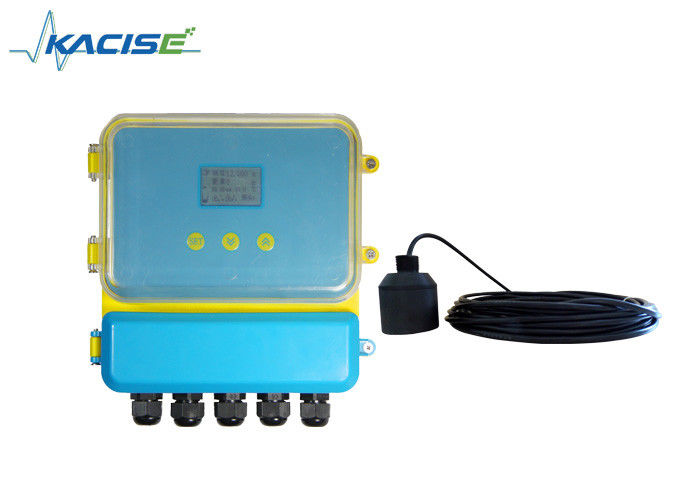

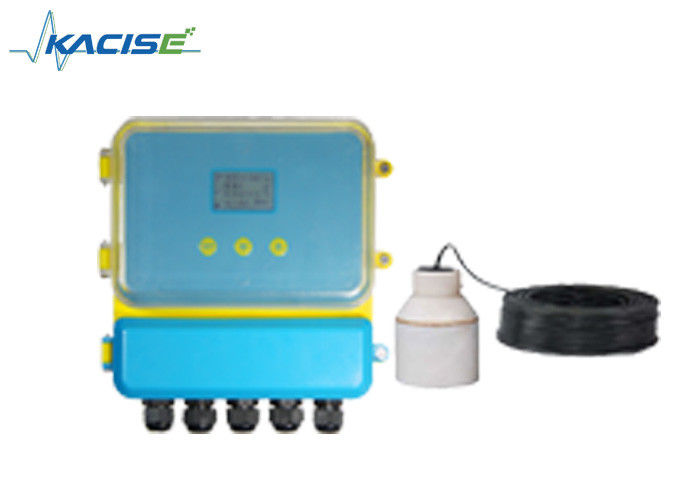

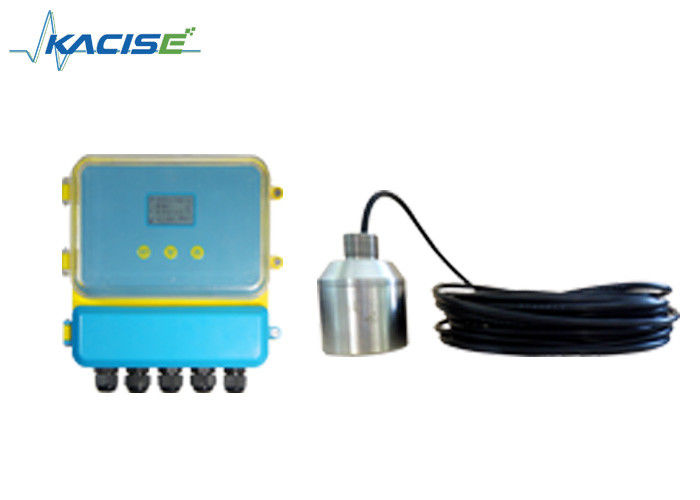

RS485 Ультразвуковой измеритель уровня грязи 5-70M Инструмент интерфейса грязи
Описание продукта
Ультразвуковой балкомер, также известный как ультразвуковой балковый интерфейс инструмент, предназначен для долгосрочной надежной работы в промышленной и муниципальной области.
Анализируя ультразвуковые выбросы и эхо водостойких твердых веществ, он может рассчитать высоту ила.
Ультразвуковой балкомер подходит для измерения поперечного сечения рек, озер, водоемов, водных путей, портов, глубоководных водоемов,измерение и навигация подводной топографии и обнаружение подводной топографии, и т.д.
Он может работать непрерывно в течение 24 часов, и реализовать передачу данных в реальном времени.
Параметры
| Функция |
Тип разделения |
| Диапазон |
5м, 10м, 15м, 20м, 30м, 40м, 50м, 60м, 70м |
| Точность |
1% - 3% |
| Резолюция |
1 мм или 0,1% (что больше) |
| Дисплей |
Английский светодиодный дисплей |
| Аналоговый выход |
Четыре провода 4~20mA/510Ω нагрузки |
| Цифровой выход |
RS485, RS232 (необязательно) |
| Выход реле |
4 направления AC 250V/ 5A или DC 30V/ 5A (необязательно) |
| Силовое питание |
По умолчанию: 24VDC, необязательно: 220V AC+15% 50Hz |
| Температура среды |
Светодиод: -20°+60°C, зонд: -20°+80°C |
| Степень защиты |
Светодиод: IP65, Зонд: IP68 |
| Пробный кабель |
10 метров |
| Установка |
Нить или фланц |
Установка
Измерение твердости
Установка фланца
Метод установки такой же, как и при измерении жидкости, он может быть установлен на фланце, соединяющей соединенную трубку контейнера.Ось должна быть нацелена на выход контейнера или перпендикулярно поверхности носителя, зонд должен быть в состоянии выйти из подключенной трубки.
Инструкции по эксплуатации Ультразвукового измеряющего разницу уровнянет
Ультразвуковой уровень разница измеритель, который имеет китайский и английский меню и простой
Обычно, после выполнения инструкции по установке, затем установки нескольких параметров, он начнет работать.
Простая операция:
1. Ключ: наши продукты могут быть отлажены с помощью трех клавиш на панели. Затем измеренное значение отображается светодиодом.
2После включения нашего продукта, нажмите клавишу SET на две секунды и войдите в меню первого уровня.
3. Значение высоты зонды ((No.1) вводит в положение 01, 01, 01, можно найти в таблице структуры в меню.(высота зонда - это расстояние от поверхности запуска зонда до дна).
4. Значение высоты зонда ((No.2) вводит в ссылка на нуль 2. ссылка на нуль 2"положение можно найти на структуре фото меню.
5Установка 4mA соответствует значению разницы и 20mA соответствует значению разницы.
- 4mA соответствует значению разницы: выход 4mA, когда значение разницы равноУстановка значения.
- 20mA соответствует значению разницы: выход 20mA, когда значение разницы равноУстановка значения.
- Поскольку соответствующее значение разницы и "20mA соответствующее значение разницы, пожалуйста,Проверьте структуру меню.
Оne. А.ppЛиcа)ТИon
Ультразвуковой уровень разница измеритель (материал, жидкость), используется для измерения высоты различий уровня или уровня материала в двух различных контейнеров.
ТрЕе. WиЯn
Электрическая проводка ультразвукового измеряющего разницу уровня
Терминал ультразвукового измерения разницы уровня
Инструкция по проводке
Заземление: первый наземный терминал прибора должен быть на самом деле заземлен. Не делите наземный терминал с другими устройствами.
- Красный: Trans_n преобразователь n
- Синий: Temp n + температурный датчик +
- Черный: GND земляная проволока
- Однопроводный зонд: n=1, двойные зонды, n=1,2 Текущий:?? текущий +?? подключение mA n+;
- Одиночный зонд: n=1, двойные зонды, n=1,2 Реле:RLlnA и RLnB показывают открытое; RLnA и RLnC показывают закрытое.2,3,4
- Мощность: мощность переменного тока подключить L, N мощность постоянного тока: 24V + подключить 24VDC+, GND подключить 24VDC-
Примечание:
1 Задержка 1 используется для сигнализации зонды 1, задержка 2 - для сигнализации зонды 2. Задержка 3 и задержка 4 используются для сигнализации различий.
②
★ Выход mA1+ и mA- - это разница тока.Выход mA2+ и mA- по умолчанию - это ток зонда 2 или выберите ток зонда 1.( выберите из режима работы 9 ------- 2 выход mA 2 )
★ В качестве режима работы двойного уровня материала выход mA 1+ и mA- является током зонда 1. Выход mA2+ и mA- является током зонда 2.
