Ультразвуковые доплеровские потокометры для рек и открытых каналов
Введение

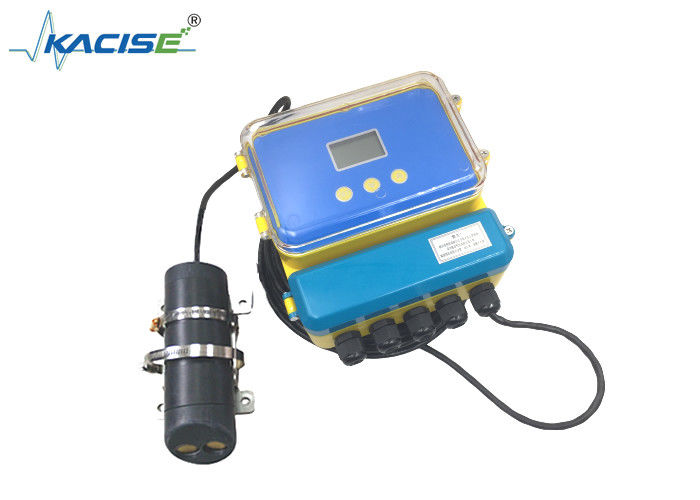

Протокомер серии KDF1000 - это продукт, который измеряет скорость и поток воды в естественных водах, каналах или трубопроводах.
Протокомер делится на две части: датчик и хост, которые соединены кабелем.
Он может измерять скорость и поток воды в каналах и реках, а уровень воды более чем на 20 см выше верхней части датчика.
Он может измерять скорость и поток воды в трубах и канализациях. уровень воды должен быть более чем на 20 см выше верхней части датчика, а внутренний диаметр трубы должен быть ≥ 500 мм.
Принцип
Когда датчик обращен в направлении потока воды, то есть при условии измерения обратного потока:
1Когда вода неподвижна, принимаемая частота такая же, как и передаваемая.
2Чем быстрее скорость потока, тем быстрее частота, получаемая приемным датчиком, которая будет выше, чем частота передачи.
3Чем медленнее скорость потока, тем медленнее частота, получаемая приемным датчиком, но она будет выше частоты передачи.
Когда датчик измеряет по направлению потока воды:
1Когда вода неподвижна, принимаемая частота такая же, как и передаваемая.
2Чем быстрее скорость потока, тем быстрее частота, получаемая приемным датчиком, но она будет ниже частоты передачи.
3Чем медленнее скорость потока, тем медленнее частота, получаемая приемным датчиком, но она будет ниже частоты передачи.
Из вышеперечисленного можно вычислить скорость и направление потока воды.
При установке и использовании датчик должен быть прямо направлен в направлении потока воды.
Параметры
| Структура |
разделённый тип; |
| Типы измерений |
скорость, поток, глубина воды, температура воды |
| Уровень защиты |
IP68 |
| Цель |
онлайн-измерение |
| Диапазон измерения скорости |
стандартная конфигурация - 0,03 м/с 5,00 м/с (глубина воды выше датчика: 20 см); другие диапазоны скорости потока могут быть настроены. |
| Разрешение измерения скорости потока |
1 мм/с; |
| Точность измерения скорости потока |
±2 ‰ 4% измеренной скорости потока; |
| Измерение глубины воды |
0.02m ∙ 10.00m; |
| Резолюция |
2 мм |
| Точность |
± 0,5%; |
| Температурный диапазон |
0°60°С; |
| Резолюция |
0.1oC; |
| Диапазон скорости потока |
10 литров/сек 99999999 кубических метров/час |
| Силовое питание |
батарейный, 12 ВДЦ; |
| Выходной сигнал (на аккумуляторе) |
RS485; |
| Содержание выходного сигнала RS485 |
скорость потока, мгновенный поток, совокупный поток, уровень воды, температура |
| Выходной сигнал (внешний источник питания) |
4-20mA; |
| Содержание выходного сигнала 4-20ma |
мгновенный поток |
| Функция беспроводной передачи |
Необходимо, чтобы клиент имел сервер с фиксированным IP-адресом или арендованный облачный сервер. |
| Длина кабеля между датчиком и передатчиком |
10 метров; |
| Типы испытуемых водных путей |
трубы, каналы, естественные ручьи, реки; |
| Требования к pH жидкости |
Значение pH между 6-8, не коррозионное для датчика. |
| Требование температуры жидкости |
0°50°C |
| Требование к давлению жидкости |
1 стандартное атмосферное давление в естественной среде |
| Электрическое питание для потокомера |
1114ВДС, ток 250 мА. |
| Постоянное потребление рабочей силы |
14 В × 250 Ма = 14 В × 0,25 А = 3,50 Вт. |
Применение
