| Место происхождения: | Китай (материк) |
| Фирменное наименование: | Kacise |
| Сертификация: | certificate of explosion-proof, |
| Номер модели: | КУС550 |
| Количество мин заказа: | 0-100 |
|---|---|
| Упаковывая детали: | каждый блок имеет индивидуальную коробку и все коробки упакованы в стандартных пакетах или клиенты с |
| Время доставки: | 5-8 дней работы |
| Условия оплаты: | T / T, Western Union, MoneyGram |
| Поставка способности: | 1000 штук в неделю |

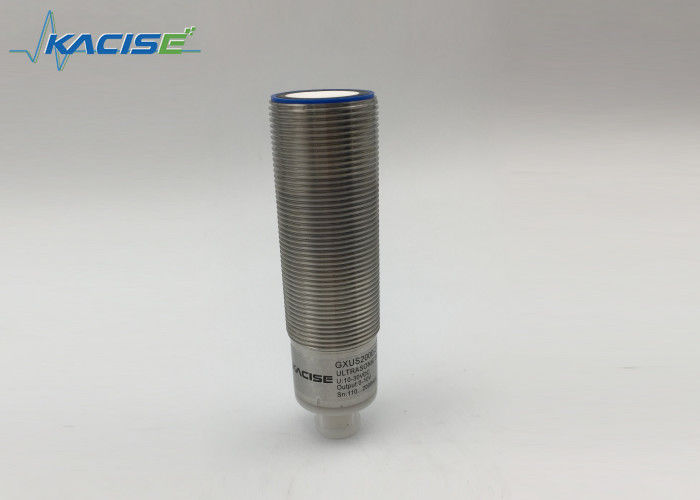

| Продукт: | Ультразвуковой датчик расстояния | Ряд обнаружения: | 200mm~3000mm |
|---|---|---|---|
| Частота датчика: | 125Хз | Рабочий потенциал: | 24ВДК |
| Напряжение тока деятельности предела: | 13VDC~30VDC | Ранг ИП: | ИП67 |
| Высокий свет: | Ультразвуковой ровный передатчик,ультразвуковой жидкостный ровный датчик |
||
| M18 | |
| Воспринимать ряд | 100… 1000 mm |
| Ряд регулировки | 100….1000mm |
| Неиспользованная область | 0… 100 mm |
| Стандартная плита цели | 100 mm x 100 mm |
| Частота датчика | approx.220 КГц |
| Задержка ответа | госпожа приблизительно 10 |
| M30-type1 | |
| Воспринимать ряд | 200… 2000 mm |
| Ряд регулировки | 200….2000mm |
| Неиспользованная область | 0… 200 mm |
| Стандартная плита цели | 100 mm x 100 mm |
| Частота датчика | approx.150 КГц |
| Задержка ответа | госпожа приблизительно 10 |
| M30-type2 | |
| Воспринимать ряд | 200… 3000 mm |
| Ряд регулировки | 200….3000mm |
| Неиспользованная область | 0… 150 mm |
| Стандартная плита цели | 100 mm x 100 mm |
| Частота датчика | approx.70 КГц |
| Задержка ответа | госпожа приблизительно 20 |
| M30-type3 | |
| Воспринимать ряд | 400… 6000 mm |
| Ряд регулировки | 400….6000mm |
| Неиспользованная область | 0… 300 mm |
| Стандартная плита цели | 100 mm x 100 mm |
| Частота датчика | approx.50 КГц |
| Задержка ответа | госпожа приблизительно 40 |
Индикаторы/работая середины
| Синь СИД |
Проблескивать: программа можно подействовать, это состояние Приведенное голубое блеснет около 5 мельчайшим после силы датчика дальше, показывает что датчик можно запрограммировать, и после этого синь привела perpetually повернет дальше. Показать состояние силы. |
| СИД желтое |
индикация переключая государства проблескивать: во время обнаруженного объекта функции программы |
| СИД красное |
Нормальная деятельность: свет дальше показывает обнаруженную ошибку. Программирование: проблескивать, отголосок потерял, это значит покрытый датчик или никакой объект в fromt датчика, |
Электротехнические условия
| Рабочий потенциал UB | 13… 30 v DC, пульсация 10% SS |
| Поставка настоящее I0 нулевой нагрузки | мамы ≤ 45 |
Входной сигнал
| Тип входного сигнала | 1 УЧИТЬ-В входном сигнале |
|
рабочий диапазон A1: 0V/GND… +1 v, рабочий диапазон A2: +6 v… +UB |
|
| входное комплексное сопротивление: > kΩ 4,7; УЧИТЬ-В ИМПе ульс программы: ≥ 1 s |
Выход
| Тип выхода |
1 выход E4 переключателя, NPN NO/NC, programmable выход E4 2 переключателей, PNP NO/NC, programmable 3 выход E4 аналога 0-10V programmable. 4 выход E4 аналога 4-20mA programmable 5 RS485 выход E4 programmable. |
| Расклассифицированный Ie рабочего тока | 200 мам, короткое замыкание/защищенная перегрузка |
| Начальная установка | Переключая пункт A1: пункт A2 150mm переключая: 1000mm |
| Падение напряжения тока | ≤ 2,5 v |
| Точность повторения | ≤ 1% |
| Переключая частота f | ≤ 13 Hz (подгонянного для высокочастотной версии) |
| Гистерезис h ряда | 5% из установленного работая расстояния |
| Влияние температуры | ±1.5% из максимально считываемого значения |
Внешние условия
| Температура окружающей среды | -25… 70℃ (248… 343K) |
| Температура хранения | -40… 85℃ (233… 358K) |
Механические спецификации
| Соединение | Соединитель V1 (M12×1), 4-pin |
| Степень защиты | IP67 |
| Материальное снабжение жилищем | латунный, никел-покрытый |
| Датчик |
эпоксидная смола/неубедительная стеклянная смесь сферы; полиуретан пены, крышка PBT |
Регулировать переключая пункты и аналогового выхода.
Тип датчик типа выхода переключателя и аналогового выхода можно запрограммировать по мере того как потребитель хочет.
8 типов функций выхода можно запрограммировать.
Все учат режиму следующим образом,
раздел 1 учит одному пункту со связанное учит в условии (высокопоставленное напряжение тока или GND). раздел 2 выбирает различный пункт расстояния (не этого же с step1) и различное учит в условии (не таком же с step1). Режим программы должен быть закончен во время сини привел проблескивающ, автоматически принимаемое значение будет эффективен если нет.
Ультразвуковой датчик отличает выходом переключателя с 2 teachable переключая пунктами. Эти установили путем придавать подачу напряжения - UB или + UB на УЧИТЬ-В входном сигнале. Подачу напряжения необходимо приложить к УЧИТЬ-В входном сигнале для по крайней мере 1 СИД S. показывает узнавал ли датчик цель во время УЧИТЬ-В процедуре. Переключая пункт A1 научен с - UB, A2 с +UB. 5 различных функций выхода могут быть набором.
1. Режим окна нормальн-открытый и функция выхода наклона режима вкладыша положительный.
2. Режим окна нормальн-закрытый и функция выхода наклона режима вкладыша отрицательная.
3. Одиночный переключая пункт, нормальн-открытая функция.
4. Одиночный переключая пункт, нормальн-закрытая функция.
5. Одиночный пункт переключателя с функцией зазора гистерезиса нормальн-открытой.
6. Одиночный пункт переключателя с функцией зазора гистерезиса нормальн-закрытой.
7. Обнаружение функции объекта присутсви-нормальной открытой.
8. Обнаружение функции объекта присутсви-закрытой открытой.
Переключая пункт, устанавливая расстояние только после силы дальше. Внутренние часы могут уверить нельзя изменить после 5 минут после силы дальше. Если хотеть изменять переключая пункт, то потребитель может только устанавливающ расстояние запроса после рестарта силы.
Для типа выхода RS485.
2 вида работая стиля,
Одно для автоматического измерения, датчик измерит расстояние или уровень повторно, и период измерения может быть набором uart. Результату измерения можно получить удаленный доступ к каждый раз.
Другой стиль сила - режим спасения когда датчик сон, до тех пор пока датчик не получит команду дознания с пре-кодом. Комуникационный протокол модус-RTU.
Например результат измерения может быть прочитан доступом регистр 0x101 протоколом Modbus.
Для больше информации пожалуйста свяжитесь мы для проводника программирования.
| Дисплеи СИД | |||
| Программируя время | Рабочее временя | ||
| Красное СИД | НА | -- | Accured ошибка |
| Работать хорошо | Работать хорошо | ||
| Внезапный |
Делать отголосок потерял программу, Для одиночных переключая пункта, программы, или обнаружения объекта. |
----- | |
| Желтое СИД | НА | ---- | Detacted объект |
| ------ | Потерянный отголосок | ||
| Внезапный |
Научите внутри для состояния готового, Это значит что датчик запер установленное расстояние для программы |
----- | |
| Голубое СИД | НА | Сила дальше | Сила дальше |
| Выключение | Выключение | ||
| Внезапный |
Индикация периода программы, Только синь привела вспышки режим программы можно сделать |
Программу можно снести дальше | |
