Место происхождения: | Китай |
Фирменное наименование: | Kacise |
Номер модели: | КЛД801 |
Количество мин заказа: | 1 |
---|---|
Цена: | Negotiable |
Упаковывая детали: | коробка |
Время доставки: | 5-8 рабочих дней |
Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, Вестерн Юнион, МонейГрам |
Поставка способности: | 100+ |
Применение: | жидкость, слабая коррозионная жидкость | Измеряя ряд: | 0-10m |
---|---|---|---|
Технологическое соединение: | резьба/фланец | Размер антенны: | 22-мм линзовая антенна |
Точность: | ± 2 мм | Ранг защиты: | IP67 |
Взрывозащищенный класс: | Exd IIC T6 ГБ | Частота: | 76–81 ГГц |
Электропитание: | двухпроводная/четырехпроводная/шестипроводная система (DC24V/AC220V) | Выходной сигнал: | 4~20 мА/HART/RS485 Modbus |
Высокий свет: | Удаленный отлаживайте датчик воды радиолокатора ровный,Жидкий ровный метр KLD801,Датчик воды радиолокатора потока ровный |

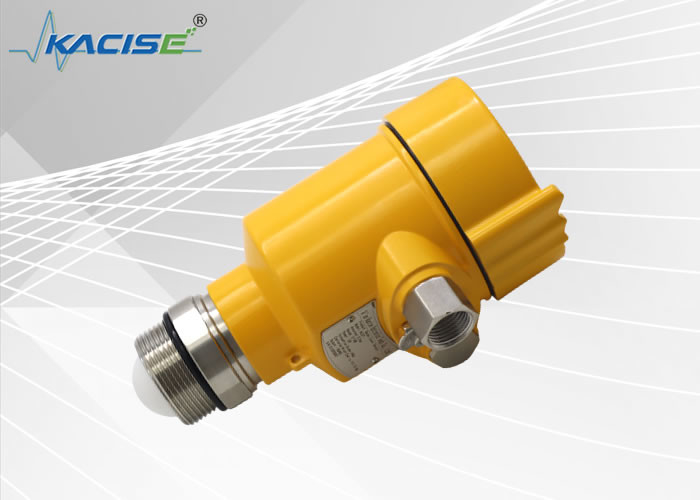

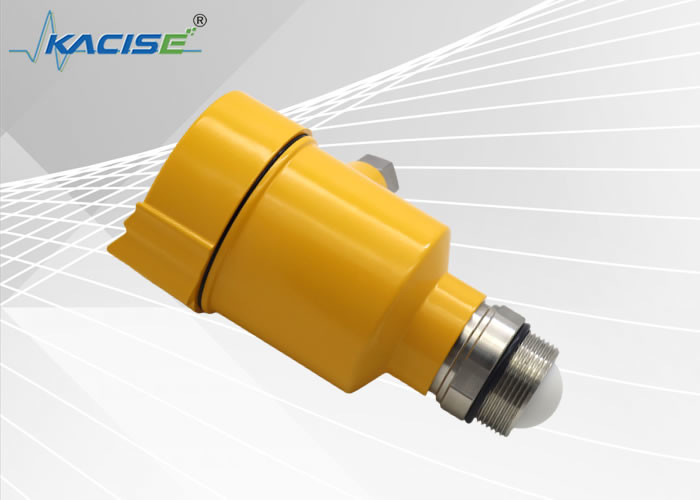

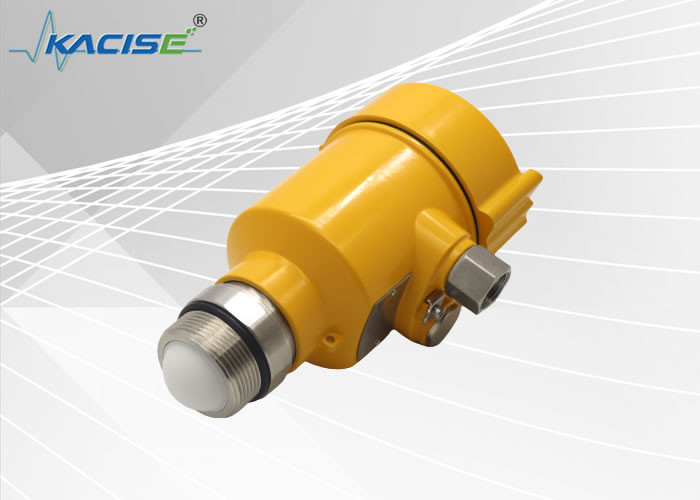

1. Обзор продукта
Продукты серии KLD80 модулируемые частотой продукты радиолокатора незатухающей волны (FMCW) работая на 76-81GHz, поддерживающ четырехпроводные и двухпроводные применения. Множественные модели, максимальная дальность продукта может достигнуть 120m, и слепая область может достигнуть 8cm. Из-за своих более высокой равочей частоты и более короткой длины волны, особенно соответствующее для полупроводниковых применений. Метод работы передавать и получать электромагнитные волны через объектив имеет уникальные преимущества в высокой пыли и жестких окружающих средах температуры (+200°C). Аппаратура обеспечивает фланец или продетую нитку отладку, которая делает установку удобным и легким.
Главные преимущества KLD80 метра радиолокатора серии FM ровного следующим образом:
Сообщение и отладка
Аппаратуру можно отлаживать через LDM в поле, и может также быть отлаживана на стороне ПК с опционным программным обеспечением главной ЭВМ. Связь между метр и ПК следующим образом:
связывать с:
1. USB к серийному кабелю RS485 (четырехпроводная система);
2. USB к кабелю TTL серийному (двухпроводной системе);
3. USB к Харт-модему (двухпроводной системе) для сообщения.
4. Через отладку Bluetooth мобильного телефона, приобъектная отладка более безопасна и более удобна.
5. 4G сеть, удаленная отладка через удаленный модуль.
введение 2.Product
Модель KLD801 Жидкость применения, слабая въедливая жидкость Измеряя ряд 0-10m Отростчатые поток/фланец соединения Антенна объектива размера 22mm антенны ± 2mm точности Ранг IP67 защиты Взрывозащищенная ранг Exd IIC T6 Gb Частота 76-81GHz Систем электропитания двухпроводных/четырехпроводных/6 провода (DC24V/AC220V) Выход 4~20mA/HART/RS485 Modbus сигнала Покажите/программируя программист с отладкой удаленной сети Bluetooth/5G |
спецификации 3.Technical
Частота передачи | 76GHz~81GHz |
Измеряя ряд | 0~120m (жидкость) |
Точность измерения | ±2mm |
Угол пучка | 3°/6° |
Ряд диэлектрический используемого постоянн | ≥2 |
Ряд электропитания |
DC24V/AC220V двухпрободная система system/4-wire system/6-wire |
Режим связи |
Автобус MODBUS ХАРТ |
Выход сигнала |
4~20mA+RS485 4~20mA |
Выход недостатка | 3.8mA, 4mA, 20mA, 21mA, владение |
Полевая операция/программирование |
128 кнопок матрицы точки display/4 × 64 можно оборудовать с хозяином устанавливать программное обеспечение |
Промышленные температура/влажность |
T0: - 40~85℃/≤95%RH; T1: - 40~200℃; T2: - 40~500℃; T3: - 40~1000℃ |
Материал раковины | Литой алюминий, нержавеющая сталь |
Тип антенны | Антенна объектива |
Отростчатое давление | -0.1~2.5MPa |
Вход кабеля | M20 * 1,5 или 1/2NPT |
Порекомендованный кабель | ² AWG18 или 0.75mm |
Степень защиты | IP67 |
Взрывозащищенная ранг | Exd IIC T6 Gb |
Метод установки | Поток или фланец |
Чистый вес/вес брутто | Случайная конфигурация |
Размер коробки упаковки | Случайная конфигурация |
Частота передачи | 76GHz~81GHz |
размеры 4.Structural
Схематическая диаграмма размера структуры соединения процесса резьбы трубы на комнатной температуре

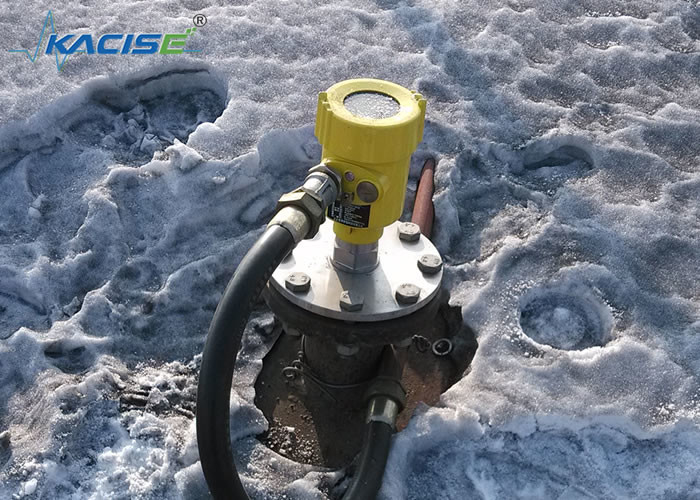

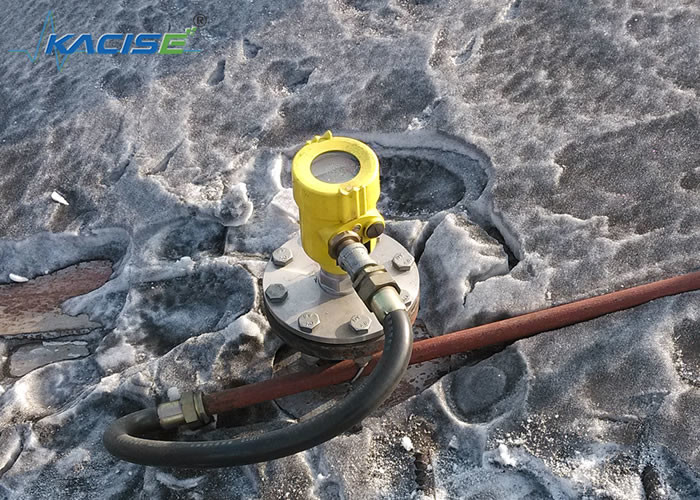

5. Установка
2 пункта для установки:
(1) выравнивает уровень материала цели для обеспечения что оно перпендикулярно к материальному ровному самолету;
(2) избегает ложных эх. См. следующие пункты для типичных условий труда.
●Обеспечьте что никакие мешая объекты, как лестницы и шаги, внутри ряд луча.
Диаграмма диаграммы 5 до 1 схематическая положения установки аппаратуры
●Установка аппаратуры обеспечит что луч антенны избегает входа питания, как показано в диаграмме 5-2.
Луч антенны диаграммы 5 до 2 избегая входа питания
●Аппаратура будет установлена по крайней мере 20cm далеко от стены сосуда, в противном случае правоподобно для произведения неправильных чтений, как показано в диаграмме 5-3.
Примечания: Жидкостная катышка установки измерения должна быть перпендикулярна к земле.
Диаграмма 5 до 3 установка по крайней мере 20cm далеко от стены сосуда
●Твердый контейнер конуса обеспечит что луч направлен на дно танка как можно больше, в противном случае результаты измерения на дне танка могут быть неточны, как показано в диаграмме 5-4.
Диаграмма 5 до 4 конический танк обеспечат что луч направлен на дно танка насколько возможно.
6. Монтажная схема продукта
6,1 монтажная схема продуктов одиночного электропитания приложения 24VDC камеры четырехпроводных
FIG. монтажная схема 6-1 четырехпроводных продуктов
В четырехпроводном применении системы, аналогового выхода 4-20mA 2 отдельных терминала за исключением терминала электропитания 24V. В то же время, четырехпроводная система также обеспечивает 485 выходных терминалов, которая удобна для соединения и отладки с ПК или местом требуя интерфейса 485.
6,2 монтажная схема продукта одиночного электропитания приложения 24VDC камеры двухпроводного
Монтажная схема Fig.6-1 двухпроводных продуктов
В двухпроводном применении системы, в дополнение к традиционному терминалу электропитания (выходу 4-20mA), аппаратура также имеет серийный конечный пункт связи, который удобен для того чтобы соединиться с настоящим оборудованием основного направления IOT или прозрачным оборудованием для передачи для дистанционного управления и отладки.
Таблица модельного выбора
метр радиолокатора 80GHz FM ровный
Модель | Модель KLD801 |
Лицензия |
Тип p стандартный (не взрывозащищенный) Я внутреннеприсуще безопасный (Exia IIC T6 Ga) Тип d жароустойчивый (Exd IIC T6 Gb) |
Отростчатое соединение |
Потоки ½ g 1 Фланец DN50/304 Фланец DN80/304 b Фланец DN100/304 c Фланец DN125/304 d Фланец DN150/304 e Изготовление на заказ y особенное |
Тип/материал антенны |
Антенна объектива p 22mm Изготовление на заказ y особенное |
Отростчатая температура |
V стандарт (- 40~120℃) Изготовление на заказ y особенное |
Электронный блок |
DC 2 (4-20) mA/24V двухпроводной 3 (4-20) mA/24V DC/HART двухпроводного DC 4 (4-20) mA/220V четырехпроводной DC 5 RS485/Modbus/24V четырехпроводной 6 (4-20) выход провода DC 6 mA/RS485 /24V двойной |
Приложение/степень защиты |
L полость Aluminium/IP67 одиночная Полость двойника b Aluminium/IP67 Полость нержавеющей стали 304/IP68 j одиночная |
Входящая линия кабеля |
M M20*1.5 ½ NPT N |
