Место происхождения: | Китай |
Фирменное наименование: | Kacise |
Номер модели: | GXB20 |
Количество мин заказа: | 1 |
---|---|
Цена: | Negotiable |
Упаковывая детали: | коробка |
Время доставки: | 5-8 рабочих дней |
Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, Вестерн Юнион, МонейГрам |
Поставка способности: | 100+ |
Длина: | 268mm | Ширина: | 102/112/121/135/152/165/178mm |
---|---|---|---|
Высокий: | 89/99/102/109/119/127/135mm | Монтажные отверстия: | М10 |
Резонансная частота: | 5-10 Гц | Расстояние между внешним монтажным отверстием/L1 (мм): | 192/191.1 |
Расстояние между внутренними монтажными отверстиями/L2 (мм): | 82/81.9 | Максимальная вертикальная деформация (мм): | 31.8/38/41/49/58/67/73 |
Вертикальная статическая нагрузка (кг): | 645/547/507/420/351/318/280 | Вертикальная статическая жесткость (кг/мм): | 167/125/110/82/61/51/42 |
Вертикальная динамическая жесткость (кг/мм): | 84/60/50/35/25/19/16 | максимальная деформация 45° (мм): | 45/54/59/71/83/94/101 |
Статическая нагрузка 45° (кг): | 453/398/358/298/249/224/197 | 45°Статическая жесткость (кг/мм): | 95/74/62/46/35/28/23 |
динамическая жесткость под углом 45° (кг/мм): | 41/30/25/17.7/12/10/8 | Максимальная деформация боковой подвески (мм): | 34/40/43/52/61/69/76 |
Боковая статическая нагрузка (кг): | 351/302/262/213/151/122/98 | Статическая жесткость бокового подвеса (кг/мм): | 52/37/30.8/21.5/15.2/12.3/9.8 |
Жесткость боковой подвески (кг/мм): | 48/33/28/19/13.2/10/7.2 | Материал: | СС304 |
Вес (KG): | 3/3.2/3.4/3.7/4/4.3/4.6 | Поддерживать ли настройку продукта: | Да |
Высокий свет: | Коррозионностойкий противовибрационный демпфер веревочки провода,Низкий амортизатор веревочки провода резонирующей частоты,Противовибрационный демпфер веревочки провода M10 |
Характер продукции

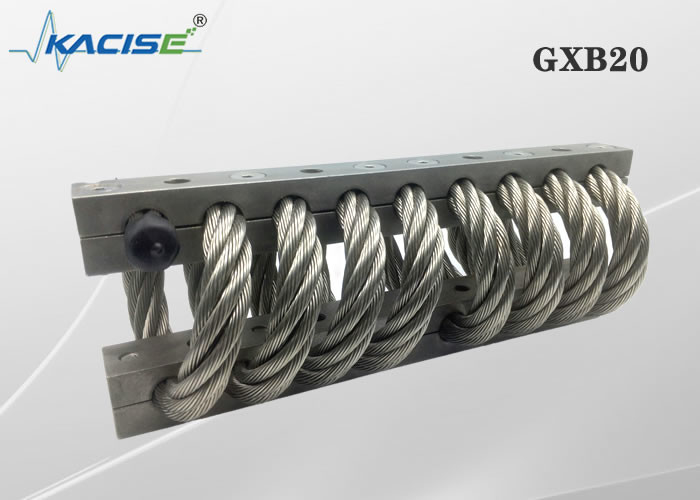

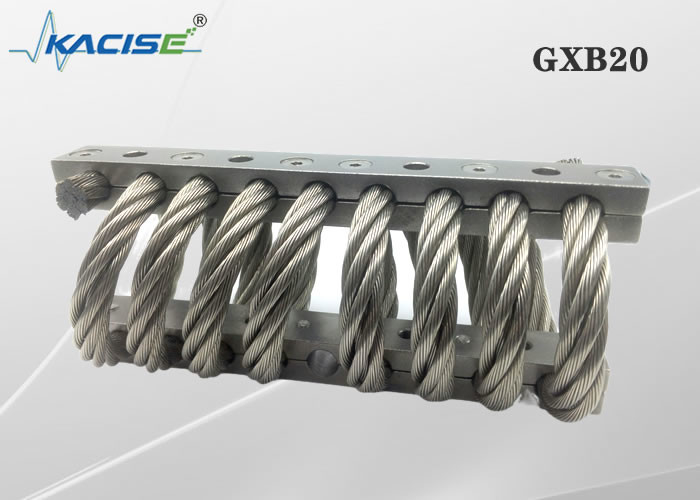

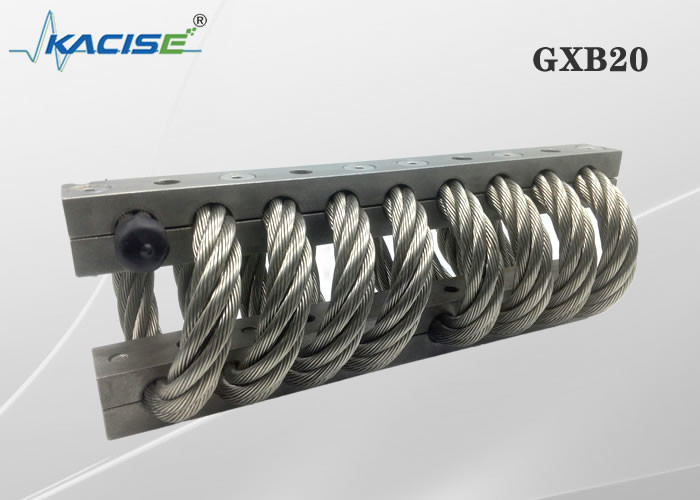

Противовибрационный демпфер веревочки провода прибор вибрации и удара поглощая который высчитан и конструирован со скелетом стали или нержавеющей стали углерода и стандартным кабелем нержавеющей стали согласно некоторому модулю пластичности. Он может эффектно поглотить энергию вибрации и удара, защитить оборудование и уменьшить шум. Цель обеспечивать высокие жизнь оборудования и надежность системы. Противовибрационный демпфер веревочки провода произведенный нашей компанией может эффектно поглотить вибрацию, плотно сжать и уменьшить шум. Материал и процесс поверхностного покрытия, метод контроля качества, и уникальные свойства сами продукта обеспечить что продукт имеет превосходное представление в ультравысокой и низкой температуре, окружающей среде химической коррозии, сильной оксидации и сильной окружающей среде окружающей среды свойства уменьшения, пылевоздушных и высоких трением, надежном и стабилизированном.
Противовибрационные демпферы веревочки провода нашей компании широко использованы в коммерчески транспорте, навигации и авиации, химической автоматизации, конструкции обороны страны и других полях.
Материалы и законченный - продукты
Мы используем нержавеющую сталь международного стандарта 304 для стального провода и кабеля. 3 общих стальных материала для переклейки, нержавеющей стали 304 и алюминиевого сплава 6061-T6. Поверхность всех туторов была обработана для обеспечения что она соотвествует уместной индустрии и национальных военных стандартов.
Веревочку стального провода можно сделать гальванизированного горяч-погружения или нейлон-покрыла поверхность, которая может эффектно увеличить представление продукта в жестких окружающих средах.
Диаграмма размера продукта
Номер продукта | Максимум (mm) | Ширина (mm) | Вес продукта (kg) | Метод установки | Размер отверстия (mm) | Размер потока (mm) | Конусность Counterbore | |
JGX-159-8-X-6450-A-S | 89 | ± 3,30 | 102 | 3 | C, D | Ø11.0 + 0,13 до 0,38 | M10X1.5 | 90° |
JGX-159-8-X-5471-A-S | 99 | 112 | 3,2 | , B, C, D, E, S | ||||
JGX-159-8-X-5071-A-S | 102 | 121 | 3,4 | |||||
JGX-159-8-X-4204-A-S | 109 | 135 | 3,7 | |||||
JGX-159-8-X-3514-A-S | 119 | 152 | 4 | |||||
JGX-159-8-X-3108-A-S | 127 | 165 | 4,31 | |||||
JGX-159-8-X-2802-A-S | 135 | 178 | 4,63 |
Лист проверок данных пригонки прессы направления Pz
Номер кривой | Номер продукта | Неподвижная нагрузка (n) | Максимальная деформация (mm) | Жесткость Kv kN/m вибрации | Жесткость Ks kN/m удара |
1 | JGX-159-8-X-6450-A-S | 6450 | 31,8 | 1676 | 849 |
2 | JGX-159-8-X-5471-A-S | 5471 | 38,1 | 259 | 609 |
3 | JGX-159-8-X-5071-A-S | 5071 | 41,9 | 1105 | 504 |
4 | JGX-159-8-X-4204-A-S | 4204 | 49,5 | 821 | 356 |
5 | JGX-159-8-X-3514-A-S | 3514 | 58,4 | 616 | 252 |
6 | JGX-159-8-X-3108-A-S | 3108 | 67,3 | 511 | 196 |
7 | JGX-159-8-X-2802-A-S | 2802 | 73,7 | 427 | 159 |
45° склонило лист проверок данных нагрузки прессы приспосабливая
Номер кривой | Номер продукта | Неподвижная нагрузка (n) | Максимальная деформация (mm) | Жесткость Kv kN/m вибрации | Жесткость Ks kN/m удара |
1 | JGX-159-8-X-6450-A-S | 4537 | 45,7 | 951 | 419 |
2 | JGX-159-8-X-5471-A-S | 3981 | 54,6 | 741 | 305 |
3 | JGX-159-8-X-5071-A-S | 3581 | 59,7 | 627 | 250 |
4 | JGX-159-8-X-4204-A-S | 2980 | 71,1 | 468 | 177 |
5 | JGX-159-8-X-3514-A-S | 2491 | 83,8 | 350 | 124 |
6 | JGX-159-8-X-3108-A-S | 2246 | 94 | 285 | 98 |
7 | JGX-159-8-X-2802-A-S | 1979 | 101,6 | 238 | 81 |
Лист проверок данных нагрузки от катящегося груза ножниц
Номер кривой | Номер продукта | Неподвижная нагрузка (n) | Максимальная деформация (mm) | Жесткость Kv kN/m вибрации | Жесткость Ks kN/m удара |
1 | JGX-159-8-X-6450-A-S | 3514 | 34,3 | 524 | 524 |
2 | JGX-159-8-X-5471-A-S | 3025 | 40,6 | 375 | 375 |
3 | JGX-159-8-X-5071-A-S | 2624 | 43,2 | 308 | 308 |
4 | JGX-159-8-X-4204-A-S | 2135 | 52,1 | 215 | 215 |
5 | JGX-159-8-X-3514-A-S | 1512 | 61 | 152 | 152 |
6 | JGX-159-8-X-3108-A-S | 1223 | 69,9 | 123 | 123 |
7 | JGX-159-8-X-2802-A-S | 979 | 76,2 | 98 | 98 |
Противовибрационные демпферы веревочки провода имеют следующие преимущества:
1: С нелинейной жесткостью
2: Всесторонняя амортизация
3: Резонирующая частота низка, и низкочастотное влияние амортизации хорошо
4: Коррозионная устойчивость, повсюду сопротивление температуры, может продолжать работать в жестких окружающих средах
5: Легкая установка, не требующий ухода, длинный срок службы
Диаграмма размера продукта
Проводник для установки амортизатора веревочки провода
1. Перед установкой, пожалуйста осторожно проверить соответствует ли устанавливая отверстие устанавливая отверстию противовибрационного демпфера, как ли поток это же, etc.
2, отверстие установки чисто, там никакой заусенец, ржавчина, повреждение и другие дефекты.
3. В виду того что противовибрационный демпфер эластичный компонент, для этого нужен немного передвижной космос при работе. Перед установкой, пожалуйста осторожно проверить ли любое оборудование влияя на установку в часть установки и ли передвижной космос противовибрационного демпфера достаточно. Пожалуйста проверите ли противовибрационный демпфер в хорошем состоянии и не имеет никакие дефекты перед установкой.
4. Подготовьте соответствующие отвертку и лом.
5, сперва установить амортизатор к тяжелому оборудованию или фиксированному оборудованию, винтам установки не нужно затянуть, так, что амортизатор сможет быть немножко активен.
6. Установите соединяясь прибор с другой стороны противовибрационного демпфера. Если устанавливая отверстие немножко разрегулировано, то вы можете двинуть противовибрационный демпфер или использовать лом для того чтобы выровнять устанавливая отверстие противовибрационного демпфера с устанавливая отверстием оборудования, и после этого привинтить фиксируя винт.
7. После фиксировать положение прибора, затяните все фиксируя винты.
Применение
