| Место происхождения: | Китай |
| Фирменное наименование: | Kacise |
| Номер модели: | GXB28-900 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | коробка |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам |
| Поставка способности: | 100+ |
| Длина: | 370мм | Ширина: | 235мм |
|---|---|---|---|
| Высокая: | 216мм | Монтажные отверстия: | М12 |
| Резонансная частота: | 5-10 Гц | Расстояние между внешним монтажным отверстием/L1 (мм): | 268/266,7 |
| Расстояние между внутренними монтажными отверстиями/L2 (мм): | 114/114,3 | Максимальная вертикальная деформация (мм): | 125,7 |
| Вертикальная статическая нагрузка (кг): | 543 | Вертикальная статическая жесткость (кг/мм): | 58,5 |
| Вертикальная динамическая жесткость (кг/мм): | 18 | максимальная деформация 45° (мм): | 177 |
| Статическая нагрузка 45° (кг): | 325 | 45°Статическая жесткость (кг/мм): | 32 |
| динамическая жесткость под углом 45° (кг/мм): | 8,9 | Максимальная деформация боковой подвески (мм): | 132 |
| Боковая статическая нагрузка (кг): | 111 | Статическая жесткость бокового подвеса (кг/мм): | 11.2 |
| Жесткость боковой подвески (кг/мм): | 8.2 | Материал: | СС304 |
| Вес (кг): | 12,7 | Поддерживать ли настройку продукта: | Да |

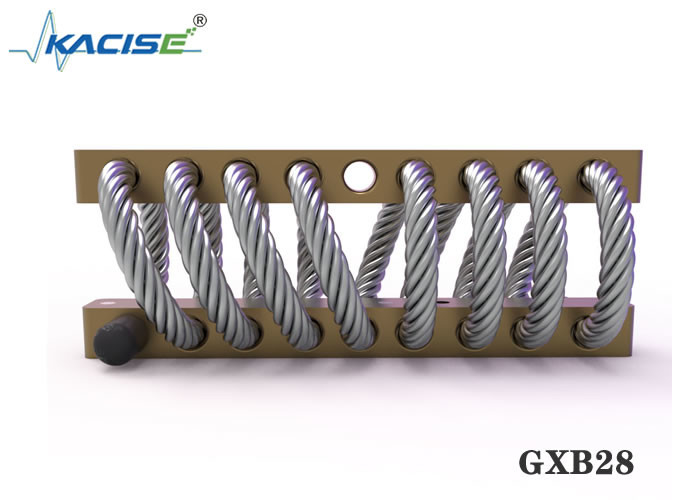

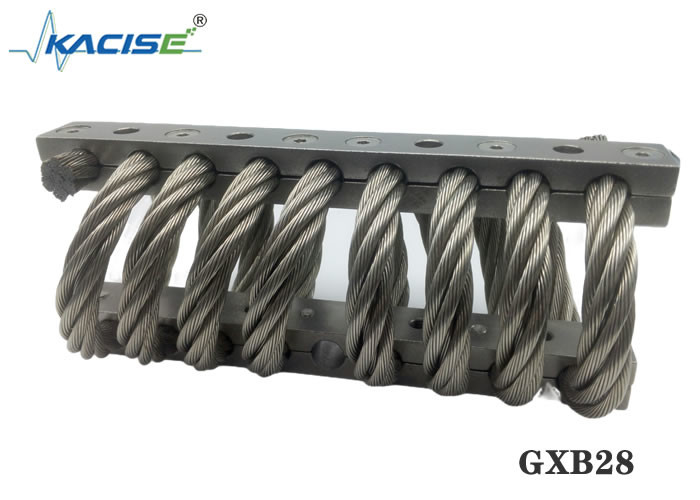

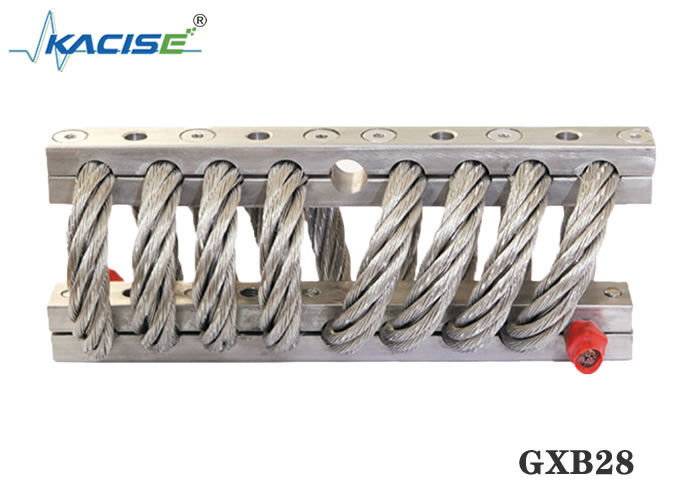

Описание продукта
Спиральные тросовые изоляторы доступны в широком диапазоне размеров, чтобы их можно было прикрепить практически к любому оборудованию или корпусу независимо от веса.
Компактная, низкопрофильная конструкция и способность гасить большие ударные нагрузки с минимальным отклонением позволяют использовать его в условиях ограниченного пространства.
Трехплоскостная изоляция по всем осям означает, что оборудование может свободно перемещаться в любом направлении — вертикально, горизонтально и поперечно.
Индивидуальная обмотка, количество петель и монтажные особенности доступны для удовлетворения конкретных требований.
Доступны специальные материалы кабеля (оцинкованная сталь и другие сплавы нержавеющей стали), специальные материалы стержней (нержавеющая сталь, титановое покрытие) и специальные монтажные конфигурации (вставки, типы резьбы, отверстия с зазором), и это лишь некоторые из них.
Таблица размеров продукта
| Номер продукта | Высокий (мм) | Ширина (мм) | Вес продукта (кг) | Способ установки | Размер отверстия (мм) | Размер резьбы (мм) | Конус цековки | |
| JGX-286-8-X-16860-AS | 216 | ± 6,35 | 235 | 12,7 |
А, Б, В, Г, Е, С |
Ø13,5 + 0,13- 0,38 | М12Х1,75 | 90° |
Лист данных испытаний на прессовую посадку
| Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
| 1 | JGX-286-8-X-16860-AS | 5430 | 125,7 | 585 | 180 |
Лист данных испытаний пресс-фитингов с наклоном под углом 45°
| Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
| 1 | JGX-286-8-X-16860-AS | 3250 | 177,8 | 327 | 89 |
Лист данных испытаний на сдвиг при качении
| Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
| 1 | JGX-286-8-X-16860-AS | 1110 | 132,1 | 112 | 112 |
Тросовые виброизоляторы обладают следующими преимуществами:
Схема структуры продукта
Руководство по установке тросового изолятора
1. Перед установкой внимательно проверьте, соответствует ли монтажное отверстие монтажному отверстию виброизолятора, например, совпадает ли резьба и т. д.
2, установочное отверстие чистое, нет заусенцев, ржавчины, повреждений и других дефектов.
3. Поскольку виброизолятор является эластичным компонентом, при работе ему требуется небольшое подвижное пространство.Перед установкой внимательно проверьте, нет ли в установочной части какого-либо оборудования, влияющего на установку, и достаточно ли подвижного пространства виброизолятора.Перед установкой проверьте, находится ли виброизолятор в хорошем состоянии и не имеет дефектов.
4. Подготовьте подходящую отвертку и лом.
5, сначала установите изолятор на тяжелое оборудование или стационарное оборудование, установочные винты не нужно затягивать, чтобы изолятор мог быть слегка активным.
6. Установите соединительное устройство с другой стороны виброизолятора.Если монтажное отверстие немного смещено, можно переместить виброизолятор или с помощью лома выровнять монтажное отверстие виброизолятора с монтажным отверстием оборудования, а затем закрутить фиксирующий винт.
7. После фиксации положения устройства затяните все крепежные винты.
