| Место происхождения: | Китай |
| Фирменное наименование: | Kacise |
| Номер модели: | GXB50-200 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | коробка |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам |
| Поставка способности: | 100+ |
| Длина: | 521мм | Ширина: | 210мм |
|---|---|---|---|
| Высокая: | 178мм | Монтажные отверстия: | М18 |
| Резонансная частота: | 5-10 Гц | Расстояние между внешним монтажным отверстием/L1 (мм): | 378/377,8 |
| Расстояние между внутренними монтажными отверстиями/L2 (мм): | 162/161,9 | Максимальная вертикальная деформация (мм): | 67,3 |
| Вертикальная статическая нагрузка (кг): | 2162 | Вертикальная статическая жесткость (кг/мм): | 346 |
| Вертикальная динамическая жесткость (кг/мм): | 133,8 | максимальная деформация 45° (мм): | 96,5 |
| Статическая нагрузка 45° (кг): | 1530 | 45°Статическая жесткость (кг/мм): | 196,8 |
| динамическая жесткость под углом 45° (кг/мм): | 66,4 | Максимальная деформация боковой подвески (мм): | 71,1 |
| Боковая статическая нагрузка (кг): | 832 | Статическая жесткость бокового подвеса (кг/мм): | 83,9 |
| Жесткость боковой подвески (кг/мм): | 73,8 | Материал: | СС304 |
| Вес (кг): | 24 | Поддерживать ли настройку продукта: | Да |
Описание продукта

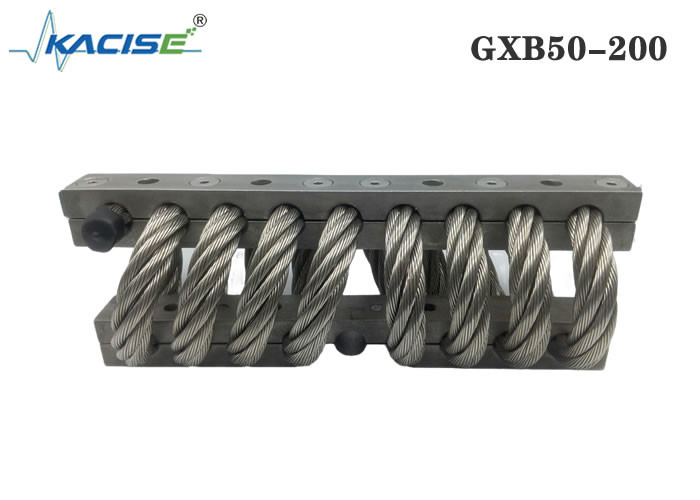

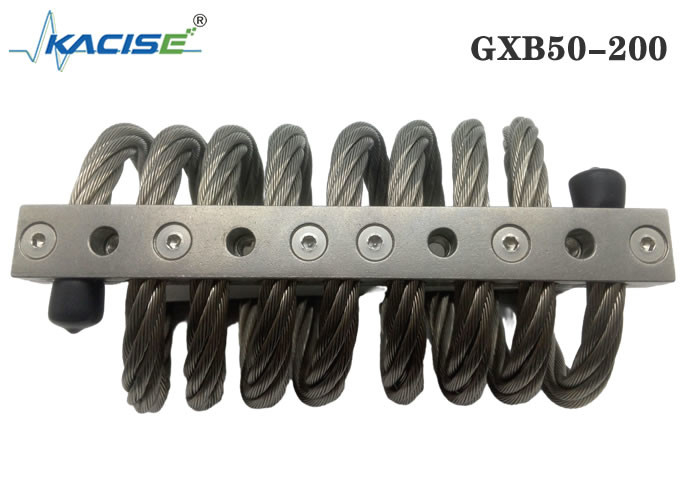

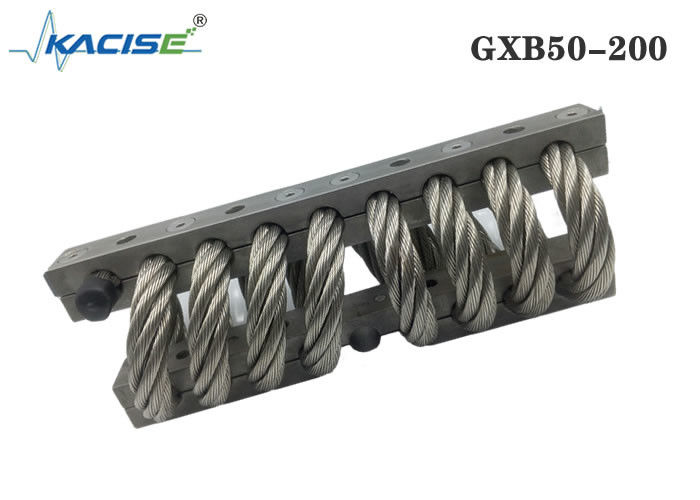

Тросовые изоляторы состоят из спиральных стальных тросов, продетых через высокопрочные удерживающие стержни.Эти кабельные изоляторы обеспечивают превосходную защиту от ударов и вибрации для чувствительного оборудования и продуктов.Благодаря прочной конструкции, коррозионной стойкости и стойкости к высоким температурам эти изоляционные решения идеально подходят для многих применений в широком диапазоне отраслей промышленности.
Таблица размеров продукта
| Номер продукта | Высокий (мм) | Ширина (мм) | Вес продукта (кг) | Способ установки | Размер отверстия (мм) | Размер резьбы (мм) | Конус цековки | |
| JGX-286-8-X-16860-AS | 178 | ± 6,35 | 210 | 24 | А, Б, В, Г, Е, С | Ø19,8 + 0,13- 0,38 | М18Х2,5 | 90° |
Лист данных испытаний на прессовую посадку
| Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
| 1 | JGX-286-8-X-16860-AS | 21620 | 67,3 | 3468 | 1338 |
Лист данных испытаний пресс-фитингов с наклоном под углом 45°
| Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
| 1 | JGX-286-8-X-16860-AS | 15300 | 96,5 | 1968 г. | 664 |
Лист данных испытаний на сдвиг при качении
| Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
| 1 | JGX-286-8-X-16860-AS | 8320 | 71,1 | 839 | 829 |
Тросовые виброизоляторы обладают следующими преимуществами:
1: с нелинейной жесткостью
2: всесторонняя амортизация
3: резонансная частота низкая, а низкочастотный эффект амортизации хороший.
4: коррозионная стойкость, устойчивость к высоким и низким температурам, может продолжать работать в суровых условиях.
5: Простая установка, не требующая обслуживания, длительный срок службы.
Схема структуры продукта
Руководство по установке тросового изолятора
1. Перед установкой внимательно проверьте, соответствует ли монтажное отверстие монтажному отверстию виброизолятора, например, совпадает ли резьба и т. д.
2, установочное отверстие чистое, нет заусенцев, ржавчины, повреждений и других дефектов.
3. Поскольку виброизолятор является эластичным компонентом, при работе ему требуется небольшое подвижное пространство.Перед установкой внимательно проверьте, нет ли в установочной части какого-либо оборудования, влияющего на установку, и достаточно ли подвижного пространства виброизолятора.Перед установкой проверьте, находится ли виброизолятор в хорошем состоянии и не имеет дефектов.
4. Подготовьте подходящую отвертку и лом.
5, сначала установите изолятор на тяжелое оборудование или стационарное оборудование, установочные винты не нужно затягивать, чтобы изолятор мог быть слегка активным.
6. Установите соединительное устройство с другой стороны виброизолятора.Если монтажное отверстие немного смещено, можно переместить виброизолятор или с помощью лома выровнять монтажное отверстие виброизолятора с монтажным отверстием оборудования, а затем закрутить фиксирующий винт.
7. После фиксации положения устройства затяните все крепежные винты.
