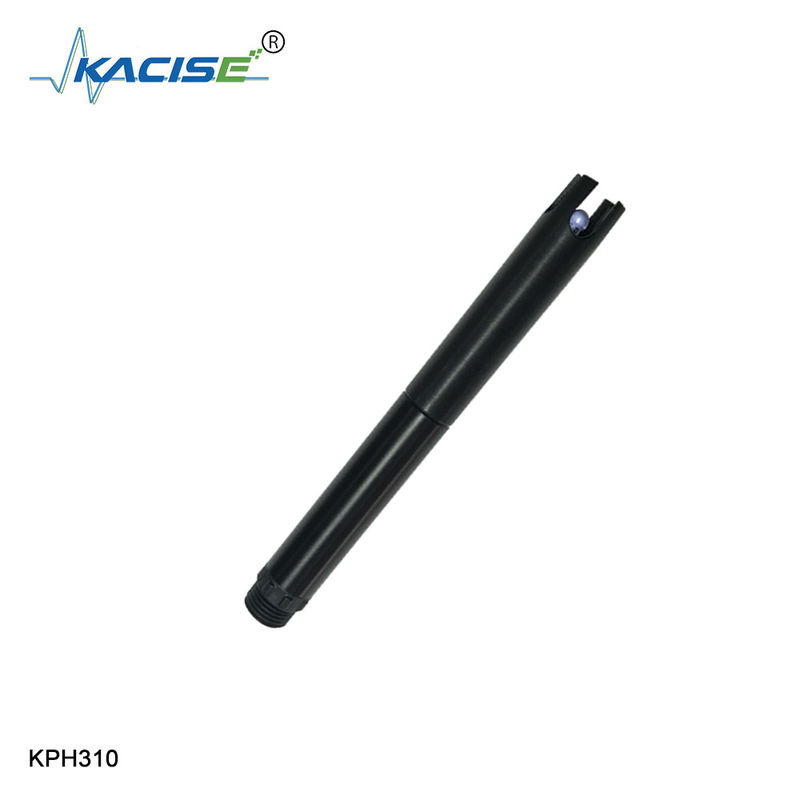

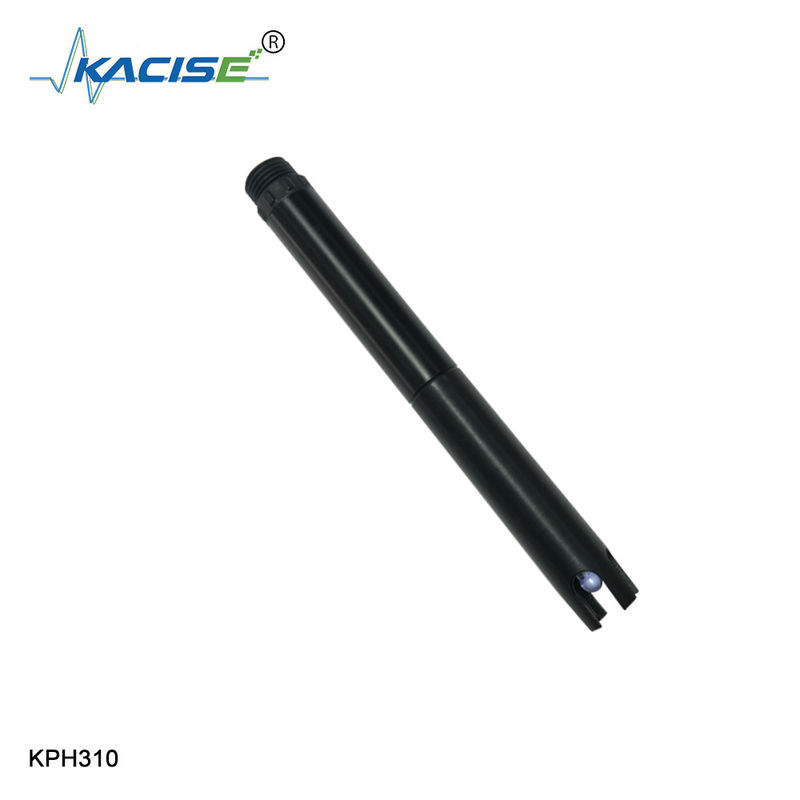

KPH310 Выход сигнала датчика PH онлайн: RS-485 Двойной дифференциальный усилитель высокой импеданции Ip68

1.Окружение применения

Для мониторинга качества воды в окружающей среде, раствор кислоты/щелочи/соли, процесс химической реакции, процесс промышленного производства,может удовлетворять большинству требований к онлайн-измерению рН для промышленных применений.

2.Функция

• Выходный сигнал: RS-485 ((Modbus/RTU протокол).
• Удобно подключаться к ПЛК, DCS, промышленному компьютеру управления, генеральному контроллеру, бумажному инструменту записи или сенсорному экрану и другому стороннему оборудованию.
• Двойной дифференциальный усилитель высокой импеданции, сильный анти-интерференционный, быстрый ответ.
• Патентированный зонд pH с внутренней эталонной жидкостью при давлении не менее 100 кПа (1 бар) очень медленно вытекает из микропористого соляного моста.с перспективной экссудацией продолжительностью более 20 месяцевТакая система отсчета очень стабильна, срок службы электрода в несколько раз больше, чем у обычных промышленных электродов.
• Легко устанавливается: подводная установка.
• IP68, уровень защиты.

3Технические характеристики

4- Размерный рисунок.

Советы: Вопросы и ответы

1Почему один и тот же образец дает разные показания на двух pH-метрах?

Ошибки измерения pH связаны с электродом pH, хозяином pH-метра и стандартным буфером. Из-за того, что условия калибровки двух pH-метров не одинаковы (например, коррекция выполняется в разное время),что приводит к незначительно разным измерениям, так что используйте один и тот же буфер в одно и то же время.

Для калибровки использовались два измерения pH, а затем одновременно определялось значение pH образца.

2Что такое композитный электрод?

Электрод, который сочетает в себе стеклянный электрод pH с эталонным электродом, называется композитным электродом pH. Основным преимуществом композитного электрода является сочетание двух

Структура композитного электрода pH в основном состоит из лампочки электрода, опорного стержня, референтного электрода, референтного раствора, оболочки и жидкости.

Соединение, крышка электрода, проволока электрода, соединение и т.д.

3Как работает дифференциальный датчик рН?

Дифференциальные датчики pH и датчики ORP используют проверенный на практике метод, который использует три электрода вместо двух, используемых в обычных датчиках pH. Ключевое отличие заключается в конструкции эталонной ячейки.В то время как комбинированный электрод pH имеет АГ/АГКЛ эталонный провод в растворе ККЛ, дифференциальный датчик pH - это электрод измерения pH в известном pH 7,0 буферизированном растворе.Эта эталонная ячейка (E2 на рисунке слева) делает электрический контакт с процессом через двойной соединительный солевой мостПроцесс и эталонные электроды измеряют pH дифференциально по отношению к третьему металлическому наземному электроду (E3).
