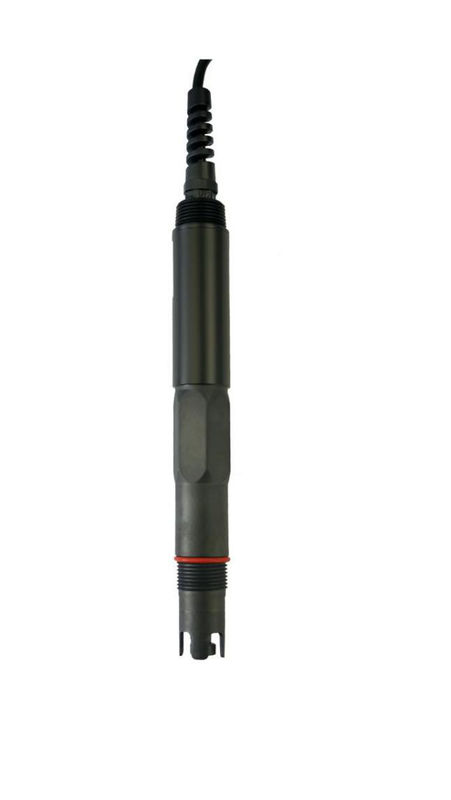

Онлайн датчик иона фторида KFL501 удобный для того чтобы соединиться с PLC, DCS

окружающая среда 1.Application

KFL501 интегрировало на-линию датчик иона фторида использует электрод твердой мембраны ионоселективный для испытывать свободные ионы фторида в воде с компенсацией влияния температуры для обеспечения быстрого, простого, точного и экономического испытания. Технические параметры, комуникационные протоколы, и обслуживание датчика иона фторида описаны подробно в этом руководстве.

2.Feature

• Выход сигнала: Протокол автобуса RS-485 (Modbus/RTU), удобный для того чтобы соединиться с PLC, DCS, промышленной управляющая ЭВМ, общим регулятором, безбумажным записывая экраном аппаратуры или касания и другим оборудованием третьей стороны.
• Запатентованный зонд иона фторида, внутреннее решение ссылки сочится весьма медленно от microporous моста соли под давлением по крайней мере 100KPa (1Bar). Такая система отсчета очень стабилизирована и имеет более длинную жизнь электрода чем обычные промышленные электроды.
• Легкий для установки: резьба трубы NPT 3/4 дюймов для легкой установки погружающийся или установки в трубы и танки.
• Уровень защиты IP68.

спецификации 3.Technical

чертеж 4.Dimensional

5.Installation и электрическое соединение

1. Установка

Примечание: Датчик не должен быть установлен вверх ногами или горизонтально когда установлен, по крайней мере под углом 15 градусов или больше.

2. Электрическое соединение

a) Красная линия - шнур питания (12 | 24 DC v)

b) Черная линия - земля (GND)

c) Голубая линия - 485 a

d) Белая линия - 485 b

e) Голая электродная проволка - защищаемый провод

После того как проводка завершена, она должна быть осторожным быть проверены, что избежала неправильных соединений перед приводить в действие вверх.

Спецификация кабеля: Принимать что кабель погружен в воде (включая морская вода) в течение длительного времени или подверганный действию воздуха, кабель имеет некоторую коррозионную устойчивость. Наружный диаметр кабеля Φ6 mm и все интерфейсы водоустойчивы.

6.Maintenance

6,1 польза и обслуживание

Электрод иона фторида был активирован в деионизированной воде на 24 часа до пользы.

Чувствительный элемент электрода иона фторида необходимо очистить с деионизированной водой и держал сухой во время хранения. Если продолжительность хранения больше чем 8 часов, то положите защитный колпачок на голову фильма. Решение ссылки спаренного электрода быть осторожным быть испаренным для того чтобы причинить кристаллизацию. До испытывать, если продолжительность хранения электрода чем одна неделя, то 50 mL TISAB смогите быть выдержано в 50 mL деионизированной воды. Если продолжительность хранения больше чем одна неделя, то электрод должен быть очищен, обтер сухой, и установленный в первоначальной упаковке.

Проверите если терминал сух. Если он запятнан, то оботрите его с абсолютным алкоголем и высушите его. Избегите долгосрочного погружения в решении дистиллированной воды или протеина и предотвратите контакт с тавотом силикона. Электрод использован в течение длительного времени. Когда ошибка измерения происходит, ее необходимо откалибрировать с метром.

Когда тарировку и измерение нельзя выполнить пока поддерживающ и поддерживающ электрод в вышеуказанном образе, электрод выходил из строя. Пожалуйста замените электрод.

6,2 тарировка датчика

Примечание: Датчик был откалибрирован перед выходить фабрика. Если он нет за ошибкой измерения, то он не должен произвольно быть откалибрирован.

a) Нул тарировок

Установите датчик в пробирке содержа нул стандартное решение и ожиданий на 5 минут. После того как значение стабилизировано, см. если показанное значение внутри ряд ошибки. Если не, выполните нул тарировок. См. приложение для инструкций тарировки.

b) Тарировка наклона

Установите датчик в пробирке содержа стандартное решение наклона и ждать 5 минут. После того как значение стабилизировано, см. если показанное значение внутри ряд ошибки. Если не, тарировка наклона необходима. См. приложение для инструкций тарировки.

7.Quality и обслуживание

7,1 проверка качества

• Качественный отдел осмотра унифицировал процедуры по осмотра, предварительное и идеальное оборудование для испытаний и середины, и строго в соответствии с регулировками, сделать испытание вызревания 72 часов и тест стабильности по продукт, и не позволить один неправомочный продукт выйти фабрика.
• Принимающая сторона сразу возвращает серию продукта с интенсивностью отказов 2%, и все произведенные цены принесены поставщиком. Стандарт ссылки ссылается на характер продукции обеспеченный поставщиком.
• Гарантируйте количество товаров и скорость пересылки.

7,2 аксессуары и запасные части

Этот продукт включает:

• 1 датчик
• 1 экземпляр руководства
• 1 сертификат

7,3 обязательство послепродажного обслуживания

Компания обеспечивает местное послепродажное обслуживание не позднее один год от даты продажи, но не включает повреждение причиненное неправильной пользой. Если ремонт или регулировка необходимы, то пожалуйста возвратите ее, но грузя цена должна быть тщеславна. Поврежденный на пути, компания отремонтирует повреждение аппаратуры бесплатно.
