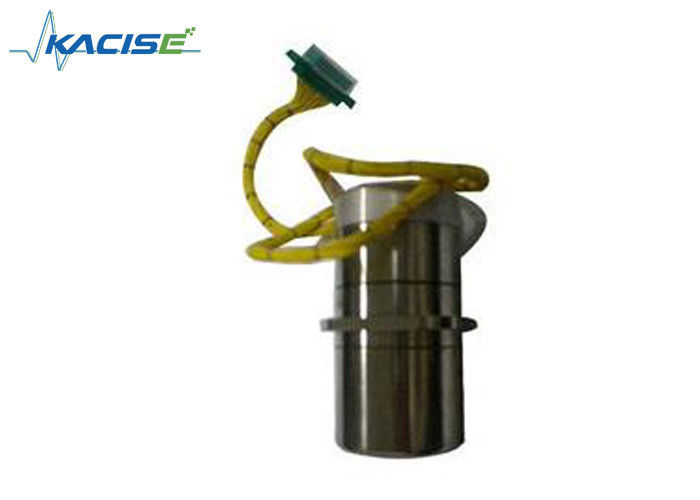

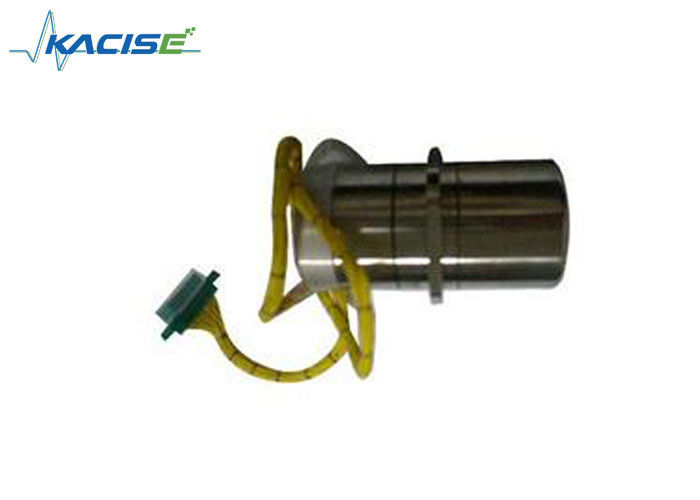

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range

  • KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
  • KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Kacise
Сертификация: CE
Номер модели: КТГ-50
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: Negotiable
Упаковывая детали: коробка/деревянный случай, или запросы клиентов
Время доставки: 5-8 рабочих дней
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, западное соединение, МонейГрам, ПайПал
Поставка способности: 10000pcs/month
контакт
Подробное описание продукта
Вес: ≤250г Размеры: Φ50×76мм
Фланец: 52×52мм Градиент выхода: 10~14мВ/
вибрация: 5G Шок: ≥60г
Ширина связи: ≥70ХЗ температуры: -40~65℃

                                                          Волчок высокой точности КТГ-50 динамический настроенный







Особенность
Высокая точность
Длинный срок службы
Широкий динамический диапазон
Высокая надежность



Введение
КТГ-50 было использовано для поверхности воды, системы ремня-вниз земли, быстрого искать истинн-севера, отслежывателя антенны телевидения, и широко было использовано в системе ремня-вниз космического полета инерциальной. Волчок также можно использовать для земли, моря, авиации, транспортера космического полета, системы ориентации платформы ремня-вниз.



Параметр



Параметр Спецификации. Значение Блок
Сила Сила (участок 3) 16&500 В & Хз
Сила (1 участок) 5&16000 В & Хз
представление Случайное смещение ≤0.01 °/х
Стабильность смещения ≤0.3 °/х
Нелинейный ≤0.5 %ФС
Максимальный отслеживая тариф ≥200 °/С
Не-Г-чувствительное смещение ≤15 °/х/г
Г-чувствительное смещение ≤8 °/х/г
Ширина связи ≥70 Хз
Коэффициент эффекта масштаба Торкер ≥680 °/х/мА
технологический Тариф синхронизации 10000 р/мин
Время синхронизации ≤10 С
Градиент выхода 10~14 мВ/„
Основное торкер 7±1 Ω
вторичный вращающий момент 2±0.5 Ω
Физический Вес ≤250 г
Размеры Φ50×76 мм
Фланец 52×52 мм
Рабочая Среда Температура -40~65
Вибрация 5 г
Удар ≥60 г



Установка
Продукты должны быть установлены для обеспечения что ось кс (ы) и ось ссылки измерения совпадают, ошибка установки должны быть чем 5'.



Деятельность
продукты 1.Оньлы соответствуя соотвествующей силе и запертой монтажной плате петли для работы свойственной, монтажная плата потребности, пожалуйста объясняют заранее.
2.Вхэн продукт под нормальной пользой, вы будете должны повернуть дальше силу начать мотор, о 10с, и после этого петлю на-замка, так, что продукты в государстве короткозамкнутого витка; выключение, разъединение заперло петлю так, что продукт находится в незамкнутой сет деятельности, и после этого отключает электропитание.
подпитанное 3.Продукт, выключенный в 20с, должно избежать трясти продукт, инсталляционный процесс должно быть светом, освещает вверх, не-столкновение продукта, выстукивание.
4.Продукт в пользе процесса строго запрещено для того чтобы вытянуть штепсельную вилку.
5.Продукт в пользе процесса, не может короткое замыкание между внешним электропитанием.
6.Абнормалиты происходит во время пользы, должно немедленно повернуть силу, изоляцию недостатка, если недостаток продукта внутренний, клиент быстро сообщит мою компанию, то моя компания организованная ремонтом.





KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 0



Размер

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 1      KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 2                       KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 3



Определение соединителя

Тип гнезда: ДЖ30ДЖ-15Т (кабель лентх160~175мм)



Пин нет. Определение функции Примечание
1 Выход сигнала С-оси
2 ГНД Для силы и сигналов возбуждения
3 катушка вращающего момента С-оси (конец)
4 Сила водителя мотора участка Там-участок 16В, 500Хз
5 Электропитание возбуждения датчика Сингал-фасе5В, 16КХз
6 Выход сигнала И-оси
7 Катушка вращающего момента И-оси (начало)
8 Сила водителя мотора участка б Там-участок 16В, 500Хз
9 ДК+15В Сила для предусилителя
10 ДК-15В Сила для предусилителя
11 катушка вращающего момента С-оси (начало)
12 НУЛЛ
13 НУЛЛ
14 Сила водителя мотора участка к Там-участок 16В, 500Хз
15 Катушка вращающего момента И-оси (конец)



ПРИМЕЧАНИЕ: Это же применяется к ДЖ30ДЖ-21Т, если польза другое гнездо, пожалуйста объясняет заранее.
