Место происхождения: | Китай |
Фирменное наименование: | KACISE |
Сертификация: | CE |
Номер модели: | КФМ-МАСС |
Количество мин заказа: | 1 часть |
---|---|
Цена: | Negotiable |
Упаковывая детали: | каждый блок имеет индивидуальную коробку и все коробки упакованы в стандартных пакетах или клиенты с |
Время доставки: | 5-8 дней работы |
Условия оплаты: | T / T, Western Union, MoneyGram |
Поставка способности: | 1000 штук в неделю |
Точность: | (± 0,2%) | Взрывозащищенный: | БЫВШЕЕ иб ИИКТ5Гб д |
---|---|---|---|
Материал: | нержавеющая сталь 316L | выходной: | 0-10кХз, 4 - 20мА |
Комуникационный проточол: | RS485 | Источник питания: | 24 В постоянного тока |
Высокий свет: | измеритель прокачки кориолис,тип измеритель прокачки кориолис массы |

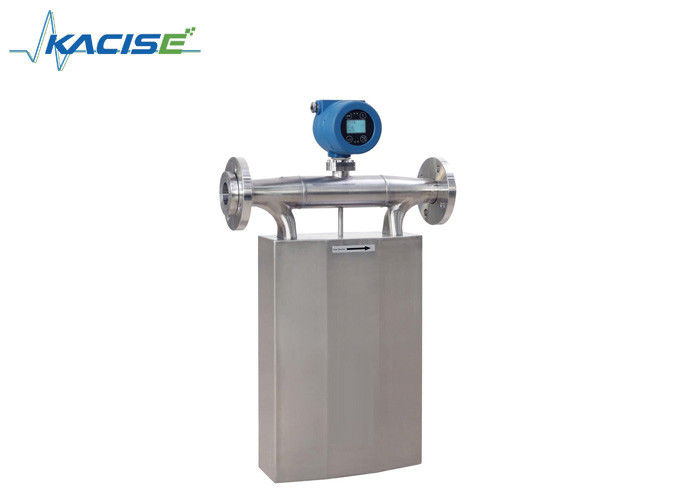

Массовые измерители прокачки руководство установки и деятельности
1.Интродуктион
Касисе массовые измерители прокачки запатентованные и развитые нашей компанией ведущие метры для измерения подачи точности. И с полным основанием, метры предлагают самое точное измерение доступное для виртуально любой отростчатой жидкости, пока показывающ исключительно низкое давление падают. Метры предлагают сразу массовое распространение, подачу тома, плотность, и измерение температуры жидкостей и слуррис — без потребности для дополнительного оборудования, ручных вычислений, или оценок.
Метры конструированы для унсурпассед представления в даже самых жестких оперативных средах. Они не имеют никакие двигающие части, и никакие особенные требования к установки или подачи подготовляя. Каждый метр доступен с частями намоченными нержавеющей сталью и большим разнообразием отростчатых соединений соотвествовать ваша каждая потребность.
Метры носят опасное утверждение зоны для Китайской Республики.
особенность 2.продукт
Аппаратура основана на принципе отклоняющей силы вращения земли и включает сразу и точное измерение массового распространения без любых преобразования, коррекции или изменения давления, температуры, выкостности, или плотности. (Кг/х, т/х или г/с) сразу покажите на электронных панели блока и выходе на задней части электронного блока. 0-10кХз, 4 - 20мА и комуникационный протокол РС485. Счетчик- расходомер не имеет никакие двигающие части, широкий диапазон, точность (± 0,2%), высокое давление, широкий диапазон температур, можно использовать для того чтобы измерить высоковязкий (10000КП) и неньютоновский поток жидкости. Характеристики аппаратуры в месторождении нефти, рафинадном заводе, химикате, строительных материалах, еде, медицине, коже, бумаге, краске, красках, ядерной энергии, металлургии, воздушно-космическом пространстве и других участках широко использованы. Нержавеющая сталь трубки 316Л измерения датчика подачи или сплав Казахстана к материал, компоненты датчика нет в контакте с средней, хорошей коррозионной устойчивостью.
Установка аппаратуры используя быструю и легкую, стабилизированную и надежную деятельность, в настоящее время большинств характеристики подачи много аппаратур, самого популярного нового массового счетчика- расходомера. Аппаратура согласно внутреннеприсуще безопасным взрывозащищенным дизайну и изготовлению национальных стандартов, взрывозащищенной метке для БЫВШЕГО иб ИИКТ5Гб д.
применение 3.Тыпикал
4. Размеры инструментирования
Чертежи инструментирования габаритные
Размеры широкомасштабной аппаратуры
Блок: мм
Модель |
Фланц-АНСИ Б16.5 шеи сварки |
А |
Б |
К |
Э |
Ф |
В |
Г |
К |
д |
Д |
|
ДН | ЛБ | |||||||||||
КМФ-1-6к | 100 | 150 | 670 | 510 | 740 | 858 | 1092 | 260 | 19,1 | 190,5 | 157,2 | 228,6 |
КМФ-1-6КД | 125 | 150 | 670 | 510 | 740 | 858 | 1092 | 260 | 22,4 | 215,9 | 185,7 | 254 |
КМФ-1-6Д | 150 | 150 | 860 | 670 | 950 | 1130 | 1370 | 280 | 22,4 | 241,3 | 215,9 | 279,4 |
Размер среднего размера аппаратуры
Модель | Размер среднего размера аппаратуры | А | Б | К | Э | Ф | В | Г | К | д | Д | |
ДН | ПН (МПа) | |||||||||||
КМФ-1-3А | 10 | 4,0 | 280 | 210 | 235 | 285 | 485 | 80 | 14 | 60 | 41 | 90 |
Модель | лангеГБ-/Т 9112-9124 до 2000 | А | Б | К | Э | Ф | В | Г | К | д | Д | |
ДН | льб | |||||||||||
КМФ-1-3Б | 15 | 300 | 280 | 210 | 275 | 325 | 525 | 80 | 15,7 | 66,55 | 35 | 95,2 |
КМФ-1-4 | 20 | 300 | 290 | 230 | 325 | 375 | 575 | 90 | 19 | 82,5 | 42,9 | 117,3 |
КМФ-1-5А | 25 | 300 | 410 | 300 | 440 | 500 | 696 | 120 | 19 | 88,9 | 50,8 | 123,9 |
КМФ-1-5Б | 40 | 300 | 520 | 360 | 480 | 585 | 790 | 130 | 22,3 | 114,3 | 73,15 | 155,4 |
КМФ-1-6А | 50 | 150 | 550 | 370 | 548 | 670 | 875 | 153 | 19,1 | 120,7 | 91,9 | 152,4 |
КМФ-1-6АБ | 65 | 150 | 560 | 440 | 600 | 715 | 936 | 200 | 19,1 | 139,7 | 104,6 | 177,8 |
КМФ-1-6Б | 80 | 150 | 600 | 470 | 650 | 767 | 988 | 220 | 19,1 | 152,4 | 127 | 190,5 |
Миниатюрные размеры возникновения аппаратуры
Блок: мм
Модель |
Примите сверх внешний диаметр |
ПН (МПа) | А | Б | К | Э | Ф | В | Г |
КМФ-1-1-А | 6 | 25 | 160 | 165 | 180 | 140 | 150 | 53 | 7 |
КМФ-1-1-Б | 8 | 25 | 160 | 165 | 180 | 140 | 150 | 53 | 7 |
КМФ-1-2-А | 8 | 25 | 175 | 208 | 245 | 185 | 188 | 53 | 7 |
Микро- гнуть размер возникновения аппаратуры
Блок: мм
Модель | ДН | Л | Х | В | Х1 |
КМФ-1-В-10 | 10 | 550 | 160 | 68 | 360 |
КМФ-1-В-15 | 15 | 580 | 170 | 68 | 370 |
КМФ-1-В-20 | 20 | 640 | 200 | 68 | 400 |
КМФ-1-В-25 | 25 | 780 | 320 | 100 | 520 |
КМФ-1-В-50 | 50 | 900 | 230 | 108 | 460 |
КМФ-1-В-80 | 80 | 995 | 260 | 140 | 515 |
КМФ-1-В-100 | 100 | 1300 | 350 | 150 | 605 |
КМФ-1-В-150 | 150 | 1750 | 490 | 262 | 805 |
КМФ-1-В-250 | 250 | 1920 | 510 | 262 | 825 |
Передатчик проставляет размеры размер
Блок: мм
Л | Л1 | Л2 | Л4 | Л5 | Л6 | Л7 | Л8 | Л9 | Х4 | |
Передатчик | 156 | 125 | 118 | 130 | 54 | 102 | 180 | 45,4 | 85 | 32 |
Выход и электропитание сигнала
5. Метод установки
Горизонтальное установк-нормальное
Соответствующий для жидкостных условий измерения, обеспечить что газ может существовать в разрядке газа
Горизонтальное установк-обратное
Соответствующий для условий измерения газа, обеспечить что жидкость может быть конденсатной разрядкой
Установка флага с обходом
Для жидкостей и большой вязкости, высокотемпературной жидкости, и рекирефрекент опорожнять жидкости от трубопровода
Установка флага простая
Соответствующая для условий переполнения, но прибор дросселя на выходе измерителя прокачки очень важен, если никакой прибор дросселя могут произвести влияние сифона, влияют на измерение жидкости
выбор 6.Инструмент
Код: КМФ-1- проводник выбора измерителя прокачки продукта | ||||||||||||
Код | Ряд ДН/Меасуринг | |||||||||||
1А | Диаметр: 3мм, 0-40кг/х | |||||||||||
1Б | диаметр: 6мм, 0-100кг/х | |||||||||||
2А | диаметр: 8мм, 0-200кг/х | |||||||||||
3А | диаметр: 10мм, 0-5000кг/х | |||||||||||
3Б | диаметр: 15мм, 0-1000кг/х | |||||||||||
4 | диаметр: 20мм, 0-3000кг/х | |||||||||||
5А | диаметр: 25мм, 0-10тх/х | |||||||||||
5Б | диаметр: 40мм, 0-20тх/х | |||||||||||
6А | диаметр: 50мм, 0-30тх/х | |||||||||||
6АБ | диаметр: 65мм, 0-50тх/х | |||||||||||
6Б | диаметр: 80мм, 0-100тх/х | |||||||||||
6К | диаметр: 100мм, 0-150тх/х | |||||||||||
6КД | диаметр: 125мм, 0-200тх/х | |||||||||||
6Д | диаметр: 150мм, 0-500тх/х | |||||||||||
6Э | диаметр: 200мм, 0-800тх/х | |||||||||||
6Ф | диаметр: 250мм, 0-1000тх/х | |||||||||||
Выход кодового передатчика | ||||||||||||
А | 4-20мА (мгновенные подача или плотность опционные); 0-10КХз (мгновенный сигнал ИМПа ульс подачи); РС485 Модбус РТУ; ХАРТ | |||||||||||
Снабжение жилищем кодового передатчика | ||||||||||||
Б | размеры отверстия проводки раковины алюминиевого сплава Плашк-бросания: М20*1.5 | |||||||||||
Закодируйте оценку давления | ||||||||||||
16 | 1.6МПа | |||||||||||
40 | 4.0МПа | |||||||||||
кскс | Особенное изготовление на заказ: используя это письмо, который нужно попросить изготовление на заказ, пожалуйста сообщите оценку давления | |||||||||||
Закодируйте оценку температуры | ||||||||||||
А | -50~150℃ | |||||||||||
Б | -50~250℃ | |||||||||||
К | -50~350℃ | |||||||||||
Д | -200~150℃ | |||||||||||
Закодируйте класс точности | ||||||||||||
Н | 0,20% | |||||||||||
М | 0,15% | |||||||||||
Х | 0,10% | |||||||||||
Закодируйте связь давления | ||||||||||||
Ф | АНСИ фланцов ГБ/Т 9123.1-2000 стандарта сваривает Фланц-АНСИ Б16.5 шеи | |||||||||||
В | Тип здоровья | |||||||||||
Л | Сваривая поток | |||||||||||
Т | Изготовление на заказ | |||||||||||
Закодируйте акт досмотра | ||||||||||||
Ф | Стандарт фабрики: протокол испытаний оборудования фабрики | |||||||||||
И | ГБ: сертификат проверки третьей стороны | |||||||||||
Закодируйте материал | ||||||||||||
А | Измеряя трубка: 316Л | |||||||||||
К | Измеряя трубка: Хастеллой | |||||||||||
Ф | Измеряя трубка: внутренние брызги ПТФЭ стены (для большого диаметра) | |||||||||||
Т | Особенное изготовление на заказ: используя это письмо, который нужно попросить изготовление на заказ, пожалуйста сообщите оценку давления | |||||||||||
Кодовый передатчик | ||||||||||||
А | Интегрированный тип | |||||||||||
Б (СС) | Разделенный тип (длина кабеля), с кронштейном | |||||||||||
Закодируйте взрывозащищенную метку | ||||||||||||
А | Эксд ИИ КТ5 Гб | |||||||||||
КМФ-1- | 3б (0~800кг/х) | А | Б | 40 | А | Н | Ф | Ф | А | Б (10) | А | Типичные данные по заказов |
