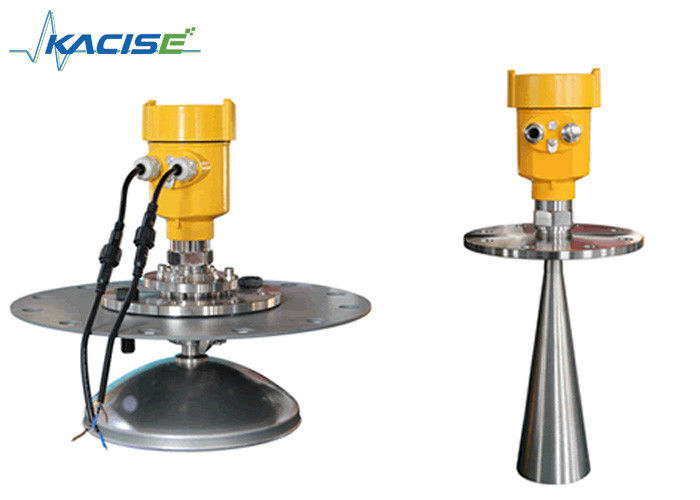

высокочастотный метр уровня радиолокатора 26Г на твердый материал 80 метров ряда

Высокочастотный измеритель уровня радиолокатора 26G на твердый материал ряд в 80 метров

1. Введение

Эта серия измерителей уровня радара принята высокочастотный радарный датчик 26G, максимальный диапазон измерения может достигать до 80 метров. Антенна оптимизирована для дальнейшей обработки, новые быстродействующие микропроцессоры имеют более высокую скорость, а эффективность может быть выполнена для анализа сигналов, контрольно-измерительные приборы могут быть использованы для реактора, твердого силоса и очень сложных измерительных сред.

2. Принцип

Радиолокационный передатчик уровня антенны СВЧ-импульса узкий, передающий антенну вниз. Микроволновое воздействие на поверхность среды отражается обратно антенной системой, посылает сигнал в электронную схему, автоматически преобразуется в сигналы уровня (потому что скорость распространения микроволн, электромагнитная волна достигает цели и отражается обратно в приемник на этот раз почти мгновенно)

A Установлен диапазон B Низкая регулировка C Высокая D Слепая зона

Технические характеристики и выбор моделей:

Применение: Твердый материал, Сильная пыль, легко кристаллизуется, случай конденсации

Диапазон измерения: 80 метров

Подключение к процессу: универсальный фланец

Средняя температура: -40 ℃ ~ 250 ℃

Давление процесса: -0.1 ~ 0.1MPa

Точность: ± 15 мм

Степень защиты: IP67

Диапазон частот: 26 ГГц

Выходной сигнал: 4 ... 20 мА / HART (двухпроводный / четыре) RS485 / Modbus

Измерение точки отсчета: нижняя резьба или уплотнительная поверхность фланца

П р и м е ч а н и е. Убедитесь, что радарный измеритель уровня самого высокого уровня не может войти в зону измерения (рис. D, показанный ниже).

Характеристики радиолокационного измерителя уровня 26G:

Малый размер антенны, прост в установке; Бесконтактный радар, без износа, без загрязнения.

Коррозия практически отсутствует, пузырьковый эффект; практически не подвержены воздействию водяных паров в атмосфере, изменения температуры и давления.

Серьезная пыль окружающей среды на работу измерителя высокого уровня имеет небольшой эффект.

Чем короче длина волны, тем лучше отражение наклона поверхности.

Угол луча мал, энергия сосредоточена, может усилить эхо и избежать помех.

Диапазон измерения меньше, поскольку измерение даст хорошие результаты.

Высокое отношение сигнал / шум, состояние флуктуации уровня может получить лучшую производительность.

Высокая частота, измерение твердой и низкой диэлектрической проницаемости лучшего выбора.

Электрическое подключение

Напряжение питания:

(4 ~ 20) мА / HART (двухпроводная система)

Блок питания и выходной токовый сигнал разделяют двухжильный экранированный кабель. Диапазон напряжения питания см. В технических данных. Для искробезопасного типа должен быть защитный барьер между источником питания и прибором.

(4 ~ 20) мА / HART (четырехпроводная система)

Раздельный источник питания и токовый сигнал соответственно с помощью двухжильного экранированного кабеля. Диапазон напряжения питания см. В технических данных.

RS485 / Modbus

Блок питания и сигнальная линия Modbus разделяются с помощью двухжильного экранированного кабеля, диапазон напряжений источника питания см. В технических данных.

3. Внешний вид размер:

Режим подключения

24 В двухпроводная схема подключения следующим образом:

220V четырехпроводное соединение, как показано ниже:
