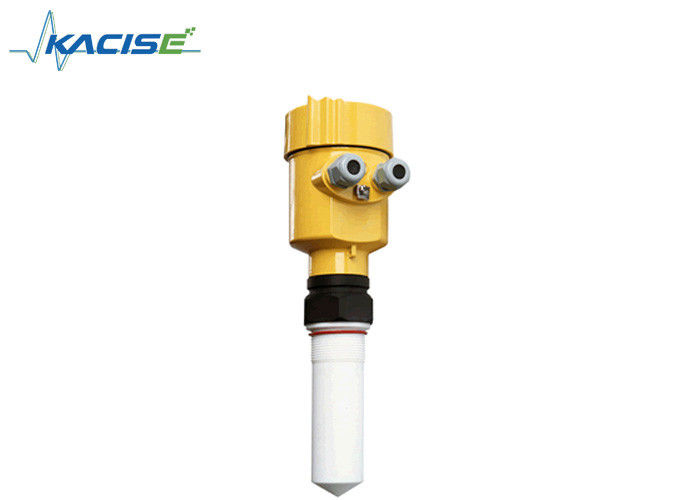

Не метр жидкого уровня радиолокатора контакта для измерять твердую и низкую диэлектрическую константу

Не метр жидкого уровня радиолокатора контакта для измерять твердую и низкую диэлектрическую константу

  • Не метр жидкого уровня радиолокатора контакта для измерять твердую и низкую диэлектрическую константу
  • Не метр жидкого уровня радиолокатора контакта для измерять твердую и низкую диэлектрическую константу
Не метр жидкого уровня радиолокатора контакта для измерять твердую и низкую диэлектрическую константу
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: KACISE
Сертификация: CE
Номер модели: КЛД-2601
Оплата и доставка Условия:
Количество мин заказа: 0-100
Цена: Negotiable
Упаковывая детали: коробка/деревянный случай, или запросы клиентов
Время доставки: 5-8 рабочих дней
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, западное соединение, МонейГрам, ПайПал
Поставка способности: 10000pcs/month
контакт
Подробное описание продукта
Измеряя ряд: 10 метров Отростчатое соединение: поток/фланец
Средств температура: -40℃ | 130℃ Отростчатое давление: -0.1~0.3 МПа
Точность: ±5mm Ранг предохранения: IP67
Частотный диапазон: 26ГХз Взрывозащищенная ранг: Я ИИК Т6 Гб к Т6 Га/Эксд Ⅱ Экся
Высокий свет:

Ультразвуковой ровный передатчик

,

ультразвуковой жидкостный ровный датчик

Не метр жидкого уровня радиолокатора контакта для измерять твердую и низкую диэлектрическую константу

Обзор продукта
Этот датчик радиолокатора 26Г уровня радиолокатора принятый метром высокочастотный, максимальный ряд измерения может достигнуть до 80 метров. Антенна оптимизированная дальнейшая обработка, новые быстрые микропроцессоры имеет более высокую скорость и эффективность может быть сделанным анализом сигнала, инструментирование можно использовать для реактора, твердого силосохранилища и очень сложной окружающей среды измерения

Принцип
ИМП ульс микроволны антенны передатчика радиолокатора ровный узкая часть, ухудшающаяся антенна передачи. Подвержение микроволны к средней поверхности отражено назад снова антенным устройством получает, отправляет сигнал к радиотехнической схеме автоматически преобразованной в ровные сигналы (потому что скорость распространения микроволны, электромагнитная волна для достижения цели и отраженных назад к приемнику это время почти мгновенна)


Регулировки б ряда зона к высокая д установленной низкой слепая

    Не метр жидкого уровня радиолокатора контакта для измерять твердую и низкую диэлектрическую константу 0
Измерение материала: Дно винтового нареза или поверхность для заклеивания фланца
Примечание: Убеждайтесь что метр уровня радиолокатора высокий уровень не может войти измеряя слепую область (диаграмму д показанную ниже).

Характеристики метра уровня радиолокатора 26Г
    Небольшой размер антенны, легкий для установки; Внеконтактный радиолокатор, отсутствие носки, отсутствие загрязнения.
    Почти отсутствие корозии, влияния пузыря; почти не повлиянный на водяным паром в атмосфере, температуре и изменениях давления.
    Серьезная окружающая среда пыли на высокопоставленной работе метра имеет небольшое воздействие.
    Более короткая длина волны, отражение твердого поверхностного наклонения лучшая.
    Угол пучка небольшой, энергия сконцентрирован, может увеличить способность отголоска и избежать взаимодействие.
    Измеряя ряд более небольшой, ибо измерение произведет хорошие результаты.
    Высокий коэффициент сигнал-шума, государство ровной зыбкости может получить лучшее представление.
    Частота коротковолнового диапазона, измерение твердой и низкой диэлектрической константы самого лучшего выбора.

Технические параметры

Расквартировывать

Уплотнение между снабжением жилищем и

расквартировывать крышку

Силиконовая резина
Окно снабжения жилищем Поликарбонат
Заземлительный зажим Нержавеющая сталь
Напряжение тока электропитания
Двухпроводной Стандартный тип (16 ДК | 26) В
  Внутреннеприсуще безопасный (21,6 ДК | 26,4) В
  Диссипация силы максимальные 22.5мА/1В
Позволяемая пульсация - <100hz> Усс
  - (100~100К) Хз Усс
Параметры кабеля
Вход/штепсельная вилка кабеля 1 вход кабеля М20ксл.5
  1 глухая пробка
Терминал ² поперечного сечения 1.0мм проводника
Выход Выходной сигнал (4 | 20) мамы
  Комуникационный протокол ХАРТ
  Разрешение 1.6μ а
  Сигнал недостатка

Постоянн текущий объем производства;

20. 5мА, 22мА, 3.9мА

  Объединенное время (0 | 50) с, регулируемых
Слепая зона концы антенны
Максимальный измеряя ряд 80м
Частота микроволны 26ГХз
Интерфейс связи Комуникационный протокол ХАРТА
Интервал измерения около 1 второе (в зависимости от установок параметра)
Время регулировки около 1 второе (в зависимости от установок параметра)
Разрешение дисплея 1 мм

Хранение деятельности и

температура транспорта

(- ℃ 40~100)
Отростчатая температура (температура части антенны) (- ℃ 40~250)
Давление Макс.4МПа
Сейсмический Механическое ² вибрации л0м/с, (10 | 150) Хз



Инструкции Сафты

Пожалуйста наблюдайте местными электрическими требованиями к кода!

Пожалуйста исполните с местными требованиями для здоровья и правил безопасности персонала.

Все электрические детали деятельности аппаратуры должны быть завершены официальной тренировкой профессионалов.

Пожалуйста проверите намеплате аппаратуры для того чтобы обеспечить встречу технических характеристик изделия ваши требования.
   Пожалуйста убеждайтесь что намеплате напряжения тока и аппаратуры электропитания на требованиях.

Ранг защиты
Эта аппаратура соотвествует класса ИП66/67 защиты, пожалуйста обеспечивает водоустойчивую голову запечатывания кабеля. Следующая диаграмма



Не метр жидкого уровня радиолокатора контакта для измерять твердую и низкую диэлектрическую константу 1
Как установить для того чтобы соотвествовать ИП67
  Пожалуйста убеждайтесь что голова запечатывания не повреждена. Пожалуйста убеждайтесь что кабель не поврежден.
  Пожалуйста убеждайтесь что кабель для пользы с электрической спецификацией соединения.
  Привяжите в электрический интерфейс прежде чем свои изогнутые вниз, обеспечивают что вода не пропустит в раковину, видят ①
  Затяните голову уплотнения кабеля, см. ②
  Пожалуйста электрический интерфейс не будет использовать глухую пробку туго, видит ③

Поручать аппаратуры
3 вида метода отладки
1) дисплей/клавиатура
2) отладка хозяина
3) программист ХАРТА хандхэльд

Размер возникновения
Не метр жидкого уровня радиолокатора контакта для измерять твердую и низкую диэлектрическую константу 2
Линеарности метра
 Угол испускания 20°

 Точность видит диаграмму
Не метр жидкого уровня радиолокатора контакта для измерять твердую и низкую диэлектрическую константу 3




Выбор продукта модельный





Лицензия
Стандарт п (Не-взрыв-защитный)
И внутреннеприсуще безопасный (Эксиб ИИК Т6 Га)
Д внутреннеприсуще безопасное и изолированное взрывозащищенное (Эксд (я) ИИК Т6 Гб)
Тип/материал/температура антенны
Рожок запечатывания ф/ПТЭЭ/-40… ℃ 130
Отростчатые соединение/материал
″ А ½ потока Г1 г
″ НПТ ½ потока 1 н
Фланец ДН50/ПП
Фланец ДН80/ПП б
Фланец ДН100/ПП к
Таможня экстренныйого выпуска ы
Длина соединения сосуда
Соединение 100мм
Б подгоняет
Электронный блок
ДК 2 (4~20) мамы/24В/двухпроводное
ДК 3 (4~20) мамы/24В/ХАРТ двухпроводной
АК 4 (4~20) мамы/220В/четырехпроводное
5 РС485/Модбус
Ранг раковины/защиты
Л алюминий/ИП67
Нержавеющая сталь г/ИП67
Кабельная линия связи
М М20кс1.5
″ НПТ ½ Н
Дисплей поля/программист
А с
С снаружи
