| Место происхождения: | Китай |
| Фирменное наименование: | Kacise |
| Сертификация: | CE / ISO / Explosion-proof |
| Номер модели: | КУХМ2100 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | коробка/деревянная коробка |
| Время доставки: | 5~8 рабочих дней |
| Условия оплаты: | L/C, D/A, T/T, западное соединение, MoneyGram |
| Поставка способности: | 1000pcs |
| ДН (мм): | ДН15~ДН300 | Давление: | 1.6Mpa |
|---|---|---|---|
| Подключение: | ДН15~ДН40 соединение продетое нитку/фланец ДН50~ДН300 | Связь: | РС-485/МБУС/Лора433МХЗор 868МХЗ/ГПРС |
| Точность: | тип 2 | Защита: | ИП67/ИП68 |
| Установка: | Дефолт вход, ибо потребность подачи возвращения показать приказывая | Источник питания: | Батарея лития наивысшей мощности |
| Темп. Датчик: | стандарт 1.5м пары ПТ1000 температуры Сенсо | ||
| Высокий свет: | ультразвуковой метр бту,счетчик воды автобуса м |
||

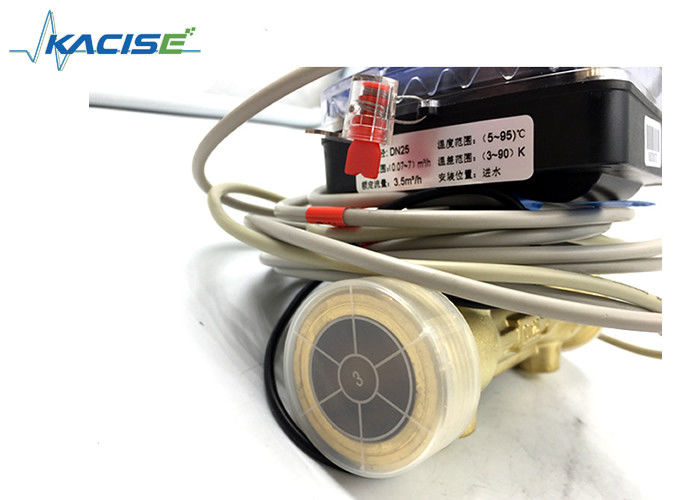

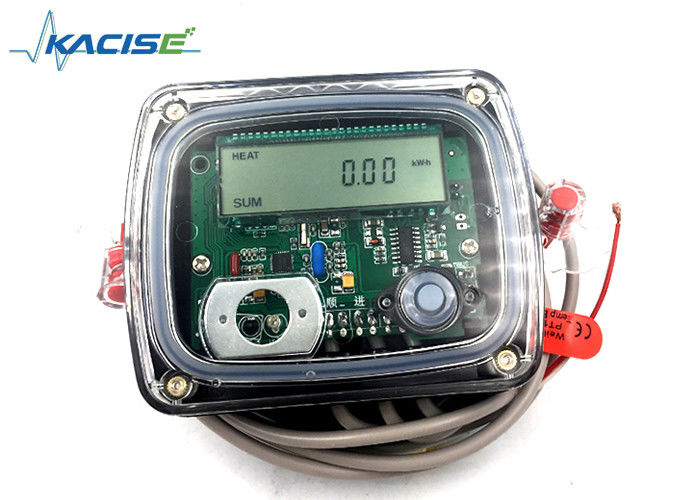

Lorawan 433 / 868Mhz / GPRS Беспроводной ультразвуковой счетчик тепла или Mbus-выход Btu Meter для резиденции
Описание
Теплосчетчики серии KACISE KUHM2100 используют самую современную немагнитную технологию и отличаются элегантным внешним видом, точным измерением, удобством управления, устойчивым функционированием, сильной антиэрозией и долгой жизнью, которая является безопасной и экономичной.
Он широко используется в тепловой системе с концентрированным управлением теплоснабжением, отдельным управлением сбора данных домашних хозяйств.
Вариации режимов связи являются необязательными в соответствии с потребностями пользователей. ,
Характеристики
☆ Измерение тепла.
☆ Показать температуру подачи и обратной воды и дифференциальную температуру.
☆ Отображение измерения расхода свай и мгновенного измерения расхода.
☆ Отображение времени выполнения.
☆ Холодная мера и дисплей (для теплого / холодного ультразвукового тепломера)
Спецификация s
| Номинальный диаметр | DN15 | DN20 | DN25 | DN32 | DN40 |
| Размер (длина мм) | 110 | 130 | 160 | 180 | 200 |
| Максимальный расход (м 3 / ч) | 3 | 5 | 7 | 12 | 20 |
| Нормальный расход (м 3 / ч) | 1,5 | 2.5 | 3,5 | 6 | 10 |
| Минимальный расход (м 3 / ч) | 0.03 | 0,05 | 0,07 | 0,12 | 0.2 |
| Максимальное показание расхода | 999999.99 (м 3 ) | ||||
| Максимальное тепловое считывание | 99999999 (кВт · ч) | ||||
| Источник питания | 3.6VDC | ||||
| Срок службы батареи | > 6 лет (литиевая батарея) | ||||
| Класс точности | Класс 2 | ||||
| Режим связи | Инфракрасный интерфейс, M-BUS / RS485 / Lorawan / GPRS | ||||
| Потеря пресса | ≤ 0,025 МПа (при нормальном потоке) | ||||
| Класс IP | IP 68 | ||||
| Диапазон температур | (4-55) ° С | ||||
| Диапазон изменения температуры | (3--70) k | ||||
| Начальная разность температур | 0.01k | ||||
| Датчик температуры | Pt 1000 | ||||
| Температура окружающей среды | + 5 ° C - + 55 ° C | ||||
| Уровень окружающей среды | Уровень А | ||||
| Монтаж | Горизонтальная / вертикальная установка | ||||
| монитор | 8 цифр | ||||
| Длина датчика температуры | 1.5м | ||||
| Рабочий ток | 45uA | ||||
| Хранилище данных | Храните исторические данные за последние 24 месяца | ||||
Установка и установка
Теплосчетчик может быть установлен в трубе притока или трубе обратного потока (заводская установка, установленная в приточной трубе, если необходимо установить на обратном трубопроводе, должна быть четко указана перед заводом во время производства). При установке следует обратить внимание на направление потока среды так же, как стрелка на корпусе теплосчетчика.
Особое примечание: независимо от того, установлен ли счетчик тепла на впускной трубе или обратном трубопроводе, датчик температуры должен быть правильно подключен (красная метка для притока, синяя метка для обратного трубопровода)
Общая проблема прибора
Счетчик не может нормально работать
◇ Система отопления работает или нет;
◇ Клапан глобуса открывается полностью или нет;
◇ труба заблокирована или нет;
◇ свинцовое уплотнение завершено или нет;
◇ Аккумулятор хорош или нет;
◇ счетчик тепла не считается
①, реверсивная установка теплоотвода
②, кабели преобразователя нарушены
③, фильтр блокируется на трубе теплоснабжения в помещении-резиденте
◇ Как определить фильтр, будь то блок ?
Температура притока. является нормальным, температура обратного потока. слишком низкая, темп. разница притока и обратного потока больше 10 °, скорость потока слишком низкая (м 3 / ч), или теперь скорость потока, обычно фильтр блокируется, или пользователь не использует.
Решение: Закройте клапан (клапан впуска и обратного потока), снимите фильтр, чтобы убедиться, что фильтр черный, чистый фильтр и внутри него, затем установите фильтр, открытые трубопроводные клапаны, подождите 3 минуты, чтобы проверить, температура нормально.
◇ Данные теплового счетчика аномальные или прыгающие
①, Неправильное установочное положение, уровень воды вниз
②, прямые и задние прямые трубы слишком короткие, изгиб слишком большой, диаметр передней трубы
меняется больше.
◇ Теплосчетчик имеет расход, отсутствие тепла или высокую температуру
①, Без тепла обычно происходит обратная установка температуры притока и обратного потока. датчиков
②, Тепло очень большое, потому что темп. датчик измерения темп. неверно, темп. разница очень большая.
◇ Неправильная температура теплосчетчика или температура. 0
①, темп. кабель датчика поврежден
②, Temp. корпус датчика из нержавеющей стали сломан.
Техническая спецификация
| Диаметр | Мин. Поток | Количество потока | Макс. Расход | длина |
| Qmin (м³ / ч) | QP (м³ / ч) | Qmax (м³ / ч) | мм | |
| DN15 | 0.03 | 1,5 | 3 | 110 |
| DN20 | 0,05 | 2.5 | 5 | 130 |
| DN25 | 0,07 | 3,5 | 7 | 160 |
| DN32 | 0,12 | 6 | 12 | 180 |
| DN40 | 0.2 | 10 | 20 | 200 |
| Точность измерения | CJ128-2007 <Теплосчетчик> Класс 2 | |||
| соединение | DN15 ~ DN40 Резьбовое соединение / DN50 ~ DN300 Фланцевое соединение | |||
| Потеря давления | ≤0.02MPa | |||
| Максимальное рабочее давление (MWP) | 1.6MPa | |||
| Диапазон измерения расхода | 1: 100 | |||
| Датчик температуры | 1,5 м пара датчика температуры PT1000 (длина кабеля может быть изменена) | |||
| Хранилище данных | Непрерывный магазин за 18 месяцев | |||
| Защита от выключения | После отключения питания счетчик может сохранить всю запись перед расходом и соответствующее время, после включения питания, автоматически восстановить функцию измерения и обеспечить продолжение времени | |||
| Удаленная передача | MBUS / RS-485 | |||
| Источник питания | Высокая литиевая батарея | |||
| Класс защиты | IP67 (IP68 необходимо изменить) | |||
| Экологический класс | Класс B | |||
| Диапазон температур | (5 ~ 95) ℃ | |||
| Разница температур | (3 ~ 90) К | |||
| Путь установки | Приток или обратный поток (по умолчанию - приток, для обратного потока необходимо указать при заказе) | |||
| Место установки | Горизонтальное вертикальное | |||
| неизменность | Сервисный цикл≥6 лет | |||
| дисплей | 8-битный ЖК-дисплей | |||
| Антимагнитное возмущение | Когда интенсивность помех магнитного поля не превышает 100 ка / м, не должна влиять на измерение счетчика воды и отдаленные характеристики передачи | |||
