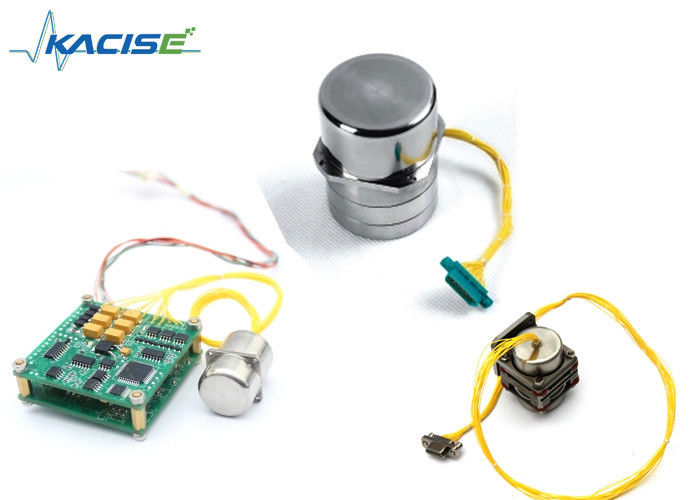

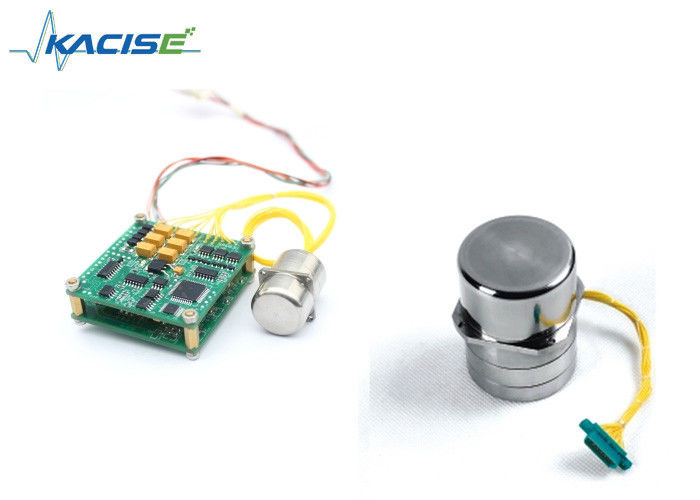

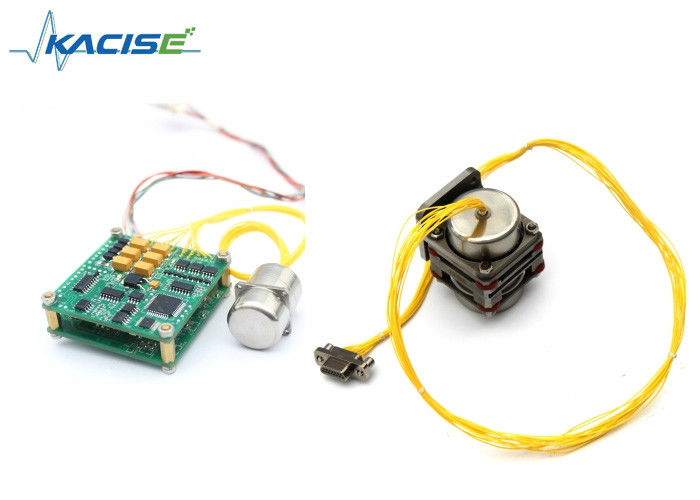

Земля/море динамически настроили гироскоп, динамический диапазон волчка высокой точности широкий

Земля/море динамически настроили гироскоп, динамический диапазон волчка высокой точности широкий

  • Земля/море динамически настроили гироскоп, динамический диапазон волчка высокой точности широкий
  • Земля/море динамически настроили гироскоп, динамический диапазон волчка высокой точности широкий
  • Земля/море динамически настроили гироскоп, динамический диапазон волчка высокой точности широкий
  • Земля/море динамически настроили гироскоп, динамический диапазон волчка высокой точности широкий
Земля/море динамически настроили гироскоп, динамический диапазон волчка высокой точности широкий
Подробная информация о продукте:
Место происхождения: Шэньси, Китай (материк)
Фирменное наименование: KACISE
Номер модели: КТГ-58
Оплата и доставка Условия:
Количество мин заказа: 1 Piece / Pieces
Цена: Negotiable
Упаковывая детали: запросы коробки или клиентов доступные
Время доставки: через 5 рабочих дней после компенсации
Условия оплаты: L/C, D/A, D/P, западное соединение, MoneyGram
Поставка способности: 1000 часть/частей в неделю могущую быть предметом переговоров
контакт
Подробное описание продукта
Случайное смещение: ≤0.01°/х Сила (1 участок): 7&8000 в & Хз
Стабильность смещения: ≤0.3°/х Нелинейный: ≤0.5%Ф
Максимальный отслеживая тариф: ≥100°/с Ширина связи: ≥70ХЗ
Высокий свет:

датчик волчка 3 осей

,

модуль датчика волчка

Волчок высокой точности динамический настроенный для земли, моря, авиации, транспортера космического полета

Особенность



  • Высокая точность
  • Длинный срок службы
  • Широкий динамический диапазон
  • Высокая надежность


Введение

КТГ-58 было использовано для поверхности воды, системы ремня-вниз земли, быстрого искать истинн-севера, отслежывателя антенны телевидения, и широко было использовано в системе ремня-вниз космического полета инерциальной. Волчок также можно использовать для земли, моря, авиации, транспортера космического полета, системы ориентации платформы ремня-вниз.

Параметр



Параметр Спецификации. Значение Блок
Сила Сила (участок 3) 10&205 В & Хз
  Сила (1 участок) 7&8000 В & Хз
представление Случайное смещение ≤0.01 °/х
  Стабильность смещения ≤0.3 °/х
  Нелинейный ≤0.5 %ФС
  Максимальный отслеживая тариф ≥100 °/С
  Не-Г-чувствительное смещение ≤15 °/х/г
  Г-чувствительное смещение ≤8 °/х/г
  Ширина связи ≥70 Хз
  Коэффициент эффекта масштаба Торкер ≥680 °/х/мА
технологический Тариф синхронизации 6015 р/мин
  Время синхронизации ≤10 С
  Градиент выхода 7~10 мВ/„
  Основное торкер 19±3 Ω
  вторичный вращающий момент 2±0.5 Ω
Физический Вес <350> г
  Размеры Φ35.4×78 мм
  Фланец 38×38 мм

Работа

окружающая среда

Температура -20~120
  Вибрация 5 г
  Удар ≥50 г



Установка


Продукты должны быть установлены для обеспечения что ось кс (ы) и ось ссылки измерения совпадают, ошибка установки должны быть чем 5'.

Деятельность



  • Только продукты соответствуя соотвествующей силе и запертой монтажной плате петли для работы свойственной, монтажная плата потребности, пожалуйста объясняют заранее.
  • Когда продукт под нормальной пользой, вы должен повернуть дальше силу начать мотор, о 20с, и после этого петлю на-замка, так как продукты в государстве короткозамкнутого витка; выключение, разъединение заперло петлю так, что продукт находится в незамкнутой сет деятельности, и после этого отключает электропитание.
  • Подпитанный продукт, выключенный в 40с, должен избежать трясти продукт, инсталляционный процесс должен быть светом, освещает вверх, не-столкновение продукта, выстукивание.
  • Продукт в пользе процесса строго запрещен для того чтобы вытянуть штепсельную вилку.
  • Продукт в пользе процесса, не может короткое замыкание между внешним электропитанием.
  • Ненормальность происходит во время пользы, должна немедленно повернуть силу, изоляцию недостатка, если недостаток продукта внутренний, клиент быстро сообщит мою компанию, то моя компания организованная ремонтом.



Размер


Земля/море динамически настроили гироскоп, динамический диапазон волчка высокой точности широкий 0Земля/море динамически настроили гироскоп, динамический диапазон волчка высокой точности широкий 1Земля/море динамически настроили гироскоп, динамический диапазон волчка высокой точности широкий 2

Определение гнезда (ДЖ30ДЖ-15Т)



Определение соединителя



 Тип гнезда: ДЖ30ДЖ-15Т (кабель лентх160~175мм)

Пин нет. Определение функции Примечание
1 Выход сигнала С-оси
2 ГНД Для силы и сигналов возбуждения
3 катушка вращающего момента С-оси (конец)
4 Сила водителя мотора участка Там-участок 10В, 205Хз
5 Электропитание возбуждения датчика Сингал-фасе7В, 8КХз
6 Выход сигнала И-оси
7 Катушка вращающего момента И-оси (начало)
8 Сила водителя мотора участка б Там-участок 10В, 205Хз
9 ДК+15В Сила для предусилителя
10 ДК-15В Сила для предусилителя
11 катушка вращающего момента С-оси (начало)
12 НУЛЛ
13 НУЛЛ
14 Сила водителя мотора участка к Там-участок 10В, 205Хз
15 Катушка вращающего момента И-оси (конец)

ПРИМЕЧАНИЕ: Это же применяется к ДЖ30ДЖ-21Т, если польза другое гнездо, пожалуйста объясняет заранее.
