Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный

Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный

  • Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный
  • Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный
  • Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный
Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный
Подробная информация о продукте:
Место происхождения: Китай (материк)
Фирменное наименование: KACISE
Номер модели: КУМ
Оплата и доставка Условия:
Количество мин заказа: 0-100
Цена: Negotiable
Упаковывая детали: запросы коробки или клиентов доступные
Время доставки: 5 рабочих дней
Условия оплаты: Аккредитив, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности: 10000 часть/частей в датчик недели ультразвуковой дистанцируют 10 метров
контакт
Подробное описание продукта
Точность: 0.5%-1% диапазон: 5м, 10м, 15м, 20м, 30м, 40м, 50м, 60м
Аналогового выхода: Четырехпроводное 4~20мА/510Ωлоад Цифровой данное: РС485, РС232 (опционные)
Выход реле: АК 250В/5А 4 путей или ДК 30В/5А (опционный) Источник питания: Дефолт: 24ВДК, опционное: 220В АК+15% 50Хз
Высокий свет:

Ультразвуковой ровный передатчик

,

ультразвуковой жидкостный ровный датчик

Долгосрочный взрывозащищенный ультразвуковой ровный метр/удаленный ультразвуковой ровный метр



Характер продукции

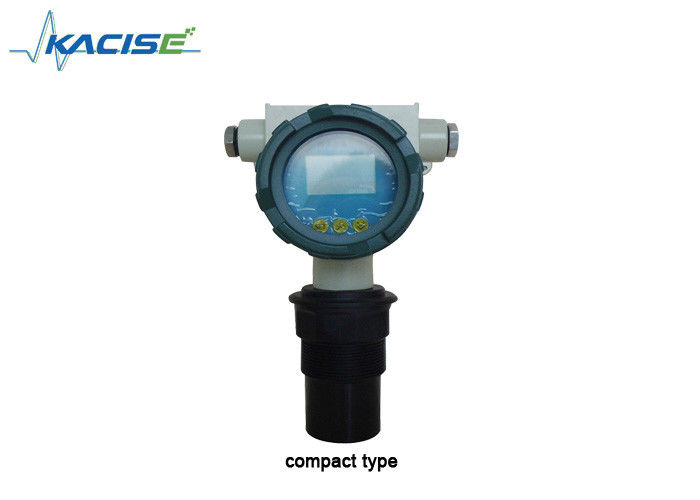

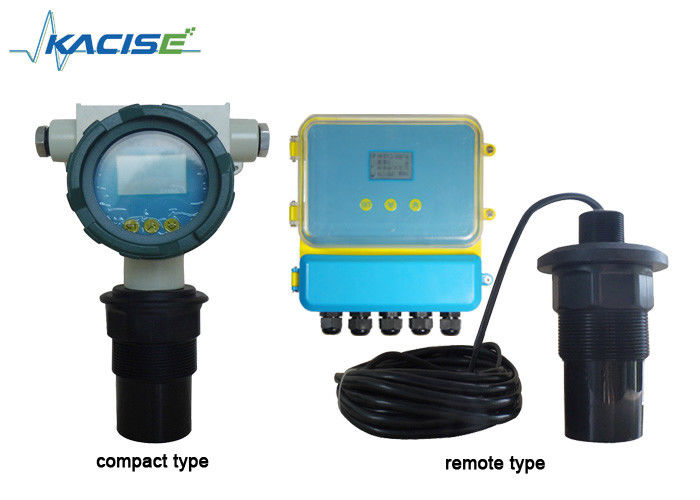

Компактный тип ультразвуковой ровный метр



Компактный тип ультразвуковой ровный метр оборудование низкой цены для жидкости поля индустрии, слурры и твердого ровного измерения. Он широко использован в водоочистке, муниципальной обрабатывающей промышленности проекта, химиката, металлургических и машинного оборудования.

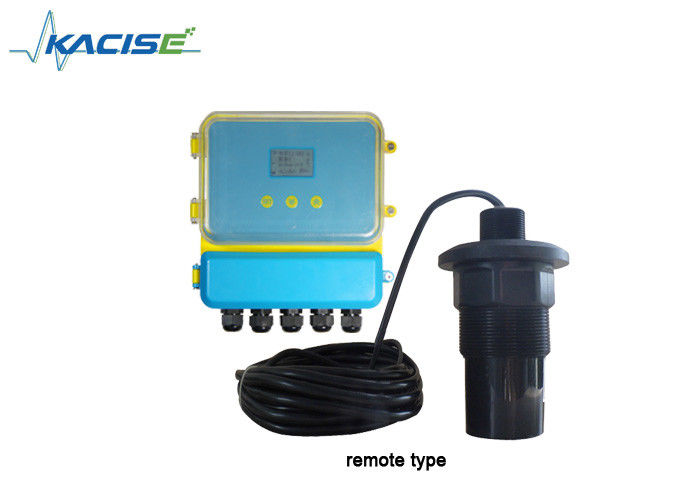

Удаленный тип ультразвуковой ровный метр



Тип ультразвуковой ровный метр Реморт оборудование низкой цены для жидкости поля индустрии, слурры и твердого ровного измерения. Главный блок установлен отдельно с датчиком, им более соответствующий для установки танка, бункера и кронштейна.

Он широко использован в водоочистке, муниципальной обрабатывающей промышленности проекта, химиката, металлургических и машинного оборудования.



Параметры



Компактный тип ультразвуковой ровный метр





Функция Интегрированный тип
Ряд 5м, 10м, 15м, 20м, 30м, 40м, 50м, 60м
Точность 0.5%-1%
Разрешение 3мм или 0,1% (которое больше)
Дисплей Английский дисплей СИД
Аналогового выхода Двухпроводная 4~20мА/250Ω нагрузка, четырехпроводное 4~20мА/510Ωлоад
Цифровой данное РС485, РС232 (опционные)
Выход реле АК 250В/5А 2 путей или ДК 30В/5А (опционный)
Электропитание Дефолт: 24ВДК, опционное: 220В АК+15% 50Хз
Температура окружающей среды СИД: -20~+60℃, зонд: -20~+80℃
Ранг защиты СИД: ИП65, зонд: ИП68
Зонд кабеля Нет
Установка Поток или фланец



Удаленный тип ультразвуковой ровный метр





Функция Разделенный тип
Ряд 5м, 10м, 15м, 20м, 30м, 40м, 50м, 60м
Точность 0.5%-1%
Разрешение 3мм или 0,1% (которое больше)
Дисплей Английский дисплей СИД
Аналогового выхода Четырехпроводное 4~20мА/510Ωлоад
Цифровой данное РС485, РС232 (опционное)
Выход реле АК 250В/5А 4 путей или ДК 30В/5А (опционный)
Электропитание Дефолт: 24ВДК, опционное: 220В АК+15% 50Хз
Температура окружающей среды СИД: -20~+60℃, зонд: -20~+80℃
Ранг защиты СИД: ИП65, зонд: ИП68
Зонд кабеля 10м
Установка Поток или фланец



Установка



Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный 0

Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный 1



     Структура продукта



Твердое измерение



Фланец установки



Метод установки это же как жидкостное измерение. Он может установить на фланец которые соединяют соединенную трубку контейнера. Ось должна направить к выходу контейнера или перпендикуляр к средствам массовой информации отделывает поверхность, зонд должен мочь прийти из соединять-трубки.



Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный 2





Инструкции по эксплуатации ультразвукового ровного меню метра разницы



Ультразвуковой ровный метр разницы который имеет китайское и английское меню и простой

настройте, смогите соотвествовать различные от клиента. Нормально, после следовать инструкции установки, после этого установите несколько параметров, его начнет работать.

Простая деятельность:

1. Ключ: Наши продукты можно отлаживать через 3 ключа на панели. После этого, измеренное значение показано СИД.Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный 3

2.Афтер переключенные дальше нашего продукта, отжимают УСТАНОВЛЕННЫЙ ключ для 2 второго и вписывают первое меню уровня.

значение высоты 3.Тхэ входных сигналов зонда (Но.1) к «ссылке нул 1", «ссылка нул 1" положение может быть найденной таблицей структуры в меню. (высота зонда расстояние от поверхности старта зонда к дну).

значение высоты 4.Тхэ входных сигналов зонда (Но.2) к «ссылке нул 2". «ссылка нул 2" положение может быть найденным фото структуры меню.

5.Сет «4мА» соответствует значение разницы и «20мА соответствует значение разницы.

4мА соответствует значение разницы: выход 4мА, когда значение разницы равное к

значение установки.

20мА соответствует значение разницы: выход 20мА, когда значение разницы равное к

значение установки.

«По мере того как соответствует значение разницы и «20мА соответствует значение разницы, пожалуйста

проверите фото структуры меню.



Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный 4



Одно. Применение

Ультразвуковой ровный метр разницы (материал, жидкость), использован для того чтобы измерить разницы в высоты ровного или материального уровня в 2 различном контейнеров.

3. Связывать проволокой



Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный 5

Электрическая проводка ультразвукового ровного метра разницы



Взрывозащищенный ультразвуковой ровный метр, удаленный ультразвуковой ровный передатчик долгосрочный 6Терминал ультразвукового ровного метра разницы



Инструкция проводки



Зазмеление: Первый заземлительный зажим аппаратуры необходимо заземлить фактически. Не делите

заземлительный зажим с другими приборами. Скомплектуйте вверх 4-ый терминал. Датчик: Красный цвет: Датчик н Транс_н

Синь: Темп н + датчик температуры +

Чернота: Провод земли ГНД

определите зонд: н=1, зонды двойника, течение н=1,2: «куррент+» соединяют мам н+;

«течение» соединяет мам н-/ГНД

определите зонд: н=1, зонды двойника, реле н=1,2: Шоу РЛльнА и РЛнБ открытое;

Закрытое шоу РЛнА и РЛнК. Определите зонд: зонды двойника н=1,2, н=1,2,3,4

Сила: АК силы подключает л, ДК силы н: 24В+ соединяют 24ВДК+,

ГНД соединяет 24ВДК-

Примечание:

Задержка 1 ① использована для пробе1 сигнала тревоги, задержка 2 использована для сигнала тревоги пробе2.

Задержка 3 и задержка 4 использованы для сигнала тревоги разницы.

★ ② выход мА1+ и мам течение разницы.

Выход по умолчанию мА2+ и мам зонд 2 настоящий или выбирает течение зонда 1. (выберите от «режима 9 работ»-------«2 выход мам 2")

★ как идущий режим двойного материального уровня, выход мам 1+ и мама-был течение зонда 1. Выход мА2+ и мам течение зонда 2.

Карта получения гарантии ультразвукового ровного метра и ультразвукового ровного метра разницы



Имя
Адрес
агента   телефон
Модель продукта   Продукт нет.
Дата принятия   Обязанность установки



Инструкции карты гарантии ультразвукового ровного метра



Модель продукта   Продукт нет.
Дата принятия   Обязанность установки



1, политика гарантии:

1. Пожалуйста покажите карту гарантии, когда обслуживание потребности пользователя. В пределах период гарантии, отказ причиненный нормальной пользой может насладиться свободным обслуживанием согласно карте гарантии.

2. Период гарантии: период гарантии продукта начат от даты принятия не позднее 12 месяца.

Следующая ситуация без свободной гарантии:

1. Продукт или другие компоненты за периодом гарантии.

2. Должный к окружающей среде пользы не смогите соотвествовать продукта, в результате, оборудование не работает.

3. Должный к плохой окружающей среде силы или чужим объектам в приборы, в результате, приведите отказ или повредите.

4. Должный к отказу следовать ими согласно руководству деятельности и рассмотрением, в результате, водит отказ.

5. Должный к факторам силы маджеуре как молния, вода, огонь и другие естественные факторы, в результате, приведите отказ.

6. Должный к несанкционированному ремонту, несанкционированным изменениям, злоупотреблению, в результате, приведите отказ.



Примечания ограничения:

1. Пожалуйста держите сейф карты гарантии этих инструкций, потерянный без оплаты.



Власть для толкования этой карты гарантии принадлежит нашей компании, мы будет вправе дорабатывает содержание этой карты без предварительного уведомления.
