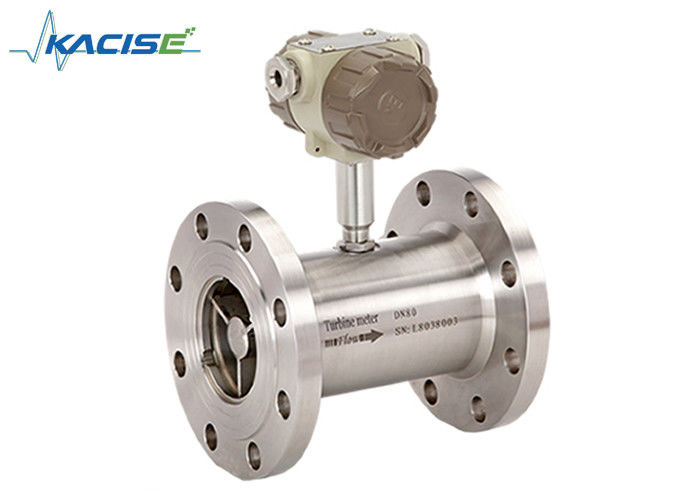

Взрывозащищенная установка фланца ДК измерителя прокачки 24В турбины дизельного топлива

Бывший-защитные дизельное топливо/масло/постное масло/счетчик- расходомер турбины нержавеющей стали фланца 24VDC растворяющий





Описание

Счетчик- расходомер турбины вид счетчика- расходомера скорости с функцией компенсации температуры и давления. Он принадлежит до один вид счетчика- расходомера скорости. Свой принцип работы следующим образом: сила пропуская жидкости управляет лезвием турбины для того чтобы вращать, и своя скорость вращения составляет около пропорциональное к расходу потока тома. Счетчик- расходомер турбины широко использован в нефти, химической промышленности, электричестве, сети трубы газа, городском газе и других полях, и широко использован в торговом поселении из-за своих высокой измеряя точности, хороших повторимости и стабильности, широкого диапазона, быстрого ответа для того чтобы пропустить изменения, сильной противоинтерференционной способности, легкой передачи сигнала и других характеристик.



Счетчик- расходомер турбины KXTUF новый Н тип умной аппаратуры основанный на разработке технологий микрокомпьютера одно-обломока датчика подачи турбины и интеграция экрана дисплея, с высокой надежностью, высокая точность, противоинтерференционная, предохранение от молнии, преимущества низкой цены, он широко использован для того чтобы измерить расход потока закрытой жидкости трубопровода, сделанный из материала 1Cr18Ni9Ti, коррозионная устойчивость, никакие другие примеси, может осуществить количественные ограничения, чрезмерный сигнал тревоги и другие функции, идеальный счетчик- расходомер. Объекты измерения нефть, органическая жидкость, сжиженный нефтяной газ, природный газ, газ, жидкость низкой температуры.



Особенности

Точность ☆ высокая, вообще до ±1%R, ±0.5%R, высокая точность до 0.2%R
повторимость ☆Good, недолгосрочная повторимость до 0,05% | 0,2%, в торговом поселении предпочитаемый выбор измерителя прокачки.
Выход ☆ сигнала частоты ИМПа ульс, соответствующий для totalizer и соединения с ПК; никакие нул переносов и сильного взаимодействие не сопротивляются
☆ высокочастотный сигнал (3~4KHz) можно получить, разрешение сигнала сильно.
Широкий диапазон ☆, средство и большой диаметр до 1:20, небольшой калибр 1: 10.
Компактная текстура ☆ & удобное обслуживание



Спецификации



Paremeter		Значение	Блок
Диаметр	Поток	4, 6, 10, 15, 20, 25, 32, 40	mm

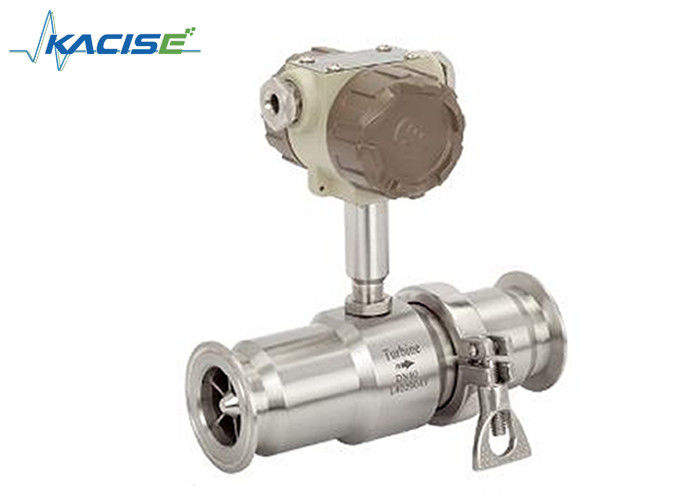

	Фланец (струбцина)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125 150, 200	mm
Точность		±1, ±0.5, (подгонянные) ±0.2	%R
Коэффициент ряда		1:10, 1:15, 1:20
Материал датчика		304, 316 нержавеющая сталь (l) etc.
Деятельность окружающая среда	Средний temp.	-20~120	°C
	Окружающий temp	-10~55	°C
	Относительная влажность	5%~90%
	Атмосферное давление	86~106	KPa
Выход сигнала		Датчик: сигнал частоты ИМПа ульс, низкое электрическое level≤0.8V, высокопоставленное ≥8V Передатчик: двухпроводной, сигнал DC мам 4-20 настоящий
Интерфейс Comm		RS485
Электропитание		Датчик: DC +12V, DC +24V (опционный) Передатчик: DC +24V Местный тип индикации: встроенная клетка лития 3V или +24VDC внешние
Провод передачи сигнала		STVPV3×0.3 (3 провод), 2×0.3 (провод 2)
Дальность передачи		Отсутствие больше чем 1000	m
Интерфейс строки сигнала		Основной тип: Соединитель Hausman или провод с сердечником 3; Взрывозащищенный тип: M20 × 1,5 (F)
Взрывно-защитная ранг		Основной тип: доказательство не-взрыва; взрывозащищенный тип: ExdIIBT6
Уровень защиты		IP65



























































Упорядочение информации



Модель								Примечания
KTF
DN	4							4 mm
	6							6 mm
	10							10 mm
	15							15 mm
	20							20 mm
	25							25 mm
	32							32 mm
	40							40 mm
	50							50 mm
	65							65 mm
	80							80 mm
	100							100 mm
	125							125 mm
	150							150 mm
	200							200 mm

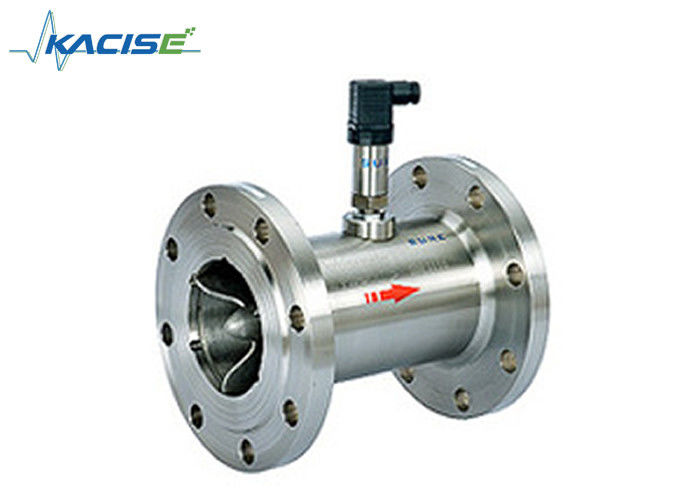

Тип		N						Тип датчика: +12V или 24V сила, сигнал ИМПа ульс системы провода выхода 3
								Тип передатчика: сила +24V, вывела наружу 2 мамы провода 4-20
		B						Умный тип: клетка лития, местный индикатор, без выхода сигнала
		C						Умный тип: сила +24V, местный индикатор, 2 выход провода 4-20mA/pulse
		C1						Умный тип: сила +24V, местный индикатор, сообщение RS485
								протокол
		C2						Умный тип: сила +24V, местный индикатор, протокол ХАРТА
Точность			05					0,5
			10					1,0
			02					0,2 (специальное распоряжение, длинный срок поставки)
Ряд				W				Выдвинутый измеряя ряд
				S				Стандартный измеряя ряд
Материал тела					S			304 SS
					L			316 (L) SS
Взрывозащищенный						N		Не взрывозащищенный
						E		Взрывозащищенный, ExdIIBT6
Оценка давления							N	Нормальный
							H (x)	Высокое давление
